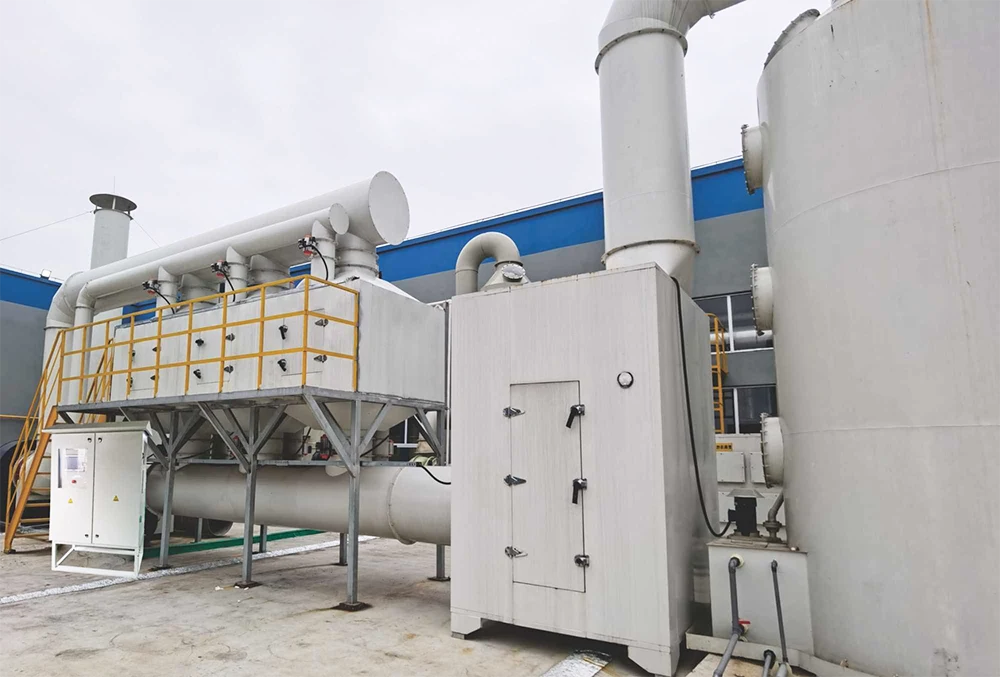

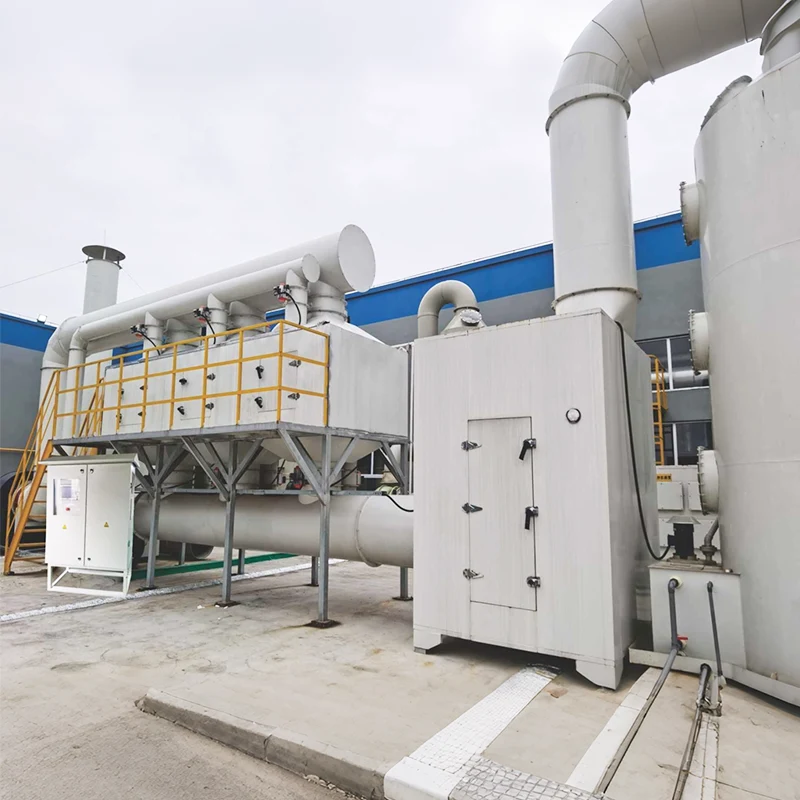

معدات الأكسدة الحرارية المتجددة

مع لوائح حماية البيئة العالمية والصينية الصارمة بشكل متزايد، أصبح انبعاث غازات النفايات الصناعية، وخاصة التلوث بالمركبات العضوية المتطايرة، قضية امتثال أساسية لشركات التصنيع. لا تسبب المركبات العضوية المتطايرة تلوثًا شديدًا في الغلاف الجوي فحسب، بل تشكل أيضًا مخاطر جسيمة على صحة الإنسان، مما يجعل معالجة المركبات العضوية المتطايرة أولوية قصوى في قطاع حماية البيئة الصناعية. ملكنامعدات الأكسدة الحرارية المتجددة (RTO)هو حل معالجة غاز النفايات عالي الكفاءة وموفر للطاقة، ويستخدم على نطاق واسع في الصناعات الكيميائية والطلاء والطباعة والأدوية والإلكترونيات وغيرها من الصناعات. باعتبارها المعدات السائدة لإدارة غاز النفايات الصناعية، فإنها تحقق الأهداف المتعددة المتمثلة في الأكسدة في درجات الحرارة العالية، واستعادة الحرارة المهدرة، والتنقية عالية الكفاءة والتفريغ القياسي، والامتثال الكامل لمفهوم تطوير توفير الطاقة وحماية البيئة العالمي.

نقاط الضعف في الصناعة ومتطلبات الامتثال

في الإنتاج الصناعي، يتميز غاز النفايات المحتوي على المركبات العضوية المتطايرة بمكونات معقدة، ونطاق تركيز واسع وسمية محتملة، في حين أن تقنيات المعالجة التقليدية لها حدود واضحة:

تتمتع المحارق التي تعمل بالحرق المباشر باستهلاك كبير للطاقة وتكاليف تشغيل باهظة؛

تتطلب طرق الامتزاز استبدال المواد الاستهلاكية بشكل متكرر، مما يؤدي إلى توليد نفايات صلبة خطرة ومخاطر تلوث ثانوية؛

يكون الاحتراق الحفاز عرضة لتعطيل المحفز عند معالجة الغازات العادمة المحتوية على الهالوجين والكبريت، مع كفاءة تنقية غير مستقرة.

في الصين، أدى تنفيذ المعايير الإلزامية، بما في ذلك معيار التحكم GB 37822-2019 للانبعاثات غير المنظمة للمركبات العضوية المتطايرة ومعيار الانبعاثات المتكامل GB 16297-1996 لملوثات الهواء، إلى وضع متطلبات صارمة بشأن معدل إزالة المركبات العضوية المتطايرة وتركيز الانبعاثات. الشركات في حاجة ماسة إلى حل مستقر وفعال وموفر للطاقة ومتوافق تمامًا لمعالجة غاز النفايات الصناعية، وهو قيمة التطبيق الأساسية لدينامعدات الأكسدة الحرارية المتجددة (RTO).

مبدأ العمل الأساسي

مبدأ العمل الأساسي لـ RTO هو الجمع بين حرق العوادم واستعادة الحرارة المتجددة، لتحقيق تحلل شامل للمركبات العضوية المتطايرة في غاز النفايات الصناعية. المنطق الأساسي هو كما يلي:

1. يتم تغذية غاز النفايات الصناعية المحتوي على المركبات العضوية المتطايرة إلى المعدات، وتأكسدها وتحللها تحت بيئة ذات درجة حرارة عالية، وتحويل المركبات العضوية المتطايرة إلى ثاني أكسيد الكربون غير الضار (CO₂) والماء (H₂O)؛

2. يستعيد السيراميك المتجدد كمية كبيرة من الحرارة المهدرة المتولدة أثناء عملية الأكسدة، والتي يتم استخدامها لتسخين غاز النفايات الوارد في الدورة اللاحقة؛

3. هذه الدورة المغلقة تقلل بشكل كبير من استهلاك الطاقة لتشغيل المعدات، وتحقق الفوائد المزدوجة لحماية البيئة وتوفير الطاقة.

بالمقارنة مع معدات معالجة غاز النفايات التقليدية، فإن المؤكسد الحراري المتجدد (RTO) لا يتطلب استبدالًا متكررًا للمواد الاستهلاكية الممتصة، ويوفر كفاءة معالجة أكثر استقرارًا، ويمكنه التكيف مع غاز النفايات الصناعية بتركيزات ومكونات مختلفة، مع نطاق تطبيق واسع للغاية.

المكونات الأساسية والروابط الفنية الرئيسية

السيراميك المتجدد: وسط تخزين الحرارة الأساسي

السيراميك المتجدد هو المكون الأساسي لـ RTO، وهو ما يعادل "مستودع تخزين الطاقة الحرارية" للمعدات، والذي يحدد أدائه بشكل مباشر كفاءة استعادة الحرارة المهدرة واستقرار التشغيل.

يستخدم السيراميك المتجدد السائد مادة السيراميك على شكل قرص العسل، والتي تتميز بمزايا مساحة السطح المحددة الكبيرة، والتوصيل الحراري الممتاز، ومقاومة درجات الحرارة العالية، ومقاومة التآكل وعمر الخدمة الطويل، ويمكنها إكمال دورة امتصاص الحرارة وإطلاقها بشكل متكرر تحت بيئة درجة حرارة عالية؛

عندما يمر غاز المداخن ذو درجة الحرارة العالية، يمتص السيراميك المتجدد الحرارة ويخزنها بسرعة؛ عندما يدخل غاز النفايات الصناعية ذو درجة الحرارة المنخفضة، فإنه يطلق الحرارة المخزنة لتسخين غاز النفايات، مما يجعل درجة حرارة غاز النفايات ترتفع بسرعة، ويقلل بشكل كبير من استهلاك الطاقة المطلوبة للأكسدة ذات درجة الحرارة العالية اللاحقة؛

السيراميك المتجدد عالي الجودة يمكّن المعدات من تحقيق كفاءة استرداد الحرارة بأكثر من 95%، مما يقلل بشكل كبير من تكاليف تشغيل المؤسسة، ويعكس بشكل كامل الميزة الأساسية لتوفير الطاقة وحماية البيئة.

الأكسدة في درجة الحرارة العالية: الرابط الأساسي لإزالة المركبات العضوية المتطايرة

الأكسدة ذات درجة الحرارة العالية هي الرابط الأساسي لـ RTO لتحقيق معالجة المركبات العضوية المتطايرة، وأيضًا الخطوة الأساسية لحرق العادم.

عادة ما تحافظ غرفة الاحتراق في RTO على درجة حرارة تتراوح بين 800 درجة مئوية و950 درجة مئوية. بعد التسخين المسبق بواسطة السيراميك المتجدد، يدخل غاز النفايات الصناعية إلى غرفة الاحتراق ويمتزج بالكامل مع الأكسجين في بيئة درجة الحرارة العالية. يتم تكسير جزيئات المركبات العضوية المتطايرة الموجودة في غاز النفايات وتأكسدها بالكامل، وتحويلها أخيرًا إلى ثاني أكسيد الكربون (CO₂) وH₂O غير الضارين، مما يؤدي بشكل أساسي إلى القضاء على تلوث المركبات العضوية المتطايرة؛

بالنسبة للملوثات العضوية المتطايرة الشائعة مثل سلسلة البنزين والكحوليات والإسترات والكيتونات، يمكن أن يحقق نطاق درجة الحرارة هذا تمعدنًا وتحللًا كاملين تقريبًا؛ بالنسبة للمواد المقاومة للحرارة، يمكن تحسين كفاءة التحلل بشكل أكبر عن طريق رفع درجة الحرارة بشكل مناسب إلى أعلى من 900 درجة مئوية لضمان تأثير التنقية؛

يحدد استقرار عملية الأكسدة ذات درجة الحرارة العالية بشكل مباشر كفاءة تنقية المعدات، وهو الضمان الأساسي للتنقية عالية الكفاءة.

استعادة الحرارة المهدرة: الميزة الأساسية لتوفير الطاقة

يعد استرداد الحرارة المهدرة الميزة الأساسية التي تميز RTO عن المحارق التقليدية، وأيضًا الوسيلة الرئيسية لتحقيق توفير الطاقة وحماية البيئة.

تحتوي كمية كبيرة من غاز المداخن ذو درجة الحرارة المرتفعة المتولدة أثناء الأكسدة في درجة حرارة عالية على طاقة حرارية ضخمة. لن يؤدي الانبعاث المباشر إلى هدر خطير للطاقة فحسب، بل سيؤدي أيضًا إلى ارتفاع درجة حرارة غاز المداخن عند مخرج المعدات، مما يسبب تأثيرًا ثانويًا على البيئة المحيطة؛

يستعيد RTO الطاقة الحرارية بالكامل من غاز المداخن ذو درجة الحرارة العالية من خلال امتصاص الحرارة بشكل دوري وإطلاق السيراميك المتجدد، والذي يستخدم للتسخين المسبق لغاز النفايات الصناعية الواردة، مما يجعل درجة حرارة غاز النفايات تصل إلى أعلى من 700 درجة مئوية قبل دخول غرفة الاحتراق، مما يقلل بشكل كبير من استهلاك الوقود المساعد المطلوب لتدفئة غرفة الاحتراق؛

عندما يصل تركيز المركبات العضوية المتطايرة في غاز النفايات إلى قيمة معينة، فإن الحرارة الناتجة عن تفاعل الأكسدة يمكن أن تلبي احتياجات التسخين المسبق والأكسدة ذات درجة الحرارة العالية، مما يحقق "الاحتراق الذاتي" دون استهلاك إضافي للوقود الإضافي، مما يقلل بشكل أكبر من تكاليف الطاقة في المؤسسة؛

بالإضافة إلى التسخين المسبق لغاز النفايات، يمكن أيضًا تحويل الحرارة المهدرة المستردة إلى بخار من خلال غلاية حرارة النفايات، أو إلى ماء ساخن من خلال مبادل حراري لتدفئة ورشة العمل، وتسخين العمليات وأغراض أخرى، مما يحقق الاستخدام المتتالي للطاقة ويزيد من فوائد توفير الطاقة.

استكمال عملية تشغيل الحلقة المغلقة

الالمؤكسد الحراري المتجدد (RTO)يعتمد هيكلًا متعدد الغرف (تصميم رئيسي مكون من 3 غرف)، ويحقق تشغيلًا مستمرًا ومستقرًا من خلال التحكم الدقيق في تسلسل تبديل الصمام. تنقسم عملية التشغيل الأساسية إلى ثلاث مراحل:

1. مرحلة التسخين واستعادة الحرارة:يدخل غاز النفايات الصناعية إلى غرفة التجديد الأولى من خلال مروحة السحب المستحثة، ويتم تسخينه مسبقًا إلى ما يقرب من درجة حرارة الأكسدة بواسطة السيراميك المتجدد، مما يكمل الخطوة الأولى لاستعادة الحرارة المهدورة؛

2. مرحلة الأكسدة في درجة الحرارة العالية:يدخل غاز النفايات المسخن إلى غرفة الاحتراق، ويكمل الأكسدة في درجة حرارة عالية وحرق العادم عند 800 درجة مئوية -950 درجة مئوية، وتتحلل المركبات العضوية المتطايرة تمامًا إلى مواد غير ضارة؛ 3. مرحلة تخزين الحرارة والتفريغ القياسي: يدخل غاز المداخن المنقى ذو درجة الحرارة العالية إلى غرفة التجديد الثانية، وينقل الحرارة إلى السيراميك المتجدد للتخزين، ومن ثم يتم تفريغ غاز المداخن النظيف المبرد من خلال المدخنة حتى المستوى القياسي.

بعد الدورة، تقوم المعدات بتغيير اتجاه تدفق الهواء من خلال تبديل الصمام، وتحقق غرفتا التجديد بالتناوب وظائف تخزين الحرارة والتسخين المسبق. تم تجهيز غرفة تطهير مخصصة لتجنب تسرب غاز النفايات غير المتفاعل أثناء تبديل الصمام، مما يضمن التشغيل المستمر والمستقر للمعدات، والمعالجة المستدامة للمركبات العضوية المتطايرة والتنقية بكفاءة عالية.

مزايا الأداء والامتثال الأساسية

تعتبر التنقية ذات الكفاءة العالية والتفريغ القياسي من مؤشرات الأداء الأساسية لـ RTO، وكذلك الطلب الأساسي للمؤسسات لاختيار هذه المعدات.

كفاءة تنقية عالية للغاية:مع دقة الأكسدة ذات درجة الحرارة العالية والتشغيل المستقر للسيراميك المتجدد، يمكن لـ RTO تحقيق معدل إزالة للمركبات العضوية المتطايرة يزيد عن 99%، وهو أعلى بكثير من معايير انبعاث حماية البيئة الوطنية والمحلية؛

ضمان الامتثال المستقر:تم تجهيز المعدات بنظام مراقبة كامل عبر الإنترنت، والذي يمكنه مراقبة المعلمات الرئيسية في الوقت الفعلي مثل تركيز غاز المدخل والمخرج، ودرجة حرارة غرفة الاحتراق، ودرجة حرارة السيراميك المتجدد. عندما تتقلب المعلمات، يقوم النظام تلقائيًا بضبط حالة التشغيل لضمان أن تكون المعدات دائمًا في حالة العمل المثالية، والتفريغ القياسي المستقر لغاز النفايات المعالجة، مما يساعد الشركات على تجنب مخاطر الامتثال البيئي؛

القدرة على التكيف قوية:يمكن لـ RTO معالجة غاز النفايات العضوية الذي يحتوي على الكبريت والهالوجين والمواد الأخرى التي يسهل إلغاء تنشيط المحفزات، مع نطاق تطبيق أوسع من تقنيات معالجة غاز النفايات الأخرى مثل الاحتراق الحفاز. يمكن أن يتكيف مع غاز النفايات بحجم هواء كبير، تركيز متوسط ​​وعالي، ومكونات مختلفة.

سيناريوهات التطبيق واسعة النطاق

ملكناالمؤكسد الحراري المتجدد (RTO)يستخدم على نطاق واسع في مختلف القطاعات الصناعية مع انبعاث المركبات العضوية المتطايرة، وهو مناسب بشكل خاص للسيناريوهات التالية:

صناعة الطلاء:غاز النفايات المحتوي على سلسلة البنزين والإسترات المتولدة في عمليات رش السيارات والأثاث. بعد معالجة RTO، يمكن أن يصل معدل إزالة المركبات العضوية المتطايرة إلى أكثر من 99%، ويمكن استخدام الحرارة المهدرة المستردة في عملية التجفيف، مع معدل توفير للطاقة يزيد عن 40%؛

صناعة الطباعة:التولوين وخلات الإيثيل وغيرها من غازات النفايات الناتجة عن الطباعة بالحفر. بعد معالجة RTO، فإنه لا يحقق التفريغ القياسي فحسب، بل يمكن أيضًا استخدام الحرارة المهدرة المستردة لتجفيف الحبر، مما يقلل بشكل كبير من تكاليف تشغيل المؤسسة؛

الصناعة الكيميائية والصيدلانية:غاز النفايات العضوية الناتج عن التخليق الكيميائي والإنتاج الصيدلاني الوسيط وعمليات التصنيع API؛

الإلكترونيات والأثاث والصناعات الأخرى:نفايات الغازات العضوية المتطايرة المتولدة في صناعة الإلكترونيات، وإنتاج الأثاث، والتغليف والطباعة وعمليات الإنتاج الأخرى.

توفير الطاقة وقيمة التنمية المستدامة

في ظل خلفية هدف "الكربون المزدوج" ولوائح حماية البيئة الصارمة بشكل متزايد، فإنمعدات الأكسدة الحرارية المتجددة (RTO)لديها مزايا بارزة في توفير الطاقة وحماية البيئة: بالمقارنة مع المحارق التقليدية التي تعمل بالحرق المباشر، تتمتع RTO بكفاءة استرداد الحرارة بأكثر من 95%، والتي يمكن أن تقلل بشكل كبير من استهلاك الطاقة المساعدة مثل الغاز الطبيعي والكهرباء، وتوفر الكثير من تكاليف الطاقة للمؤسسات كل عام؛

تعمل المعدات على تحلل المركبات العضوية المتطايرة بشكل كامل من خلال الأكسدة بدرجة حرارة عالية، مما يتجنب تلوث النفايات الصلبة الناجم عن استبدال المواد الاستهلاكية في طرق الامتزاز التقليدية، وتحقيق معالجة غير ضارة للملوثات، وحماية البيئة وتقليل تكاليف المعالجة البيئية للمؤسسة؛

فهو لا يساعد الشركات على تحقيق تصريف قياسي لغاز النفايات الصناعية فحسب، بل يساعد الشركات أيضًا على تقليل انبعاثات الكربون، ويعزز التحول الأخضر ومنخفض الكربون للمؤسسات.

مع الترقية المستمرة لتكنولوجيا حماية البيئة، لدينامعدات الأكسدة الحرارية المتجددة (RTO)تتطور نحو الذكاء والنموذجية، مما سيزيد من تحسين كفاءة المعالجة، ويقلل تكاليف التشغيل، ويوفر دعمًا أقوى للتنمية الخضراء للمؤسسات الصناعية، ويساعد على التحسين المستمر لجودة بيئة الغلاف الجوي.
