معالجة غاز نفايات غلايات الكتلة الحيوية

يحتوي غاز المداخن الناتج عن غلايات الكتلة الحيوية على غبار كثيف ورطوبة عالية والقطران وثاني أكسيد الكبريت وأكاسيد النيتروجين (NOx). كما أنه يحمل شرارات مفتوحة، ويتسبب بسهولة في اتساخ أكياس الفلتر وتآكل المعدات.

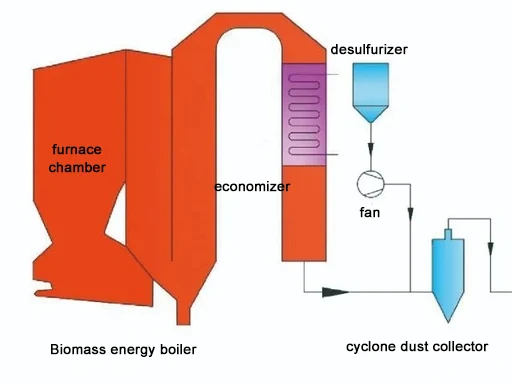

تسلسل العلاج القياسي هو:المعالجة المسبقة ← إزالة الغبار ← إزالة الكبريت ← إزالة النتروجين ← إزالة الضباب وإزالة الضباب الأبيض ← التفريغ.

1. معدات المعالجة المسبقة (منع احتراق الأكياس، والانسداد، وتقليل الحمل)

1.1 مانع اللهب

الوظيفة: يحبس الشرر الناتج عن درجات الحرارة العالية وجزيئات الكربون غير المحترقة لحماية أكياس الفلتر النهائية من الاحتراق.

مبدأ العمل: تقوم الألواح المموجة المصنوعة من الفولاذ المقاوم للصدأ أو هيكل المتاهة باعتراض الجزيئات عبر الاصطدام بالقصور الذاتي.

الأداء: يزيل أكثر من 90% من الشرر.

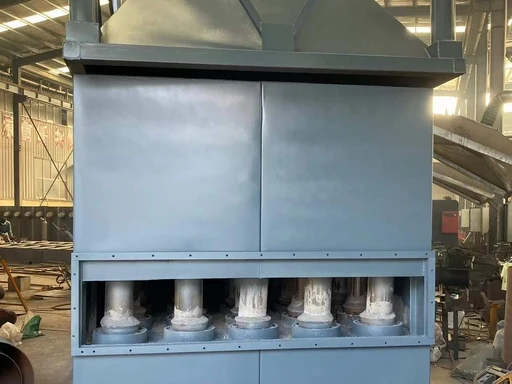

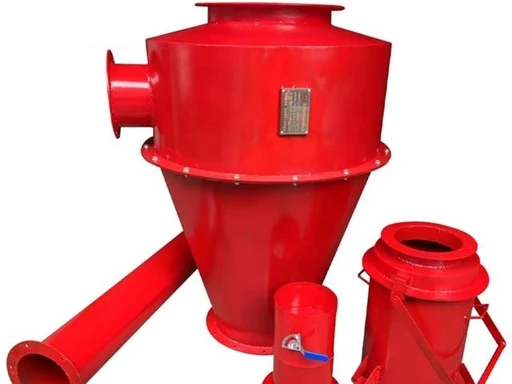

1.2 مجمع الغبار الإعصاري

الوظيفة: فصل الجزيئات الخشنة التي يزيد حجمها عن 50 ميكرومتر ورقائق الخشب مقدمًا لتخفيف الحمل على مرشحات الأكياس.

مبدأ العمل: قوة الطرد المركزي تدفع الجزيئات الكبيرة إلى الاصطدام بالجدار والسقوط في قادوس الرماد.

الكفاءة: 70%-85%، تركيز الغبار الناتج أقل من 500 مجم/م3. الميزات: مقاومة درجات الحرارة العالية، مقاومة التآكل، هيكل بسيط ولا يوجد خطر تلوث الأكياس.

1.3 تكييف غاز المداخن / حقن مسحوق خامل

الوظيفة: حقن الحجر الجيري أو مسحوق بيكربونات الصوديوم لطلاء القطران اللزج والغبار، وتجنب اتساخ كيس الفلتر والتكتل.

التطبيق: وقود الكتلة الحيوية ذو لزوجة عالية ومحتوى عالي من القطران ومحتوى عالي من الماء مثل القش واللحاء ورقائق الخشب الرطبة.

2. معدات إزالة الغبار (الوحدة الأساسية للامتثال للانبعاثات)

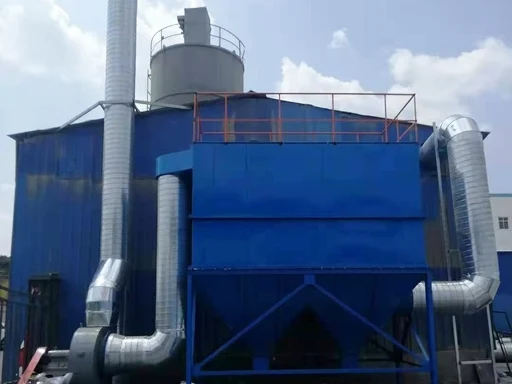

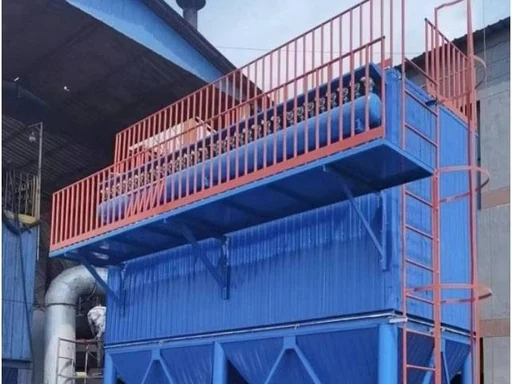

2.1 مجمع الغبار الكيس النبضي (الحل السائد)

مادة الترشيح: أكياس مرشح غشاء PPS/PTFE (مقاومة لدرجة الحرارة حتى 220 درجة مئوية، مقاومة للأحماض ومضادة للقاذورات).

مبدأ العمل: ترشيح خارجي + تنظيف نفاث نبضي منخفض الضغط.

الكفاءة: ≥99.9%، غبار المخرج ≥ 10 مجم/م3 (منخفض يصل إلى 5 مجم/م3).

الميزات: أداء ناضج ومستقر وفعال من حيث التكلفة. مثالية للغلايات الصغيرة والمتوسطة الحجم (1-20 طن/ساعة).

2.2 جامع الغبار أنبوب مرشح السيراميك

المكون الأساسي: أنابيب الفلتر الحفاز الخزفية (تتحمل درجة حرارة 300-500 درجة مئوية، ومقاومة للتآكل وغير قابلة للتلوث).

مبدأ العمل: الترشيح والتحفيز المتكامل لإزالة الغبار وإزالة النتروجين في وقت واحد.

الكفاءة: إزالة الغبار > 99.9%، إزالة النتروجين > 95%.

الميزات: عمر الخدمة أكثر من 5 سنوات. مناسب للغلايات عالية اللزوجة والكبريت والغلايات كبيرة الحجم (أعلى من 20 طن/ساعة).

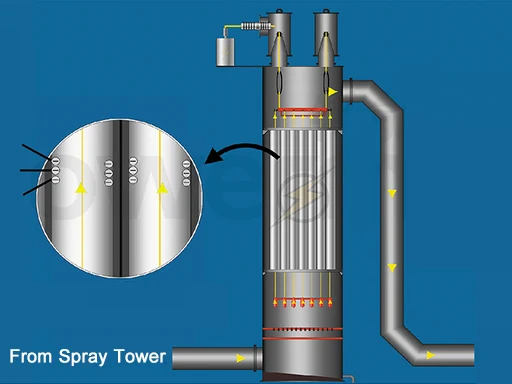

2.3 المرسب الكهروستاتيكي الرطب (WESP)

الوظيفة: معالجة نهائية متقدمة لـ PM2.5 والرذاذ الحمضي والقطران والمعادن الثقيلة.

مبدأ العمل: الكهرباء الساكنة ذات الجهد العالي مقترنة بتدفق الماء، دون إعادة احتجاز الغبار.

الكفاءة: الغبار الخارج ≥ 5 مجم/م3، انبعاث الغبار تقريبًا صفر.

التطبيق: المشاريع التي تتطلب انبعاثات منخفضة للغاية وضباب أبيض شديد وغاز مداخن قوي مسبب للتآكل.

3. معدات إزالة الكبريت (إزالة SO₂ ومكافحة التآكل)

3.1 إزالة الكبريت الجاف بواسطة SDS (حقن بيكربونات الصوديوم)

مبدأ العمل: يتم حقن بيكربونات الصوديوم في غاز المداخن ذو درجة الحرارة العالية ويتفاعل لتكوين مسحوق كبريتات الصوديوم الجاف.

الكفاءة: 85%-95%.

الميزات: لا يوجد تصريف للمياه العادمة، تآكل منخفض وبصمة صغيرة. مناسبة للغلايات الصغيرة والمتوسطة الحجم.

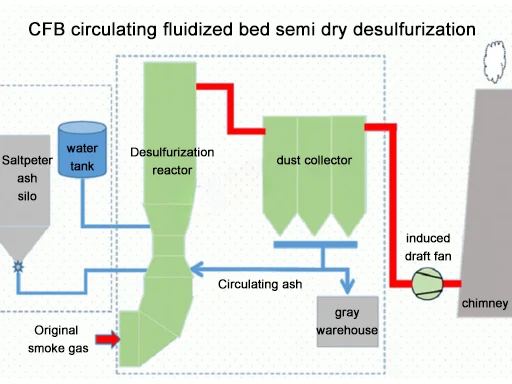

3.2 إزالة الكبريت شبه الجاف من الطبقة المميعة المتداولة

مبدأ العمل: يتفاعل ملاط ​​الجير المذرى مع ثاني أكسيد الكبريت داخل المفاعل.

الكفاءة: 85%-95%.

الميزات: توليد مياه الصرف الصحي المحدودة والمنتجات الثانوية القابلة لإعادة الاستخدام. مثالية للغلايات متوسطة الحجم.

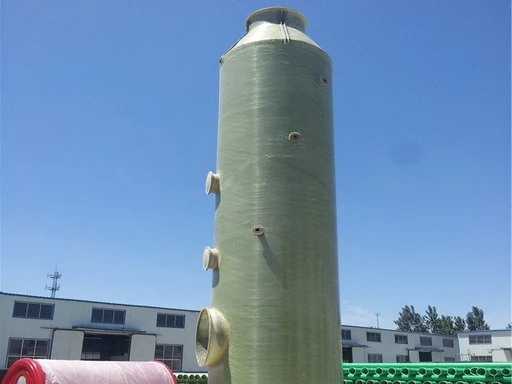

3.3 إزالة الكبريت الرطب (الحجر الجيري والجبس / جهاز الغسيل القلوي)

مبدأ العمل: يمتص الحجر الجيري أو محلول هيدروكسيد الصوديوم (SO2) داخل أبراج الرش.

الكفاءة: 95%-98% مع أداء فائق لإزالة الكبريت.

السلبيات: تنتج مياه الصرف الصحي، وتحمل قطرات الماء، وتسبب الضباب الأبيض الشديد؛ مطلوب العلاج المضاد للتآكل.

التطبيق: الغلايات الكبيرة والوقود عالي الكبريت والمشاريع ذات المتطلبات الصارمة لإزالة الكبريت.

4. معدات إزالة النتروجين (إزالة NOₓ للانبعاثات القياسية والمنخفضة للغاية)

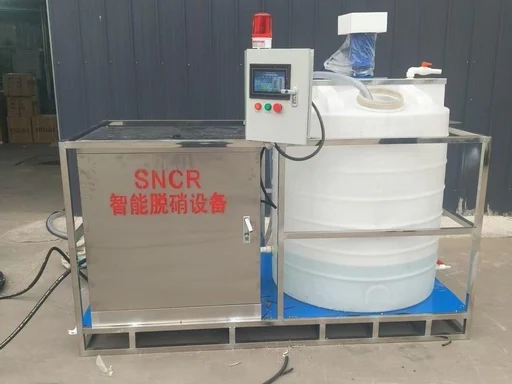

4.1 SNCR (التخفيض الانتقائي غير التحفيزي)

التركيب: منطقة الفرن عند درجة حرارة 850-1100 درجة مئوية. الكاشف: ماء الأمونيا أو محلول اليوريا.

مبدأ العمل: تتفاعل الأمونيا مع (NOx) لتوليد النيتروجين والماء.

الكفاءة: 40%-70%، مخرج (أكاسيد النيتروجين) أقل من 150 ملجم/م3.

الميزات: انخفاض الاستثمار وسهولة التعديل التحديثي. مناسبة للغلايات الصغيرة والمتوسطة الحجم.

4.2 SCR (التخفيض التحفيزي الانتقائي)

التثبيت: بعد المقتصد، درجة حرارة التشغيل 180-380 درجة مئوية.

مبدأ العمل: يتم تحويل (أكاسيد النيتروجين) إلى نيتروجين باستخدام الأمونيا والمحفزات.

الكفاءة: 80%-95%، يفي بمعايير الانبعاثات المنخفضة للغاية (أقل من 50 مجم/م3).

العيوب: ارتفاع الاستثمار، والحاجة إلى محفز، وخطر انزلاق الأمونيا.

4.3 إزالة الغبار وأكسيد النيتروجين المتكامل

المكون الأساسي: أكياس الفلتر الحفاز لإزالة الغبار بشكل متزامن ونزع النتروجين SCR.

درجة حرارة التشغيل: 210-230 درجة مئوية.

الكفاءة: إزالة الغبار ≥99.9%، إزالة النتروجين ≥85%.

الميزات: بصمة قدم صغيرة وتوفير في التكلفة وعدم انزلاق الأمونيا. الأمثل لغلايات الكتلة الحيوية.

5. معدات إزالة الضباب والضباب الأبيض

5.1 نظام إزالة الضباب الأبيض المتكثف

مبدأ العمل: تبريد غاز المداخن تحت نقطة الندى لتكثيف بخار الماء إلى سائل، ثم إعادة تسخين غاز المداخن إلى 50-70 درجة مئوية لمنع تكرار ظهور الضباب الأبيض.

التأثير: يزيل الضباب الأبيض المرئي من المداخن، ويزيل الرذاذ الحمضي ويقلل من التآكل.

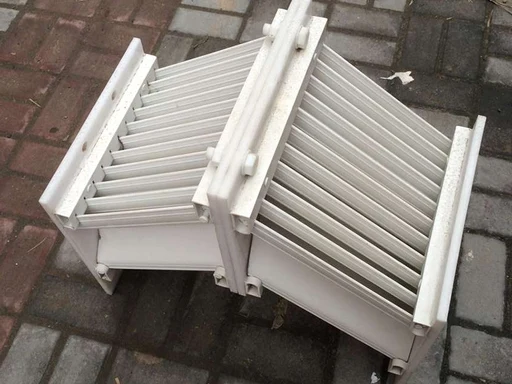

5.2 ريدج / مزيل الضباب الأنبوبي

الوظيفة: إزالة قطرات الماء وسحب الجبس بعد إزالة الكبريت الرطب.

التأثير: تخفيف الضباب الأبيض وتقليل تآكل المراوح والمداخن.

6. المعدات المساعدة (إلزامية للنظام الكامل)

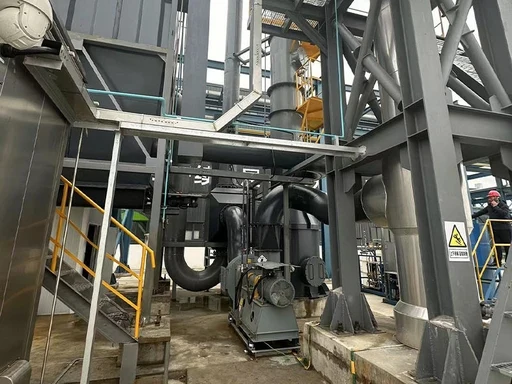

· مروحة السحب المستحثة: تردد متغير ودرجة حرارة عالية ومقاومة للتآكل للتغلب على مقاومة النظام.

· كومة العادم: مقاومة للتآكل ودرجات الحرارة العالية، ارتفاع ≥ 15 م حسب ما تتطلبه المعايير.

· نظام المراقبة عبر الإنترنت: يتتبع الجسيمات (SO2) و(NOx) ودرجة الحرارة والرطوبة ومحتوى الأكسجين.

· خزانة التحكم PLC: التشغيل التلقائي، تنظيف الضغط التفاضلي، إنذار الخطأ ونقل البيانات عن بعد.

7. التكوينات الموصى بها حسب سعة الغلاية

1–6 طن/ساعة (غلايات صغيرة)

مانع اللهب ← مجمع الغبار الإعصاري ← كيس PTFE ← SNCR ← إزالة الضباب الأبيض المتكثف

الميزات: انخفاض الاستثمار والامتثال المستقر والصيانة البسيطة.

10-20 طن/ساعة (غلايات متوسطة)

مانع اللهب ← مجمع الغبار الإعصاري ← Baghouse ← إزالة الكبريت الجاف SDS ← إزالة الغبار وأكسيد النيتروجين المتكامل ← إزالة الضباب الأبيض

الميزات: صفر مياه صرف، انبعاثات منخفضة للغاية، تتكيف مع غاز مداخن الكتلة الحيوية عالي اللزوجة.

أكثر من 25 طنًا في الساعة (الغلايات الكبيرة / المشاريع ذات الانبعاثات المنخفضة للغاية)

SNCR ← مجمع الغبار الإعصاري ← أنبوب الفلتر الخزفي ← SCR ← إزالة الكبريت الرطب ← WESP ← إزالة الضباب الأبيض

الميزات: تحكم تعاوني في الملوثات المتعددة، وانبعاثات منخفضة للغاية ومستقرة على المدى الطويل.

8. المصطلحات المهنية (للعطاءات والترويج)

مصطلحات المعدات

مانع اللهب، مجمع الغبار الإعصاري، كيس النبض، كيس فلتر PTFE/PPS، مجمع الغبار بأنبوب الفلتر الخزفي، إزالة الكبريت الجاف SDS، إزالة الكبريت شبه الجاف بطبقة مميعة دائرية، إزالة الكبريت الرطب، SNCR، SCR، إزالة الغبار وأكسيد النيتروجين المتكامل، كيس الفلتر الحفاز، WESP، إزالة الضباب الأبيض المتكثف، مزيل الضباب، مروحة السحب المستحثة، المراقبة عبر الإنترنت، التحكم الآلي PLC

شروط العملية

تنقية متدرجة، إزالة الغبار مسبقًا، إزالة الغبار بكفاءة عالية، إزالة الكبريت ونزع النتروجين المتكامل، التحكم التعاوني في الملوثات المتعددة، مكافحة القاذورات، مقاومة التآكل، اعتراض الشرر، احتراق منخفض النيتروجين، انبعاثات منخفضة للغاية، إزالة الضباب الأبيض، جمع الضغط السلبي، التنظيف التلقائي للرماد، التحكم في الضغط التفاضلي

شروط الامتثال والقيمة

معيار الانبعاثات لملوثات الهواء في الغلايات، الجسيمات، (SO2)، (NOx)، عتامة غاز المداخن، مقياس رينجلمان، قبول تقييم الأثر البيئي، تصريح التفريغ، التفتيش البيئي، الإنتاج الأنظف، المصنع الأخضر، توفير الطاقة، منع الشكاوى، الإنتاج المستقر، تكلفة التشغيل المنخفضة
