معالجة غاز النفايات العضوية لآلات المعالجة الساخنة

يتميز غاز العادم الناتج عن عمليات الحدادة الساخنة بدرجة حرارة عالية (150-400 درجة مئوية)، ورذاذ زيتي عالي التركيز، وجزيئات دقيقة لزجة PM2.5، والمركبات العضوية المتطايرة (إجمالي الهيدروكربونات غير الميثان)، والجرافيت والغبار المعدني. تعتبر معالجة غاز النفايات العضوية لآلات الرؤوس الساخنة عرضة لانسداد خطوط الأنابيب وتحمل ألسنة اللهب المكشوفة والشرر، مما يشكل مخاطر نشوب حريق.

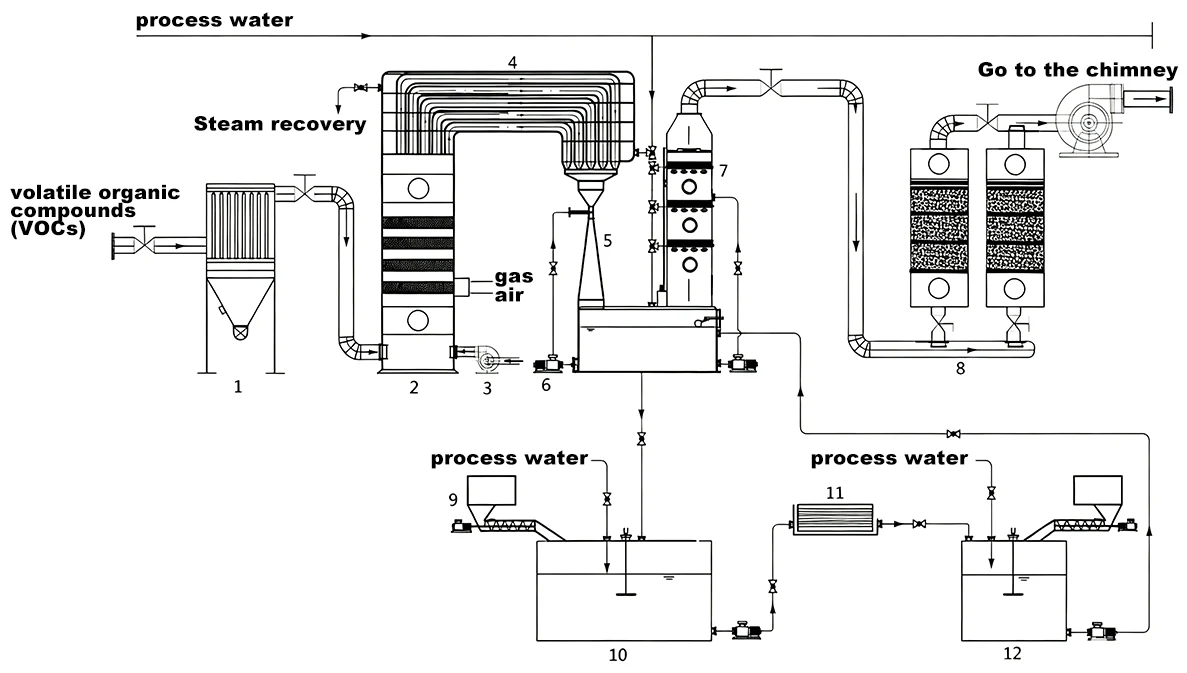

يتم تعريف سير عمل العلاج القياسي على النحو التالي:تجميع الغاز ← اعتراض اللهب والتبريد ← إزالة رذاذ الزيت ← معالجة المركبات العضوية المتطايرة ← التفريغ القياسي.

1. معدات التجميع والمعالجة المسبقة (السلامة ومكافحة الانسداد)

1.1 غطاء الغاز المغلق ونظام خطوط الأنابيب

الوظيفة: التقاط أبخرة الزيت والضباب بالكامل من رؤوس الحدادة والقوالب ومناطق حقن الزيت للتحكم في الانبعاثات الهاربة.

النوع: أغطية نصف مغلقة / مغلقة بالكامل ومجهزة بستائر ناعمة مقاومة للحرارة العالية.

النقاط الرئيسية: الحفاظ على سرعة تدفق الهواء عند 8-15 م/ث لمنع تراكم الزيت وارتجاع الشرر.

1.2 مانع اللهب والمبرد

الوظيفة: منع الشرر وقشور الأكسيد ذات درجة الحرارة العالية، وتبريد غاز المداخن من 300-400 درجة مئوية إلى أقل من 180 درجة مئوية لحماية المعدات النهائية من الحريق والاحتراق.

مبدأ العمل: هيكل متاهة أو صفائح مموجة من الفولاذ المقاوم للصدأ، مع تبادل حراري لتبريد الهواء/الماء.

الميزات: مقاومة درجات الحرارة العالية، وقمع اللهب، وتراكم حمأة الزيت، ومنافذ مخصصة لتنظيف الرماد.

1.3 التصفية المسبقة

الوظيفة: احتجاز قطرات الزيت الكبيرة وغبار الجرافيت وقشور الأكسيد لتقليل الحمل على وحدات الكربون الكهروستاتيكي والكربون المنشط.

وسائط الفلتر: شبكة معدنية قابلة لإعادة الاستخدام وقابلة للغسل + قطن من الألياف الزجاجية.

الأداء: يزيل 50%-80% من قطرات الزيت الكبيرة ويمنع اتساخ ألواح الأقطاب الكهربائية ومواد التصفية.

2. معدات تنقية رذاذ الزيت الأساسية (إزالة رذاذ الزيت وPM2.5)

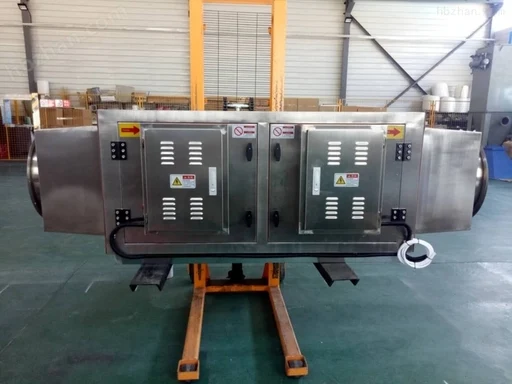

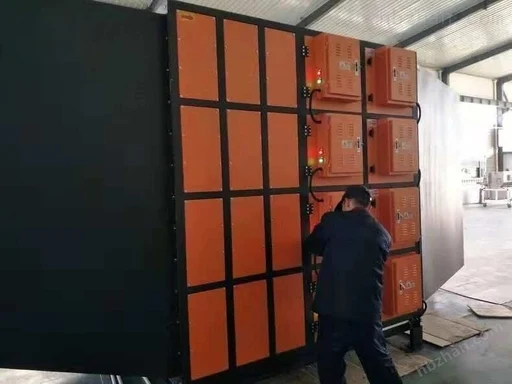

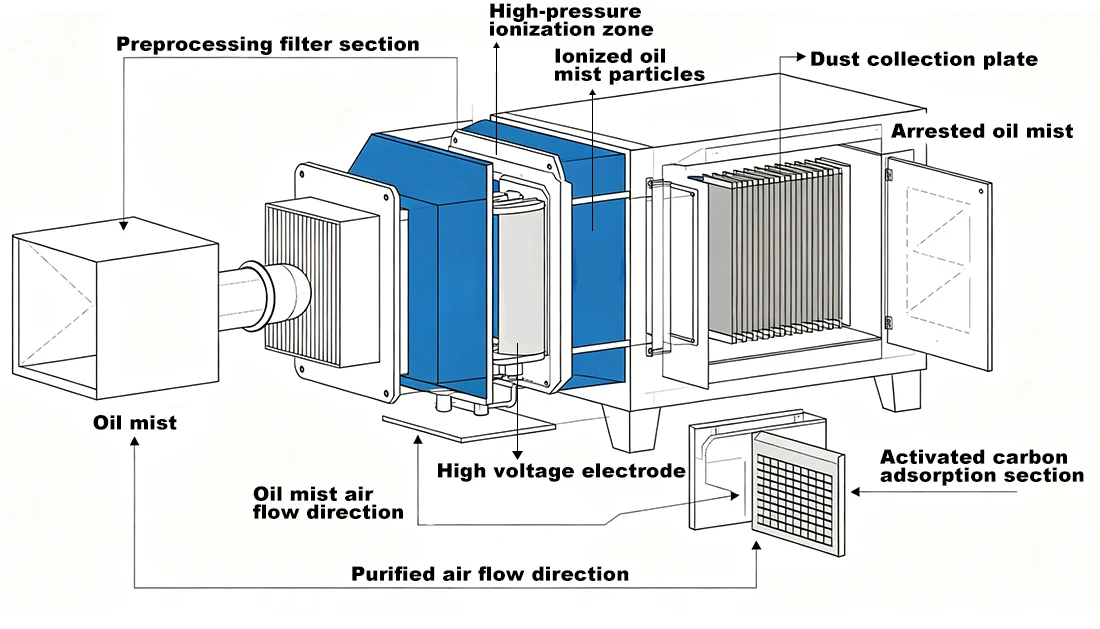

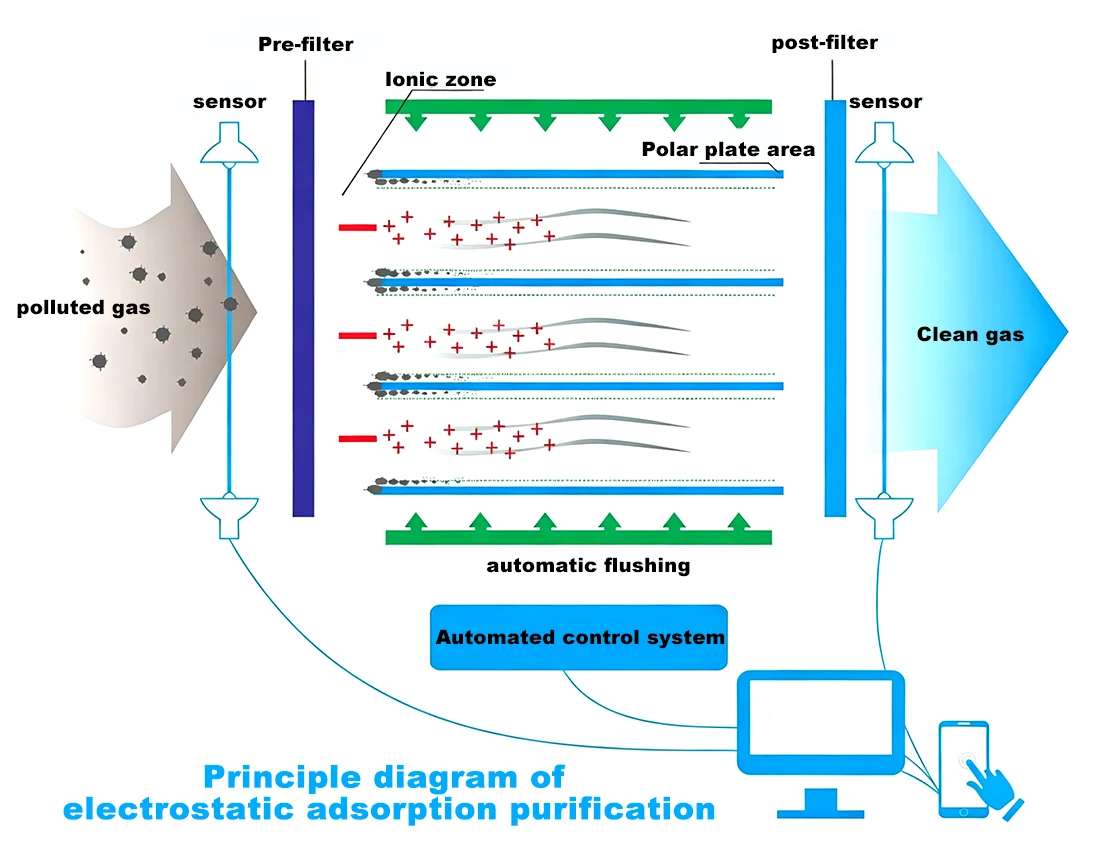

2.1 المرسب الكهروستاتيكي عالي الجهد (ESP، الحل الرئيسي)

مبدأ العمل: تأين الغاز وجمع الجسيمات. تحت المجال الكهربائي عالي الجهد 12-16 كيلو فولت، يلتصق رذاذ الزيت المشحون بألواح الأقطاب الكهربائية ويتدفق إلى صينية تجميع الزيت عن طريق الجاذبية.

الكفاءة: إزالة رذاذ الزيت ≥95%، إزالة PM2.5 ≥90%؛ تركيز رذاذ الزيت عند المخرج ≥5 مجم/م3.

الميزات: يتحمل درجة حرارة تصل إلى 180 درجة مئوية، وانخفاض الضغط، وزيوت النفايات القابلة لإعادة التدوير، وتكلفة التشغيل المنخفضة، مثالية لرذاذ الزيت الثقيل الناتج عن التزوير الساخن.

2.2 فاصل ضباب الزيت الديناميكي بالطرد المركزي

مبدأ العمل: تولد المكره الدوارة عالية السرعة قوة طرد مركزي لفصل رذاذ الزيت، والذي يتم تجميعه على طول جدار الصدفة.

الكفاءة: 70%-85%، مناسبة للمعالجة المسبقة لقطرات الزيت الكبيرة عالية التركيز.

الميزات: لا يوجد مواد استهلاكية، درجة حرارة التشغيل القصوى 120 درجة مئوية، سهولة الصيانة.

2.3 جهاز الغسيل الرطب

مبدأ العمل: رش الماء أو السائل القلوي لالتقاط رذاذ الزيت والغبار، أثناء تبريد غاز المداخن وإزالة جزء صغير من المركبات العضوية المتطايرة.

الكفاءة: إزالة رذاذ الزيت 80%-90%، إزالة الغبار أكثر من 90%.

السلبيات: تنتج مياه صرف زيتية وقد تتجمد في الشتاء؛ يتطلب جرعات كيميائية منتظمة.

التطبيق: سيناريوهات ذات رذاذ زيتي ثقيل للغاية وروائح نفاذة.

3. معدات معالجة المركبات العضوية المتطايرة (إجمالي الهيدروكربونات غير الميثان) (التحكم في الرائحة والامتثال)

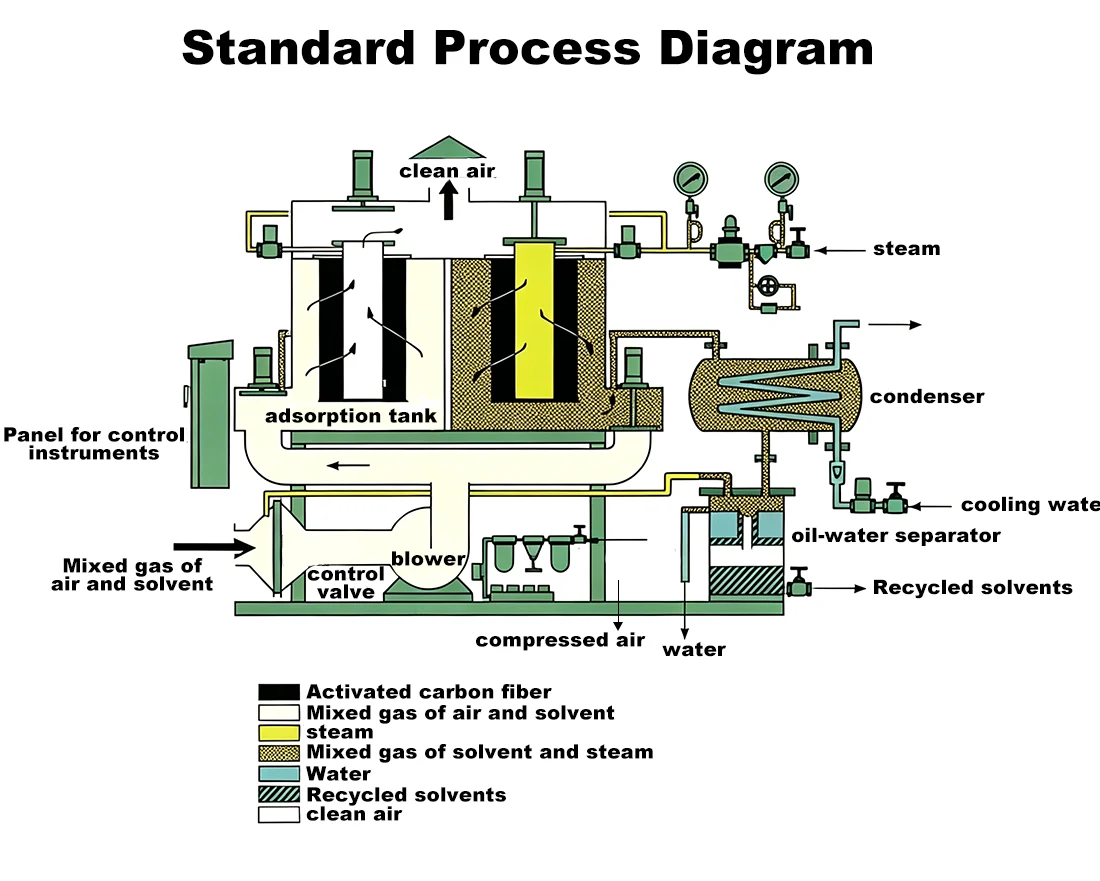

3.1 جهاز امتصاص الكربون المنشط (يستخدم على نطاق واسع للمركبات العضوية المتطايرة منخفضة التركيز)

مبدأ العمل: يتم احتجاز المركبات العضوية المتطايرة والروائح بواسطة المسام الدقيقة للكربون المنشط.

الكفاءة: إزالة إجمالي الهيدروكربونات غير الميثان ≥90%، مع تلبية حد الانبعاثات ≥60 مجم/م3 (تطبق معايير أكثر صرامة في بعض المناطق).

الميزات: انخفاض الاستثمار، التثبيت السريع. يناسب المركبات العضوية المتطايرة ذات التركيز المنخفض إلى المتوسط ​​الناتجة عن التزوير الساخن؛ مطلوب استبدال الكربون أو تجديده بشكل دوري.

3.2 الأكسدة الضوئية بالأشعة فوق البنفسجية (إزالة الروائح المساعدة)

مبدأ العمل: تعمل الأشعة فوق البنفسجية والمحفزات على تحلل المركبات العضوية المتطايرة إلى ثاني أكسيد الكربون والماء، وذلك بشكل أساسي لإزالة الرائحة.

الكفاءة: إزالة المركبات العضوية المتطايرة 50%-70%. لا يمكن استخدامه بمفرده للامتثال، فقط لإزالة الروائح الكريهة بعد المرحلة.

الميزات: لا يوجد مواد استهلاكية، تكلفة تشغيل منخفضة للتحكم الطفيف في الرائحة.

3.3 الأكسدة التحفيزية (CO، للمركبات العضوية المتطايرة ذات التركيز المتوسط ​​إلى العالي)

مبدأ العمل: تعمل محفزات المعادن الثمينة على تمكين التحلل التأكسدي للمركبات العضوية المتطايرة عند درجة حرارة منخفضة (250-350 درجة مئوية).

الكفاءة: ≥95% بدون تلوث ثانوي، مما يضمن الامتثال المستقر على المدى الطويل.

الميزات: تكلفة تشغيل معتدلة مع التدفئة الكهربائية المطلوبة؛ يناسب خطوط الإنتاج المستمر.

3.4 المؤكسد الحراري المتجدد (RTO، للتركيز العالي وتدفق الهواء الكبير)

مبدأ العمل: تقوم أجهزة إعادة التوليد الخزفية بتسخين غاز المداخن مسبقًا، وتتم أكسدة المركبات العضوية المتطايرة بالكامل عند درجة حرارة 750-820 درجة مئوية مع كفاءة استرداد الحرارة بنسبة تزيد عن 95%.

الكفاءة: ≥98%. مثالية لخطوط الحدادة الساخنة واسعة النطاق والمركبات العضوية المتطايرة عالية التركيز.

العيوب: تكلفة رأسمالية عالية، ومساحة كبيرة، وإمدادات الغاز الطبيعي المساعدة مطلوبة.

4. معدات ما بعد العلاج والمعدات المساعدة (التشغيل المستقر والسلامة)

1. مزيل الضباب / لوحة الحاجز: يزيل قطرات الماء والزيت المتبقية من أجهزة غسل الغاز والمكثفات لمنع تراكم الزيت في المراوح وتقطر المدخنة.

2. مروحة السحب المستحثة المقاومة لدرجات الحرارة العالية والتآكل: مُصنفة لـ 180 درجة مئوية، قابلة للتحويل بالتردد، تتغلب على مقاومة النظام وتمنع تسرب الزيت والاحتراق التلقائي.

3. كومة العادم بطول 15 مترًا: الفولاذ الكربوني أو الفولاذ المقاوم للصدأ مع طلاء مضاد للتآكل، يتوافق مع المعيار الوطني GB 16297.

4. نظام المراقبة عبر الإنترنت: يتتبع إجمالي الهيدروكربونات غير الميثان والجسيمات ودرجة الحرارة والرطوبة ومحتوى الأكسجين. ويتم تحميل البيانات إلى منصات الإشراف البيئي في الوقت الحقيقي.

5. نظام التحكم الآلي PLC: يدعم التشغيل/الإيقاف التلقائي، إنذار الضغط التفاضلي، تعشيق درجة الحرارة، الحماية من اللهب والانفجار، ونقل الأخطاء عن بعد.

5. تكوينات النظام الموصى بها حسب حالة العمل

5.1 خط إنتاج فردي / صغير (1-3 آلات حدادة، رذاذ زيت منخفض إلى متوسط)

مجموعة الغاز المغلقة ← مانع اللهب والمبرد ← الفلتر المسبق ← ESP ← ممتز الكربون المنشط ← مروحة السحب المستحثة ← مدخنة 15 مترًا

الميزات: فعالة من حيث التكلفة، والامتثال الكامل لضباب الزيت والمركبات العضوية المتطايرة، وأداء ممتاز لإزالة الروائح الكريهة وصيانة بسيطة.

5.2 خط إنتاج متوسط ​​إلى كبير (4-10 آلات تزوير، رذاذ الزيت الثقيل والرائحة)

مجموعة الغاز المغلقة ← مانع اللهب والمبرد ← مرشح مسبق للشبكة المعدنية ← ESP ← ممتز الكربون المنشط ← وحدة التحفيز الضوئي للأشعة فوق البنفسجية ← مروحة سحب مستحثة ← مدخنة

الميزات: معالجة مستقرة لضباب الزيت الثقيل، ورشة عمل خالية من الأبخرة وانخفاض مخاطر الشكاوى العامة.

5.3 خط إنتاج مستمر كبير (أكثر من 10 آلات تزوير، مركبات عضوية متطايرة عالية التركيز)

تجميع الغاز ← مانع اللهب ومبرده ← ESP ← مكثف الكربون المنشط ← الأكسدة الحفزية (CO) ← المدخنة

الميزات: انبعاث منخفض للغاية على المدى الطويل، لا يوجد تلوث ثانوي، مصمم خصيصًا للمؤسسات الخاضعة للإشراف البيئي الرئيسي.

6. مزايا المنتج الأساسية (للعروض ووثائق العطاءات)

1. إزالة رذاذ الزيت بكفاءة: يعمل ESP كمعدات أساسية، مما يحقق إزالة رذاذ الزيت بنسبة ≥95% وإزالة ≥90% PM2.5، مما يمنع تشتت الدخان وتراكم الزيت الأرضي في ورش العمل.

2. الامتثال المستقر للمركبات العضوية المتطايرة: تضمن تقنية الكربون المنشط أو ثاني أكسيد الكربون أن إجمالي الهيدروكربونات غير الميثان تلبي معايير GB 16297 ومعايير الانبعاثات المحلية.

3. الحماية من اللهب والانفجار: يمنع اعتراض اللهب المتكامل والتبريد والتصميم المضاد للكهرباء الساكنة الشرر من دخول المعدات والاحتراق التلقائي للزيت المتراكم.

4. حماية المعدات وانخفاض الصيانة: تعترض الوحدات الأمامية حمأة الزيت والغبار لتجنب انسداد وتآكل خطوط الأنابيب والمروحة، مما يقلل من تكرار الصيانة وتكاليفها.

5. تحسين بيئة ورشة العمل والصحة المهنية: يزيل الأبخرة النفاذة ويعزز الرؤية، ويقلل من الأمراض المهنية ودوران الموظفين.

6. الامتثال التنظيمي ومنع الشكاوى: تساعد مراقبة الانبعاثات المنظمة والمراقبة عبر الإنترنت في اجتياز تقييم الأثر البيئي وتصريح التفريغ وعمليات التفتيش البيئي دون أي شكاوى عامة.

7. إعادة تدوير نفايات الزيوت لتقليل التكاليف: يمكن إعادة تدوير نفايات الزيوت المجمعة وإعادة استخدامها لتعويض نفقات التشغيل.

8. التصميم المعياري: بصمة مدمجة وتركيب سريع، مناسب لخطوط الإنتاج الجديدة والحالية دون تعطيل الإنتاج العادي.

7. ضرورة التثبيت

· لوائح بيئية صارمة: تعتبر أبخرة الطرق الساخنة والمركبات العضوية المتطايرة من الملوثات الرئيسية الخاضعة للإشراف. يؤدي التفريغ المباشر أو الانبعاثات المفرطة إلى فرض غرامات تتراوح بين 100.000 إلى 1.000.000 يوان صيني أو تعليق الإنتاج. نظام العلاج أمر لا بد منه للامتثال التنظيمي.

· ضمان الإنتاج الطبيعي: الدخان الكثيف، وضعف الرؤية، والأرضيات الزيتية الزلقة تعيق التشغيل، وتزيد من إصابات العمل وتتسبب في ارتفاع معدل دوران الموظفين.

· تقليل فشل المعدات وتكاليف الإصلاح: يؤدي رذاذ الزيت غير المفلتر إلى انسداد الأنابيب والتآكل ومخاطر الحرائق، مما يؤدي إلى تكاليف صيانة سنوية تصل إلى عشرات الآلاف من الرنمينبي. يتجنب النظام بشكل فعال مثل هذه الخسائر.

· دعم عمليات تدقيق العملاء: يعد الامتثال البيئي مطلبًا أساسيًا للطلبات الواردة من قطع غيار السيارات والأجهزة وعملاء التجارة الخارجية. تساعد حلول المعالجة السليمة في الحفاظ على الأعمال.

· التكيف مع السياسات المتشددة: أصبحت القواعد التنظيمية الخاصة بالمركبات العضوية المتطايرة والأبخرة أكثر صرامة عاماً بعد عام. يحقق التثبيت المبكر الامتثال لمرة واحدة ويتجنب التعديلات التحديثية باهظة الثمن لاحقًا.

8. المصطلحات المهنية (للوثائق الفنية والترويج)

مصطلحات المعدات

جهاز تنقية الأبخرة الساخنة، المرسب الكهروستاتيكي عالي الجهد (ESP)، مانع اللهب والمبرد، الفلتر المسبق، فاصل رذاذ الزيت بالطرد المركزي، جهاز الغسيل الرطب، جهاز امتزاز الكربون المنشط، وحدة الأكسدة التحفيزية بالأشعة فوق البنفسجية، الأكسدة الحفزية (CO)، المؤكسد الحراري المتجدد (RTO)، مزيل الضباب، مروحة مقاومة لدرجة الحرارة العالية، التحكم الآلي PLC، المركبات العضوية المتطايرة عبر الإنترنت المراقبة

شروط العملية والتكنولوجيا

معالجة الدخان بدرجة حرارة عالية، تنقية رذاذ الزيت، تقليل المركبات العضوية المتطايرة، الامتثال للهيدروكربونات غير الميثان، إزالة PM2.5، الحماية من اللهب والانفجار، التبريد والتخثر، الامتزاز الكهروستاتيكي، الأكسدة التحفيزية، الاحتراق في درجات حرارة منخفضة، إعادة تدوير نفايات الزيوت، جمع الانبعاثات الهاربة، التفريغ المنظم، مضاد للقاذورات ومضاد للانسداد

شروط الامتثال والقيمة

معيار الانبعاثات المتكامل لملوثات الهواء، قبول تقييم الأثر البيئي، تصريح التفريغ، التفتيش البيئي، امتثال الأبخرة، تقليل انبعاثات المركبات العضوية المتطايرة، المصنع الأخضر، الإنتاج الأنظف، الصحة المهنية، ضمان الإنتاج، خفض التكلفة وتحسين الكفاءة
