نظام معالجة غاز النفايات ثلاثي الأحماض

يتكون غاز النفايات الحمضية المختلط بشكل رئيسي من رذاذ حمض الكبريتيك (H2SO4)، وضباب حمض الهيدروكلوريك (HCl) وضباب حمض النيتريك (NOx/NO2). يتم توليده على نطاق واسع من الطلاء الكهربائي، والتخليل، والمعالجة الكيميائية، والمعادن، وأكسيد الألومنيوم وتلميع المعادن. يتميز بالتآكل القوي، السمية العالية والتهيج الشديد، الغاز الحمضي يشكل بسهولة هباء دخان أبيض، مما يؤدي إلى إتلاف معدات الإنتاج ويعرض صحة الإنسان للخطر.

من خلال اعتماد تقنيات معادلة الرش القلوي وإزالة الضباب والتنقية العميقة، فإن هذا النظام ناضج وموثوق وفعال من حيث التكلفة، ويعمل كحل قياسي لتقليل الضباب الحمضي الصناعي.

المبدأ الأساسي وتكوين النظام

1 مبدأ العمل

العملية برمتها تعتمد علىتحييد القاعدة الحمضية ونقل كتلة الغاز والسائل وإزالة الضباب

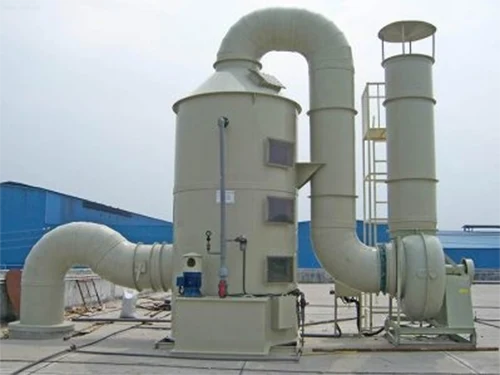

يدخل غاز النفايات الحمضية من أسفل البرج ويتصل بشكل عكسي مع المحلول القلوي (هيدروكسيد الصوديوم / كربونات الصوديوم) الذي يتم رشه من الأعلى لتفاعلات التعادل:

تعمل طبقات التعبئة (حلقات PP Pall / حلقات Heilex) على توسيع منطقة الاتصال بالغاز والسائل لتعزيز كفاءة التنقية. يلتقط مزيل الضباب المثبت في الأعلى قطرات السائل المحبوسة ويزيل الدخان الأبيض.

2 نظام قياسي مكون من 5 وحدات

1. وحدة تجميع الغاز:الأغطية المغلقة والقنوات المقاومة للتآكل، كفاءة التجميع ≥95% للتحكم في الانبعاثات الهاربة.

2. وحدة المعالجة المسبقة:تعمل أجهزة إزالة الضباب الميكانيكية والمرشحات المسبقة على إزالة القطرات الحمضية الكبيرة والغبار لحماية البرج الرئيسي.

3. وحدة التنقية الرئيسية:برج قلوي معبأ بالرش على مرحلتين؛ المرحلة الأولى للتحييد الأولي والثانية للتنقية الدقيقة.

4. وحدة إزالة الضباب العميق:مزيل الضباب / الإعصار (مزيل الضباب الكهربائي اختياري) ، كفاءة إزالة الضباب ≥99٪.

5. وحدة العادم والتحكم الآلي:مروحة مقاومة للتآكل FRP/PP، كومة عادم بطول 15 مترًا، جرعات كيميائية أوتوماتيكية PLC والتحكم في تعشيق الأس الهيدروجيني.

المزايا الأساسية (للعروض والمزايدات)

تنقية عالية الكفاءة للامتثال الكامل

● إزالة ضباب حمض الهيدروكلوريك ≥98%، تركيز المخرج ≥5 مجم/م3

● Sulfuric acid mist removal ≥95%, outlet concentration ≤10 mg/m³

● إزالة ضباب حمض النيتريك ≥90%، تركيز المخرج ≥35 مجم/م3 يتوافق تمامًا مع GB 16297 ومعايير الانبعاثات المحلية المنخفضة للغاية لتجنب العقوبات.

مقاومة فائقة للتآكل وصيانة منخفضة

يعتمد جسم البرج وخطوط الأنابيب والتغليف مواد FRP وPP وPVC، وهي مقاومة للأحماض والقلويات القوية. يصل عمر الخدمة إلى 8-15 سنة، وهو أطول بكثير من الفولاذ الكربوني (1-2 سنة). مع وجود أجزاء قليلة متآكلة، فهي تتطلب فقط إعادة تعبئة المحلول القلوي وتنظيف التغليف بشكل منتظم. تصميم المياه المتداولة المغلقة يوفر أيضًا استهلاك المياه.

التشغيل الآمن وإزالة الدخان الأبيض

هيكل مغلق بالكامل مع تأريض مضاد للكهرباء الساكنة يمنع تسرب الغاز وتآكل معدات الورشة. مجهزة بمزيلات الضباب عالية الأداء (وأجهزة إزالة الضباب الكهربائية الاختيارية) لإزالة هباء الدخان الأبيض تمامًا وتجنب الشكاوى العامة.

قدرة واسعة على التكيف مع ظروف العمل المتنوعة

يتعامل مع الغاز الحمضي الفردي أو المختلط، والذي ينطبق على التركيز العالي وتدفق الهواء الكبير والإنتاج المتقطع والمستمر. يتميز التصميم المعياري بمساحة صغيرة (ثلث الأنظمة الرطبة التقليدية) وتركيب سريع، وهو مناسب لخطوط الإنتاج الجديدة والمجددة.

تحسين بيئة ورشة العمل والصحة المهنية

يزيل رائحة الحمض النفاذة والأبخرة المسببة للتآكل، ويحسن الرؤية ويمنع الحروق الحمضية وأمراض الجهاز التنفسي. لا يقلل السائل الحمضي المتساقط من إصابات العمل ودوران الموظفين.

يحمي المعدات النهائية ويخفض تكاليف الإصلاح

تمنع إزالة الضباب من الواجهة الأمامية التآكل وانسداد المراوح والقنوات والمداخن. كما أنه يحمي الكربون المنشط والوحدات الحفزية اللاحقة من التآكل الحمضي، مما يطيل عمر الخدمة بمقدار 2-3 مرات.

موافقة تنظيمية سلسة

تم تصميمه وفقًا للمواصفة GB 16297 وGB 21900. وهو متوافق مع أجهزة المراقبة عبر الإنترنت لحمض الهيدروكلوريك ودرجة الحرارة ونقل البيانات عن بعد إلى المنصات البيئية، مما يضمن سلاسة تقييم الأثر البيئي وتطبيق تصريح التفريغ وعمليات التفتيش.

عائد مرتفع على الاستثمار

انخفاض الاستثمار الأولي (فقط 1/5 من أنظمة RTO). العملية تستهلك فقط كمية صغيرة من العوامل القلوية والكهرباء، مع عدم وجود استبدال متكرر للمواد الاستهلاكية. فهو يتجنب الغرامات الباهظة وتوقف الإنتاج وخسائر الطلبات، ويمكن استرداد الاستثمار في غضون سنة إلى سنتين.

ضرورة التثبيت

الامتثال للوائح البيئية

يتم إدراج غاز النفايات الحمضية المختلطة ضمن الملوثات شديدة السمية والخطرة. سيؤدي التصريف المباشر أو الانبعاثات المفرطة إلى فرض غرامات تتراوح بين 100.000 و1.000.000 يوان صيني أو تعليق الإنتاج أو حتى إلغاء تصاريح التفريغ. هذا النظام إلزامي للموافقة على المشروع وتشغيله. ويؤدي التثبيت المبكر إلى تجنب التعديلات التحديثية المكلفة مع تشديد السياسات.

ضمان الإنتاج الطبيعي

يؤدي التآكل الحمضي القوي إلى إتلاف الهياكل الفولاذية والمحركات والمكونات الكهربائية بسرعة. ويتسبب الغاز الحمضي غير المعالج في انسداد خطوط الأنابيب وتسربها بشكل متكرر، مما يؤدي إلى عمليات إغلاق منتظمة وخسائر فادحة في الإنتاج. كما أن الأبخرة الحمضية والأرض الزلقة تعيق العمل وتزيد من معدل دوران الموظفين.

تلبية متطلبات تدقيق العملاء

يعد الامتثال البيئي مطلبًا أساسيًا للطلبات من عملاء قطع غيار السيارات والإلكترونيات والأجهزة والتجارة الخارجية. تساعد المعالجة القياسية لغاز النفايات في الحفاظ على صورة الشركة والقدرة التنافسية في السوق.

حماية صحة الموظفين والمخاطر القانونية

قد يؤدي استنشاق الرذاذ الحمضي إلى حروق في الجهاز التنفسي ووذمة رئوية وأمراض خطيرة أخرى. ويؤدي التعرض على المدى الطويل إلى منازعات الأمراض المهنية ومخاطر التعويضات العالية. تثبيت النظام يفي بالمسؤولية الاجتماعية للشركات.

التكيف مع المعايير الصارمة بشكل متزايد

أصدرت المزيد من المناطق حدودًا أكثر صرامة للانبعاثات المنخفضة للغاية للضباب الحمضي. يمنع التجديد الكامل لمرة واحدة الاستثمار المتكرر وتخريد المعدات في المستقبل.

Professional Terminology (For Documents & Promotion)

مصطلحات المعدات

نظام معالجة غاز النفايات ثلاثي الأحماض، برج رش الرذاذ الحمضي، جهاز غسيل معبأ، برج تنقية FRP، برج رش PP، مزيل الضباب الكهربائي، صندوق الامتزاز الجاف SDG، جهاز امتصاص الكربون المنشط، مروحة مقاومة للتآكل، نظام الجرعات الأوتوماتيكي PLC، مراقبة الرقم الهيدروجيني عبر الإنترنت، غطاء تجميع الغاز، قناة مقاومة للأحماض، كومة العادم

شروط العملية

تحييد الحمض القاعدي، التدفق المعاكس للغاز والسائل، نقل كتلة التعبئة، تنقية الضباب الحمضي، إزالة الضباب وإزالة الدخان الأبيض، إزالة النتروجين، تصميم مقاوم للتآكل، دوران مغلق، جرعات أوتوماتيكية، تعشيق الأس الهيدروجيني، جمع الانبعاثات الهاربة، التفريغ المنظم، التكامل المعياري

شروط التطبيق

ضباب حمض الطلاء الكهربائي، غاز النفايات التخليل، عادم أنودة الألومنيوم، تلميع المعادن الدخان الحمضي المختلط، غاز الحمض الكيميائي، غاز مداخن التخليل المعدني، غاز النفايات عالي التآكل، الغاز السام والضار

شروط الامتثال والقيمة

معيار الانبعاثات المتكامل لملوثات الهواء، قبول تقييم الأثر البيئي، تصريح التفريغ، التفتيش البيئي، التخفيض، المصنع الأخضر، الإنتاج الأنظف، الصحة المهنية، مقاومة التآكل، خفض التكلفة وتحسين الكفاءة

التكوينات الموصى بها حسب حالة العمل

1. وحدة صغيرة / آلة واحدة (خزانات صغيرة للطلاء الكهربائي والتخليل)

مجموعة الغاز المغلقة ← إزالة الضباب المسبق ← برج رش PP أحادي المرحلة ← مزيل الضباب ← مروحة FRP ← كومة 15 مترًا

الميزات: تكلفة منخفضة، صيانة بسيطة، امتثال مستقر لتدفق الهواء الصغير والغاز منخفض التركيز.

2. خزانات متوسطة الحجم / متعددة (أنودة الألومنيوم، خطوط تخليل الأجهزة)

مجموعة الغاز المغلقة ← إزالة الضباب الميكانيكية ← برج رش FRP على مرحلتين (محلول قلوي + عامل اختزال) ← مزيل الضباب الكهربائي ← امتصاص الكربون المنشط ← مروحة ← كومة

الميزات: الامتثال الكامل لجميع أنواع الضباب الحمضي، والتخلص الكامل من الدخان الأبيض، ومناسب لتدفق الهواء المتوسط ​​إلى الكبير والغاز بتركيز متوسط ​​إلى عالي.

3. خط الإنتاج المستمر الكبير (ورش الكيمياء والتعدين والتخليل الكبيرة)

تجميع الغاز ← المعالجة المسبقة للتبريد ← برج الرش على مرحلتين ← مزيل الضباب الكهربائي ← RCO (نزع النتروجين + إزالة المركبات العضوية المتطايرة) ← المراقبة عبر الإنترنت ← المكدس

الميزات: انبعاث منخفض للغاية، لا يوجد تلوث ثانوي؛ الحل المفضل للمؤسسات الخاضعة للإشراف البيئي الرئيسي.
