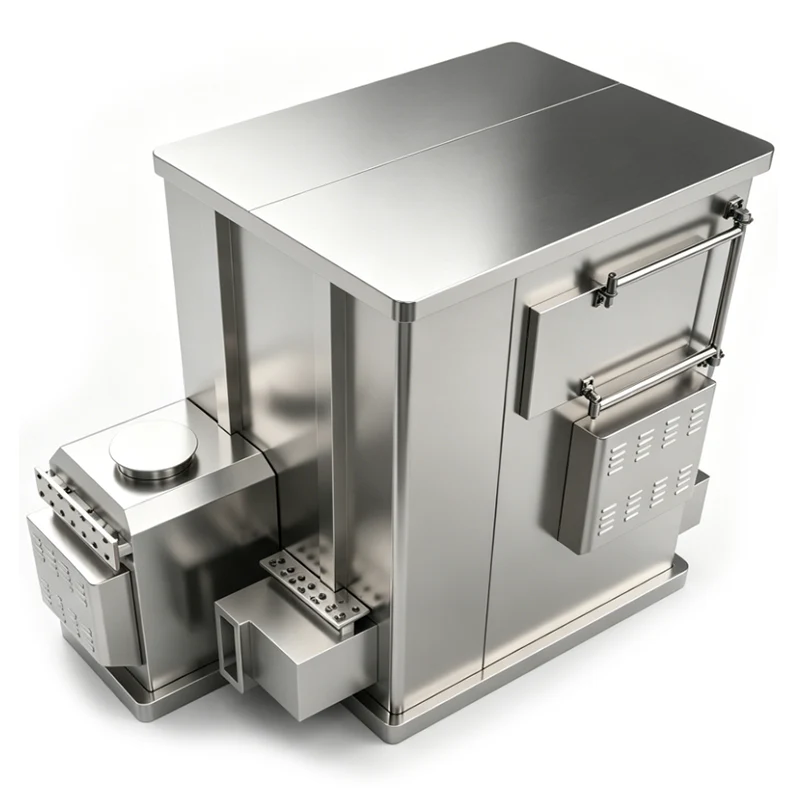

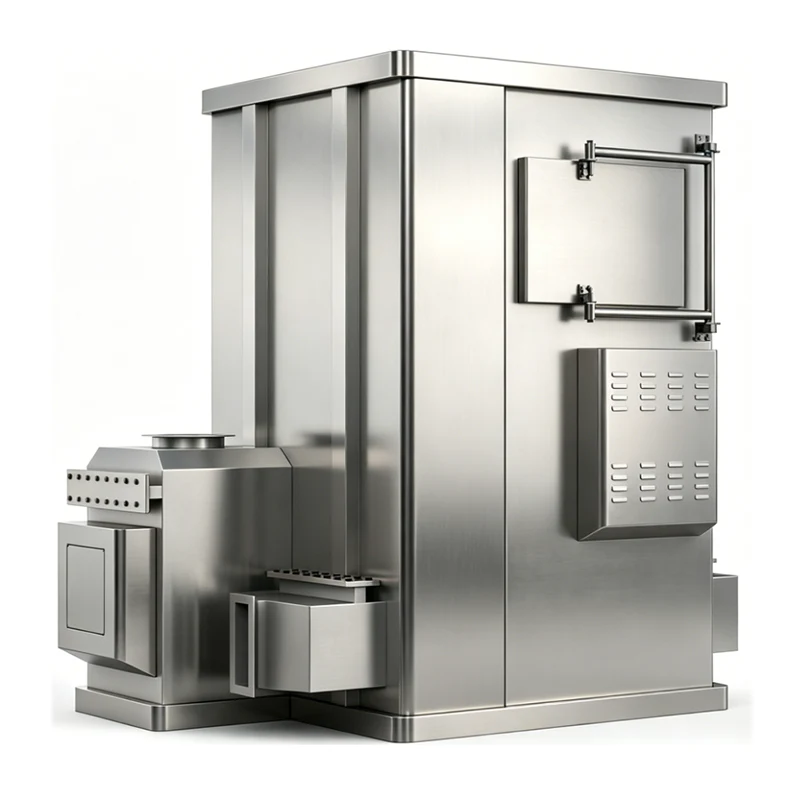

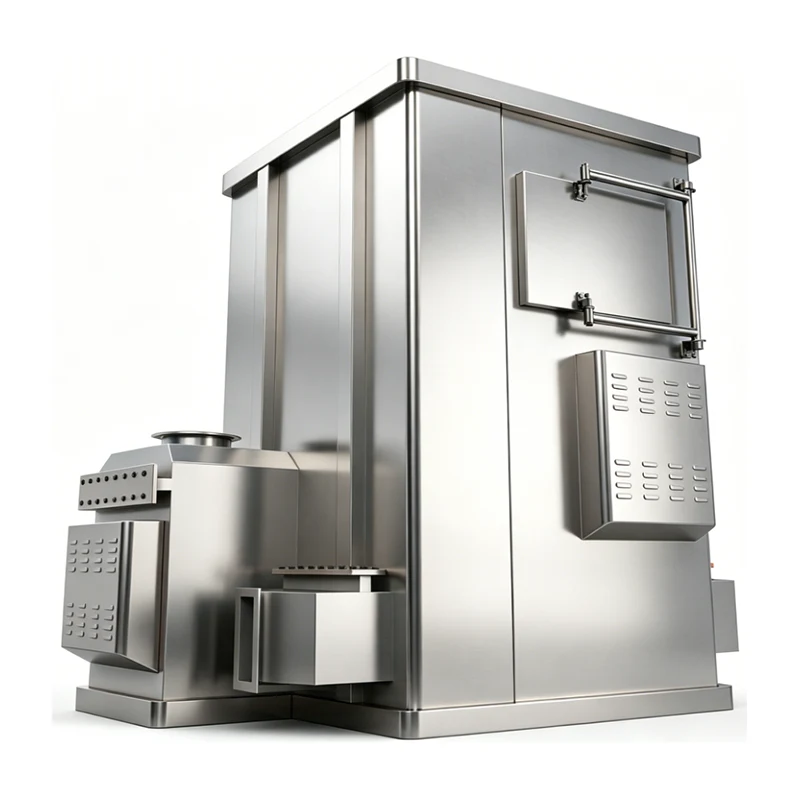

فرن أكسدة ثاني أكسيد الكربون للتبادل الحراري على مرحلتين

فرن أكسدة ثاني أكسيد الكربون للتبادل الحراري على مرحلتين من Defaee هو نظام متكامل لحماية البيئة وتوفير الطاقة يجمع بين الأكسدة الحفزية لثاني أكسيد الكربون، واسترداد الحرارة عالي الكفاءة على مرحلتين، واحتراق الغاز الطبيعي منخفض الضغط، والتحكم الذكي. تم تصميمه لتنقية العوادم الصناعية المحتوية على ثاني أكسيد الكربون واستعادة الحرارة المهدرة في الصناعات المعدنية والكيميائية ومواد البناء والقطاعات ذات الصلة.

تم تطويره بواسطة شركة DeFa Environmental Equipment (Ningbo) Co., Ltd. - وهي شركة تصنيع تعتمد على التكنولوجيا وتتمتع بخبرة تزيد عن 20 عامًا في مجال إمدادات الطاقة ذات الجهد العالي وأنظمة البلازما وتقليل المركبات العضوية المتطايرة - يستخدم هذا الفرن هيكل تبادل حراري للوحة مكون من مرحلتين لاستعادة الطاقة الحرارية من غاز المداخن ذو درجة الحرارة العالية بطريقة متدرجة. ومع تحقيق أكسدة ثاني أكسيد الكربون غير الضارة، فإنه يوفر في الوقت نفسه استخدامًا عالي الكفاءة للطاقة الحرارية. يعطي التصميم الأولوية للامتثال البيئي، وتقليل استهلاك الطاقة، والتشغيل المستقر على المدى الطويل.

مبدأ التشغيل الأساسي

1. الأكسدة الحفزية لثاني أكسيد الكربون

بعد المعالجة المسبقة (إزالة الغبار وإيقاف الحرائق)، يدخل العادم الصناعي المحتوي على ثاني أكسيد الكربون إلى غرفة تفاعل الفرن. تحت تأثير المحفزات المعدنية النبيلة (البلاتين والبلاديوم)، يحدث تفاعل الأكسدة الحفزية عند درجة حرارة منخفضة نسبيًا تبلغ 450-480 درجة مئوية، مما يحول ثاني أكسيد الكربون السام إلى ثاني أكسيد الكربون غير السام.

التفاعل: 2CO + O₂ → 2CO₂ (محفز، 450-480 درجة مئوية)

تعمل هذه العملية عديمة اللهب على تعزيز السلامة التشغيلية ويمكنها في نفس الوقت تحلل المركبات العضوية المتطايرة (VOCs) الموجودة في تيار العادم، مما يساعد المستخدمين على تلبية متطلبات الانبعاثات الوطنية والدولية.

2. التبادل الحراري على مرحلتين

تستخدم المبادلات الحرارية المدمجة ذات المرحلتين تصميمًا متدرجًا للتبريد والتبادل الحراري المتدرج لتحقيق أقصى قدر من استعادة الحرارة المهدورة من غاز المداخن ذي درجة الحرارة العالية بعد التفاعل:

1. المرحلة الأولى للتبادل الحراري:يدخل غاز المداخن ذو درجة الحرارة العالية عند حوالي 480 درجة مئوية إلى المبادل الحراري للوحة في المرحلة الأولى، وينقل الحرارة في اتجاه معاكس إلى العادم الوارد ذي درجة الحرارة المنخفضة. تنخفض درجة حرارة غاز المداخن إلى 240-260 درجة مئوية، في حين يتم تسخين الغاز الداخل إلى 200-220 درجة مئوية، مما يقلل من مدخلات طاقة الغاز الطبيعي اللازمة للتسخين اللاحق.
2. المرحلة الثانية للتبادل الحراري:بعد ذلك، يدخل غاز المداخن المبرد مسبقًا إلى المبادل الحراري للمرحلة الثانية، حيث يقوم بنقل الحرارة أيضًا إلى الهواء النقي أو أي وسط آخر منخفض الحرارة. يتم تقليل درجة حرارة غاز المداخن إلى أقل من 120 درجة مئوية، مما يحقق معدل استرداد للحرارة المهدرة يزيد عن 75% - وهو أعلى بكثير من التصميمات أحادية المرحلة.
3. تنظيم درجة الحرارة:بعد التبادل الحراري، تقوم ثلاث مجموعات من مخمدات الهواء بتعديل غاز المداخن بدقة للحفاظ على درجة حرارة تفريغ مستقرة تبلغ حوالي 80 درجة مئوية، وبالتالي تجنب إجهاد المعدات أو التلوث الحراري الناجم عن درجة الحرارة الزائدة.

3. احتراق الغاز الطبيعي منخفض الضغط

يشتمل النظام على وحدة احتراق الغاز الطبيعي ذات الضغط المنخفض، مع التحكم في ضغط إمداد الغاز عند 0.02-0.05 ميجاباسكال ليتناسب مع ظروف الغاز الصناعي منخفض الضغط النموذجي. بعد التناسب الدقيق من خلال صمام تخفيض الضغط، الفلتر، ومقياس التدفق، يدخل الغاز الطبيعي إلى الموقد، ويمتزج جيدًا مع هواء الاحتراق، ويحترق عند درجة حرارة منخفضة داخل الفرن لتوفير حرارة ثابتة للتفاعل التحفيزي.

يعمل تصميم الاحتراق منخفض الضغط على التخلص من مخاطر السلامة المرتبطة بأنظمة الضغط العالي. تتجاوز كفاءة الاحتراق 99%، في حين تظل تركيزات انبعاثات NOₓ وثاني أكسيد الكربون في غاز المداخن أقل بكثير من الحدود التنظيمية المشتركة. تكاليف التشغيل عادة ما تكون أقل بنسبة 30% إلى 40% من حلول التدفئة الكهربائية المماثلة.

هيكل المعدات الأساسية

1. تجميع الفرن

تم بناء جسم الفرن بهيكل مزدوج الطبقة: فولاذ كربوني مقاوم لدرجة الحرارة العالية ومبطن بطبقة عازلة من سيليكات الألومنيوم. يتحمل الغلاف الداخلي درجات حرارة تصل إلى 600 درجة مئوية، بينما يتم الحفاظ على درجة حرارة السطح الخارجي عند 50 درجة مئوية لتقليل فقدان الحرارة. ينقسم الفرن إلى خمسة أقسام وظيفية - قسم المدخل، وقسم التسخين المسبق، وقسم التفاعل التحفيزي، وقسم التبادل الحراري على مرحلتين، وقسم العادم - وهو ملحوم بشكل متكامل من أجل الختم الممتاز. يوفر منفذ تخفيف الضغط المدمج حماية تلقائية من الضغط الزائد.

2. وحدة التبادل الحراري على مرحلتين

يتكون قلب نظام استعادة الحرارة من مرحلتين من المبادلات الحرارية اللوحية عالية الكفاءة المصنوعة من الفولاذ المقاوم للصدأ 304، مما يوفر مقاومة درجات الحرارة العالية، ومقاومة التآكل، وأداء موثوق في نقل الحرارة. يتم ترتيب المبادلات في سلسلة مع لوحات توجيه متوسطة لضمان التوزيع الموحد لغاز المداخن. يؤدي التباعد الأمثل للوحة إلى تقليل مقاومة غاز المداخن واستهلاك طاقة المروحة. تم تصميم الوحدة لسهولة التفكيك والتنظيف، واستيعاب تيارات العادم التي تحتوي على الغبار.

3. نظام احتراق الغاز الطبيعي ذو الضغط المنخفض

يشتمل هذا النظام الفرعي على أنابيب الغاز الطبيعي، وصمام خفض الضغط المنخفض، وفلتر الغاز، وصمام تنظيم التدفق، والموقد، وجهاز الإشعال، وكاشف اللهب. يعمل صمام تخفيض الضغط على تثبيت ضغط الغاز عند 0.02-0.05 ميجا باسكال، بينما يتيح صمام التدفق قياس الوقود بدقة. يضمن موقد الحقن المسامي خلطًا شاملاً للغاز والهواء. يقوم جهاز الإشعال التلقائي وكاشف اللهب في الوقت الحقيقي بقطع إمداد الغاز على الفور في حالة فشل اللهب لمنع التسرب.

4. نظام التفاعل الحفاز

يشتمل النظام على طبقة محفز تعتمد على ركيزة خزفية على شكل قرص العسل محملة بمحفزات معدنية نبيلة من البلاتين والبلاديوم، وتتميز بخصائص مضادة للتسمم، ومتانة في درجات الحرارة العالية، وعمر خدمة نموذجي يصل إلى 2-3 سنوات. يتم تركيب ما لا يقل عن خمسة أجهزة استشعار لدرجة الحرارة داخل الفرن لمراقبة نقاط درجة الحرارة الحرجة في الوقت الحقيقي، والتحكم بدقة في درجة حرارة التفاعل ضمن نافذة 450-480 درجة مئوية. وهذا يضمن معدل تحويل ثاني أكسيد الكربون بنسبة ≥99%.

5. نظام التحكم الذكي

يدمج نظام التحكم المعتمد على PLC مع واجهة شاشة اللمس التحكم في درجة الحرارة، ومراقبة الضغط، وأقفال أمان الغاز، وإنذارات الأخطاء، وتسجيل البيانات. إنه يدعم التشغيل التلقائي بالكامل مع التشغيل/الإيقاف بمفتاح واحد والضبط التلقائي لتدفق الغاز وفتح المخمد. يقوم النظام بمراقبة الضغط التفاضلي وضغط الغاز وحالة اللهب بشكل مستمر؛ عند اكتشاف أي خلل، فإنه يطلق إنذارات تلقائية وتسلسلات إيقاف التشغيل. كما يتم دعم وظيفة المراقبة عن بعد وتحميل البيانات. تم تحسين خوارزميات التحكم من خلال بيانات DeFa الميدانية التي تمتد لعقدين من الزمن، مما يعزز الاستقرار ويقلل الحاجة إلى التدخل اليدوي.

6. نظام مساعد للسلامة

• مانعات الحريق وجامعي الغبارعند كل من المدخل والمخرج، يتم عزل خط الإنتاج عن معدات المعالجة والتقاط الجسيمات، مما يمنع الارتجاع والانسداد.
• منفذ تخفيف الضغطمع غشاء مقاوم للانفجار في الجزء العلوي من غرفة التفاعل، يقوم تلقائيًا بتحرير الضغط في سيناريوهات الضغط الزائد.
• تأريض موثوقمن العلبة المعدنية مع مقاومة التأريض ≥4Ω يمنع تراكم الكهرباء الساكنة ومخاطر الصدمات الكهربائية.

مزايا الأداء الرئيسية

1. كفاءة تنقية عالية وانبعاثات متوافقة

يصل معدل التحويل التحفيزي لثاني أكسيد الكربون إلى ≥99%، مع تركيز انبعاث ثاني أكسيد الكربون عادة ≥50 مجم/م3. يتم تحقيق إزالة المركبات العضوية المتطايرة في وقت واحد. ينتج نظام احتراق الغاز الطبيعي منخفض الضغط انبعاثات NOₓ ≥100 مجم/م3، بدون دخان أسود أو رائحة. يتم التحقق من صحة الأداء في ظل الظروف الصناعية القياسية ويتوافق مع اللوائح مثل تلك التي تحكم ملوثات الهواء الناتجة عن الأفران الصناعية.

2. استرداد فائق للحرارة المهدرة وتوفير الطاقة

يحقق هيكل التبادل الحراري للوحة ذو المرحلتين معدل استرداد الحرارة المهدرة بنسبة ≥75%، مما يقلل من استهلاك الغاز الطبيعي بنسبة 20%-25% مقارنة بتكوينات التبادل الحراري أحادية المرحلة. يتم الحفاظ على درجة حرارة تفريغ غاز المداخن عند أقل من 120 درجة مئوية. يمكن استخدام الحرارة المستردة للتسخين المسبق لغاز المدخل، أو إمداد الماء الساخن، أو تسخين المنشأة، مما يتيح الاستفادة من الطاقة المتتالية.

3. عملية الضغط المنخفض والموثوقية العالية

يعمل التشغيل على الغاز الطبيعي منخفض الضغط (0.02-0.05 ميجا باسكال) على تقليل مخاطر التسرب بشكل كبير. توفر أقفال الأمان المتعددة — بما في ذلك الانطفاء، ودرجة الحرارة الزائدة، والضغط الزائد، والحماية من التأريض — أمانًا شاملاً للعملية. يسمح تصميم التبادل الحراري الزائد على مرحلتين بالتشغيل المستمر حتى لو كانت إحدى المراحل تتطلب الصيانة.

4. التحكم الذكي والصيانة المنخفضة

يتيح التحكم PLC الأوتوماتيكي بالكامل التشغيل غير المراقب. يعمل عرض المعلمات في الوقت الفعلي والتشخيص التلقائي للأخطاء على تسهيل استكشاف الأخطاء وإصلاحها بسرعة. يعمل تصميم المبادل الحراري القابل للفصل والمحفز القابل للاستبدال بسهولة على تقليل جهد الصيانة. يبلغ العمر التشغيلي الإجمالي للمعدات ما بين 10 إلى 15 عامًا في ظل ظروف التشغيل العادية.

5. القدرة على التكيف على نطاق واسع

تم تصميم الفرن لمعالجة العادم الصناعي بتركيزات ثاني أكسيد الكربون في نطاق 0.5%-5% ودرجات حرارة مدخل تتراوح بين 100-300 درجة مئوية، مما يجعله مناسبًا للغاز المنبعث من الفرن العالي، والغاز الخلفي للتخليق الكيميائي، وعادم الفرن، وتيارات العمليات المماثلة. إنه يتكامل مباشرة مع خطوط أنابيب الغاز الطبيعي الصناعية القياسية ذات الضغط المنخفض دون الحاجة إلى تعديلات تحديثية عالية الضغط.

المواصفات الفنية (النموذج القياسي)

إرشادات التثبيت والتشغيل

1. متطلبات التثبيت

1. التثبيت على أساس خرساني مسطح بقدرة تحمل ≥5 طن/م²؛ احتفظ بمساحة صيانة لا تقل عن 1.5 متر حول الجهاز.
2. يجب أن تستخدم خطوط أنابيب الغاز الطبيعي أنابيب فولاذية غير ملحومة مع وصلات ملحومة، ويجب أن تجتاز اختبار الضيق (0.1 ميجا باسكال، 30 دقيقة بدون تسرب).
3. تأكد من تأريض المعدات الموثوق به باستخدام سلك تأريض أصفر-أخضر يبلغ ≥4 مم² ومقاومة تأريض ≥4 أوم.
4. استخدم وصلات مرنة في قنوات الدخول والخروج لمنع تلف الاهتزازات.
5. قم بتركيب أجهزة قياس الضغط التفاضلي عبر مدخل ومخرج المبادل الحراري لمراقبة التلوث.

2. إجراءات التكليف

1. التكليف بدون تحميل:قم بتشغيل النظام، وابدأ تشغيل المروحة ووحدة التحكم؛ التحقق من التشغيل العادي وقراءات الاستشعار الدقيقة.
2. تشغيل الغاز:إدخال الغاز الطبيعي بضغط منخفض؛ تأكد من عدم وجود تسرب في خط الأنابيب، والإشعال السليم، واللهب المستقر.
3. تحميل التكليف:أدخل غاز العادم المحتوي على ثاني أكسيد الكربون، وقم بضبط تدفق الغاز ومواضع المخمد تدريجيًا لتثبيت درجة حرارة التفاعل عند 450-480 درجة مئوية. بعد التحقق من الامتثال للانبعاثات، قم بتشغيله بشكل مستمر لمدة 24 ساعة.
4. التعشيق التكليف:محاكاة فشل اللهب، ودرجة الحرارة الزائدة، وأخطاء الضغط الزائد للتحقق من وظائف الإنذار التلقائي وإيقاف التشغيل.

الصيانة الروتينية

• يوميًا:التحقق من ضغط الغاز، وحالة اللهب، ودرجة حرارة الفرن، والضغط التفاضلي، والتأريض؛ تسجيل البيانات التشغيلية.
• أسبوعي:تنظيف فلتر الغاز ومانع الحريق؛ التحقق من مرونة المثبط؛ تشديد مسامير الاتصال.
• شهريا:فحص طبقة المحفز وإزالة أي غبار سطحي؛ تنظيف لوحات المبادل الحراري لمنع الانسداد.
• سنويا:فحص شامل للعزل والمبادلات الحرارية والموقد ونظام التحكم؛ استبدال مكونات الشيخوخة ومعايرة أجهزة الاستشعار.
• الاغلاق على المدى الطويل:إغلاق صمامات إمداد الغاز، وتطهير خط أنابيب الغاز، وحماية المعدات من الغبار، وتهويتها بشكل دوري لمنع التآكل الناتج عن الرطوبة.

التطبيقات والقيمة

يتم تطبيق هذه المعدات على نطاق واسع في تنقية عوادم ثاني أكسيد الكربون للأفران العالية المعدنية، وعمليات التخليق الكيميائي، وأفران مواد البناء، وعمليات المعالجة الحرارية للآلات. إنه يوفر قيمة شاملة: معالجة العادم المتوافقة مع البيئة، وخفض تكاليف التشغيل من خلال استعادة الحرارة المهدرة بكفاءة عالية، وتعزيز سلامة الإنتاج من خلال آليات الحماية المتعددة، وفترة استرداد استثمار نموذجية تتراوح من سنة إلى سنتين من خلال الطاقة الحرارية المستردة. والنتيجة هي مزيج عملي من حماية البيئة وكفاءة استخدام الطاقة للمستخدمين الصناعيين.

الأسئلة المتداولة

ما هي ظروف غاز العادم المناسبة لفرن أكسدة ثاني أكسيد الكربون؟

تم تصميم الفرن للعادم الصناعي الذي يحتوي على 0.5%-5% من ثاني أكسيد الكربون، مع درجات حرارة مدخل تتراوح عادة بين 100 درجة مئوية و300 درجة مئوية. ويمكن تطبيقه على غاز الفرن العالي، والغاز الخلفي للتخليق الكيميائي، وعادم الفرن، والتيارات المماثلة التي تحتوي على أول أكسيد الكربون والمركبات العضوية المتطايرة النزرة.

ما هي مدة صلاحية المحفز وهل يمكن استبداله؟

تتمتع الركيزة الخزفية على شكل قرص العسل والمحملة بمحفزات البلاتين والبلاديوم بعمر خدمة نموذجي يتراوح من 2 إلى 3 سنوات في ظل ظروف التشغيل العادية. تم تصميم وحدة المحفز للاستبدال المباشر، ويمكن لفريقنا الفني تقديم التوجيه بشأن فترات الاستبدال بناءً على بيانات التشغيل الفعلية.

ما هو ضغط إمدادات الغاز الطبيعي المطلوب؟

يعمل النظام على الغاز الطبيعي منخفض الضغط مع ضغط إمداد يبلغ 0.02-0.05 ميجا باسكال، والذي يتوافق مع شبكات الغاز الصناعية ذات الضغط المنخفض القياسية. لا يلزم تعديل التحديثي الضغط العالي. تم دمج صمام تخفيض الضغط والفلتر ومقياس التدفق لضمان توصيل الغاز بشكل مستقر.

ما مقدار الطاقة التي يمكن توفيرها من خلال التبادل الحراري على مرحلتين؟

يحقق المبادل الحراري اللوحي ذو المرحلتين معدل استرداد الحرارة المهدرة بنسبة ≥75%، مما يقلل من استهلاك الغاز الطبيعي بحوالي 20%-25% مقارنة بتكوينات المبادل الحراري أحادي المرحلة. يتم استخدام الحرارة المستردة لتسخين غاز العادم الوارد، مما يؤدي مباشرة إلى خفض مدخلات الطاقة اللازمة للحفاظ على درجة حرارة التفاعل التحفيزي.

هل التشغيل المستمر غير المراقب ممكن؟

نعم. نظام التحكم المعتمد على PLC يدعم التشغيل الأوتوماتيكي الكامل، بما في ذلك التشغيل/الإيقاف بمفتاح واحد، المراقبة في الوقت الحقيقي، والضبط التلقائي لتدفق الغاز والمخمدات. تسمح إمكانيات المراقبة عن بعد وتحميل البيانات للمشغلين بالإشراف على حالة النظام خارج الموقع. في حالة وجود حالات شاذة، يبدأ النظام تلقائيًا الإنذارات وتسلسلات الإغلاق الآمن.

ما هي ميزات السلامة المتكاملة؟

تم تصميم طبقات أمان متعددة في النظام: مانعات الحريق عند المدخل والمخرج تمنع الارتداد؛ ويتعامل منفذ تخفيف الضغط المزود بغشاء مقاوم للانفجار مع الضغط الزائد؛ يقوم اكتشاف اللهب تلقائيًا بقطع إمداد الغاز عند اشتعاله؛ والتأريض الموثوق (Ω4Ω) يمنع المخاطر الساكنة. ويقلل تصميم الاحتراق منخفض الضغط في حد ذاته من المخاطر الكامنة.

ما هو أداء الانبعاثات النموذجي؟

في ظل ظروف التشغيل المستقرة، يصل معدل تحويل ثاني أكسيد الكربون إلى ≥99%، مع تركيز انبعاث ثاني أكسيد الكربون عادة ≥50 مجم/م3. ينتج نظام احتراق الغاز الطبيعي منخفض الضغط انبعاثات NOₓ ≥100 مجم/م3، بدون دخان أسود أو رائحة. كما تتحلل أيضًا المركبات العضوية المتطايرة الموجودة في العادم في نفس الوقت.

ما هي الصيانة الروتينية التي تتطلبها المعدات؟

تشمل الفحوصات اليومية ضغط الغاز وحالة اللهب والضغط التفاضلي. تتضمن المهام الأسبوعية تنظيف فلتر الغاز ومانع الحريق. شهريًا، يجب فحص وتنظيف طبقة المحفز وألواح المبادل الحراري. يوصى بإجراء فحص شامل سنوي للحفاظ على الأداء الأمثل وإطالة عمر الخدمة، والذي يتراوح بين 10 إلى 15 عامًا.

ما هي فترة الاسترداد النموذجية لهذا الاستثمار؟

يحقق معظم المستخدمين عائدًا على الاستثمار في غضون سنة إلى سنتين، وذلك في المقام الأول من خلال تقليل استهلاك الغاز الطبيعي الذي أصبح ممكنًا بفضل نظام استعادة الحرارة المهدرة عالي الكفاءة. تأتي الوفورات الإضافية من انخفاض احتياجات الصيانة وتجنب عقوبات الانبعاثات.
