مُخمد التحكم في حجم الهواء الدائري

تُستخدم مخمدات التحكم في حجم الهواء الدائرية DeFa لضبط تدفق الهواء في أنظمة مجاري الهواء الدائرية. تشتمل مجموعة المنتجات على إصدارات يتم تشغيلها يدويًا وإصدارات مزودة بمحركات مزودة بمحركات كهربائية. يمكن إنتاج أقطار اسمية من Φ100 إلى Φ2000. تشمل مواد الجسم القياسية الفولاذ الكربوني والفولاذ المقاوم للصدأ. يتم توفير هذه المخمدات من قبل شركة Shengyuan Technology تحت العلامة التجارية DeFa، وهي شركة مصنعة تتمتع بأكثر من 20 عامًا من الخبرة في مجال معدات التحكم البيئي وأنظمة الطاقة ذات الجهد العالي.

المخمدات مناسبة للتهوية وتكييف الهواء وأنظمة معالجة الهواء حيث يلزم موازنة تدفق الهواء أو التحكم في المنطقة. تتوفر كل من الأبعاد القياسية والأحجام المخصصة. يركز التصميم على حركة الشفرة الموثوقة، وانخفاض التسرب في الوضع المغلق، والتوافق مع إشارات التحكم في المشغل المشترك.

المعلمات التقنية

أوضاع التحكم

التشغيل اليدوي

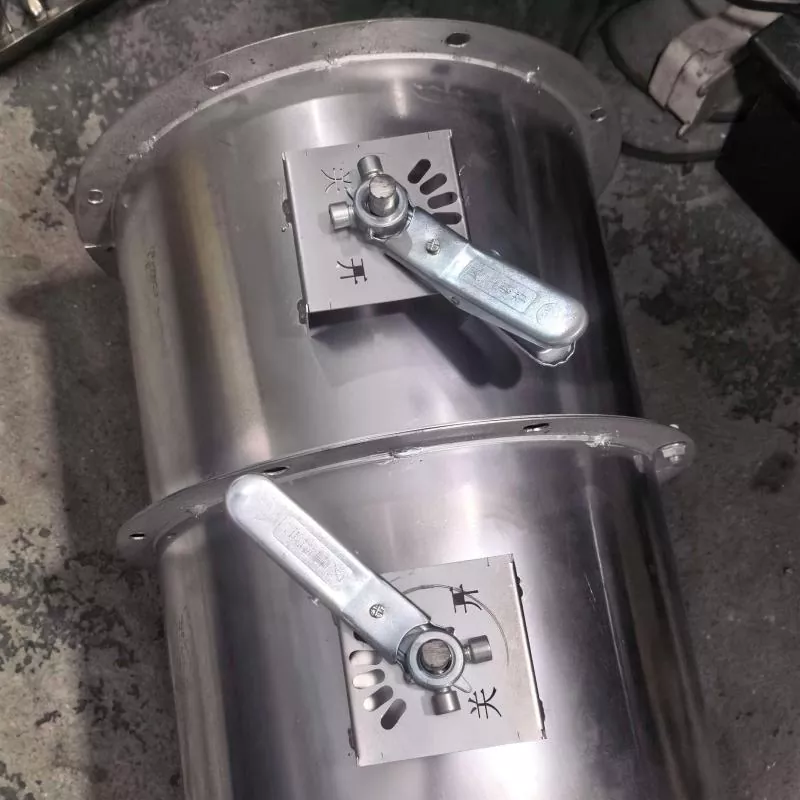

تم تجهيز الإصدار اليدوي بمقبض رباعي القفل أو عجلة يدوية. يشير موضع المقبض إلى زاوية الشفرة ويمكن تثبيته بعد التعديل. يُستخدم هذا النوع بشكل شائع أثناء تشغيل النظام لموازنة القنوات الفرعية. ليست هناك حاجة إلى قوة خارجية.

عملية بمحركات

تستخدم النسخة الآلية مشغلًا كهربائيًا مثبتًا على عمود المثبط. يمكن التحكم في المحرك عن طريق نظام إدارة المبنى أو وحدة تحكم الغرفة. تقبل مشغلات التعديل إشارات 0-10 فولت أو 4-20 مللي أمبير من أجل التعديل المستمر. تتوفر المحركات ذات الموضعين لمهمة الفتح والإغلاق البسيطة.

يدوي ومجهز بمحرك مجتمعة

تسمح بعض التكوينات بالتجاوز اليدوي والتشغيل الكهربائي. تسمح وظيفة التجاوز اليدوية الموجودة على المشغل بالتشغيل المحلي أثناء الصيانة أو عند انقطاع الطاقة. يعد هذا الخيار المدمج مفيدًا في التشغيل والتعديل في حالات الطوارئ.

تفاصيل البناء

يتكون جسم المخمد من الفولاذ المدلفن أو صفائح الفولاذ المقاوم للصدأ، مع مقطع عرضي دائري يطابق القناة. بالنسبة للأقطار التي تصل إلى Φ300 مم تقريبًا، تكون شفرة الفراشة الواحدة نموذجية. بالنسبة للأقطار الأكبر، يتم استخدام ترتيبات متعددة الشفرات مع حركة شفرات متقابلة أو متوازية للحفاظ على تعديل تدفق الهواء بسلاسة.

يتم دعم أعمدة الشفرة بواسطة محامل ذاتية التشحيم. تعمل سدادات حافة الشفرة والتوقفات الداخلية على تقليل تسرب الهواء عند إغلاق المخمد. يمكن جلفنة السطح الخارجي أو دهانه أو تركه كالفولاذ المقاوم للصدأ الطبيعي وفقًا للمتطلبات البيئية.

اختيار المواد

• الصلب الكربوني:مناسبة للتهوية العامة وتكييف الهواء. توفر التشطيبات المجلفنة أو المطلية بالمسحوق مقاومة أساسية للتآكل للاستخدام الداخلي.
• الفولاذ المقاوم للصدأ 304:يوصى به للبيئات الرطبة، مثل حمامات السباحة والمطابخ والمباني الساحلية.
• الفولاذ المقاوم للصدأ 316:يستخدم في عادم الأبخرة الكيميائية، وتهوية المختبرات، وغيرها من التطبيقات مع الغازات المسببة للتآكل.

ملاحظات التثبيت

• قم بتثبيت المثبط في قسم مجرى الهواء المستقيم. يعمل التشغيل المستقيم لأقطار مجاري الهواء من 2 إلى 3 في المنبع والمصب على تحسين قياس التدفق ودقة التحكم.
• بالنسبة للمخمدات اليدوية، تأكد من إمكانية الوصول إلى المقبض للتعديل وأن مقياس الموضع مرئي.
• بالنسبة للمخمدات الآلية، تأكد من أن اتجاه دوران المحرك يتوافق مع إشارة التحكم قبل إغلاق القناة.
• استخدم اتصالات مرنة حيث يلزم عزل الاهتزاز.
• بالنسبة للنماذج ذات الحواف، قم بربط المسامير بالتساوي لتجنب تشويه الجسم.

صيانة

• كل 3 أشهر:تأكد من أن الشفرات تتحرك بحرية دون ربط. تنظيف الغبار من حواف الشفرة والأختام.
• كل 6 أشهر:افحص المحامل بحثًا عن التآكل وتأكد من تطابق ردود فعل موضع المشغل مع زاوية الشفرة الفعلية.
• سنويا:بالنسبة للإصدارات المزودة بمحرك، اختبر الشوط الكامل ووظيفة الحماية من الفشل إن أمكن. استبدل الأختام البالية أو الأجزاء المتآكلة.

الأسئلة المتداولة

هل يمكن ترقية المخمد من اليدوي إلى الآلي لاحقًا؟

في كثير من الحالات، نعم. يمكن أن يقبل عمود المخمد مشغلًا كهربائيًا إذا تمت إضافة شريحة تثبيت. ومع ذلك، فمن الأفضل تحديد الإصدار المزود بمحرك في وقت الطلب لأن طول العمود ومتطلبات عزم الدوران قد تختلف. يمكن لفريقنا تقديم المشورة بشأن خيارات التعديل التحديثي.

ما هو القطر الذي يجب اختياره لتدفق هواء معين؟

يجب أن يتطابق القطر مع حجم القناة وسرعة الهواء التصميمية. تتراوح سرعة التصميم النموذجية لقنوات التهوية من 4 إلى 8 م/ث. وعلى هذا الأساس يمكن حساب القطر. إذا قمت بتوفير حجم تدفق الهواء والضغط، فيمكننا المساعدة في تأكيد حجم المثبط المناسب.

ما هو عزم دوران المحرك المطلوب؟

يعتمد عزم دوران المحرك على منطقة المخمد ونوع الشفرة والضغط التفاضلي. بالنسبة للأقطار الصغيرة التي تصل إلى Φ300 مم، عادةً ما يكون 5 نيوتن متر كافيًا. بالنسبة للأقطار الأكبر أو فروق الضغط العالي، قد تكون هناك حاجة إلى 10 نانومتر إلى 20 نانومتر أو أكثر. يمكننا أن نوصي بالمشغل المناسب بناءً على ظروفك.

هل المثبط مناسب للتركيب الخارجي؟

نعم، إذا تم تحديد المادة المناسبة وحماية المشغل. يوصى باستخدام الهيكل المصنوع من الفولاذ المقاوم للصدأ والمشغل IP54 أو أعلى للاستخدام الخارجي. يُنصح أيضًا بوضع درع ضد الطقس فوق المشغل.

هل يوفر المخمد إغلاقًا محكمًا؟

فئة التسرب القياسية ليست محكمة الغلق. بالنسبة لمعظم تطبيقات موازنة التهوية، تكون الفئة 1 أو 2 كافية. إذا كان هناك حاجة إلى إغلاق أكثر إحكامًا، فيمكن توفير أختام خاصة وتصميم للشفرة، ولكن الأداء المحكم الكامل يقتصر على تصميم الشفرة الدائرية.

ما هي المعلومات المطلوبة لاقتباس؟

يرجى تقديم القطر، والمادة، ووضع التحكم (يدويًا أو آليًا)، وجهد المحرك ونوع الإشارة، وأي متطلبات خاصة مثل معيار الحافة أو تشطيب السطح. وهذا يسمح لنا بإعداد عرض دقيق.
