جهاز تنقية أبخرة اللحام

جهاز تنقية أبخرة اللحام هو جهاز متخصص لحماية البيئة عالي الكفاءة مصمم خصيصًا لعمليات اللحام. وتتمثل وظيفتها الأساسية في التقاط وتصفية وإزالة أبخرة اللحام وجزيئات الغبار والغازات الضارة المتولدة أثناء عمليات اللحام. ومن خلال مزيج تآزري من تقنيات الترشيح والامتصاص الفيزيائي متعددة المراحل، فإنه يحقق تنقية عالية الكفاءة وانبعاثات متوافقة، ويعالج تلوث الهواء المرتبط باللحام في مصدره. وهذا يحمي صحة العمال ويمكّن الشركات من الحفاظ على ممارسات الإنتاج المسؤولة بيئياً.

متوافقة مع جميع تقنيات اللحام الرئيسية بما في ذلك اللحام القوسي، واللحام MIG/MAG، واللحام TIG، واللحام، وتجد أجهزة التنقية هذه تطبيقات واسعة النطاق عبر التصنيع الميكانيكي، وإنتاج السيارات، وتصنيع الهياكل الفولاذية، وبناء السفن، وصناعات معالجة الأجهزة. إن قابليتها للنقل وكفاءة التنقية العالية والصيانة المباشرة جعلت منها معدات بيئية لا غنى عنها في عمليات اللحام الحديثة.

نظرة عامة على المعدات

تم تصميم أجهزة تنقية أبخرة اللحام خصيصًا لحل المشكلة الحرجة المتمثلة في تلوث أبخرة اللحام. تولد عمليات اللحام كميات كبيرة من جزيئات الغبار الدقيقة (قطرها 0.1-10 ميكرومتر) التي تحتوي على أكاسيد معدنية وحطام الخبث، إلى جانب الغازات الضارة مثل الأوزون وأكاسيد النيتروجين والمركبات العضوية المتطايرة (VOCs). لا تؤدي هذه الملوثات إلى تدهور جودة الهواء في مكان العمل فحسب، بل تشكل أيضًا مخاطر صحية شديدة طويلة المدى على الجهاز التنفسي والعصبي للعمال. بالإضافة إلى ذلك، فإنها يمكن أن تؤدي إلى تآكل المعدات، وتؤثر على دقة المنتج، وتؤدي إلى عقوبات عدم الامتثال التنظيمية.

على عكس أنظمة التهوية التقليدية أو طرق الترشيح الأساسية، تستخدم أجهزة تنقية أبخرة اللحام الحديثة "التقاط قريب + ترشيح عميق متعدد المراحل". فهي تلتقط الأبخرة بسرعة مباشرة عند نقطة اللحام قبل أن تتمكن من الانتشار، وذلك باستخدام وسائط ترشيح متخصصة لإزالة الجسيمات والغازات. ويمكن إعادة تدوير الهواء النقي في الداخل أو تفريغه بأمان في الخارج دون الحاجة إلى تركيب مجاري هواء معقدة.

متوفر في ثلاثة تكوينات أساسية—المتنقلة والثابتة والمثبتة على الحائط —تتكيف هذه الأجهزة مع احتياجات مكان العمل المتنوعة. يمكن تغيير موضع الوحدات المتنقلة، وهي الخيار الأكثر شيوعًا، بسهولة لمتابعة أنشطة اللحام، مما يجعلها مثالية للمحطات الفردية ومناطق العمل المتعددة ومواقع اللحام المؤقتة الخارجية.

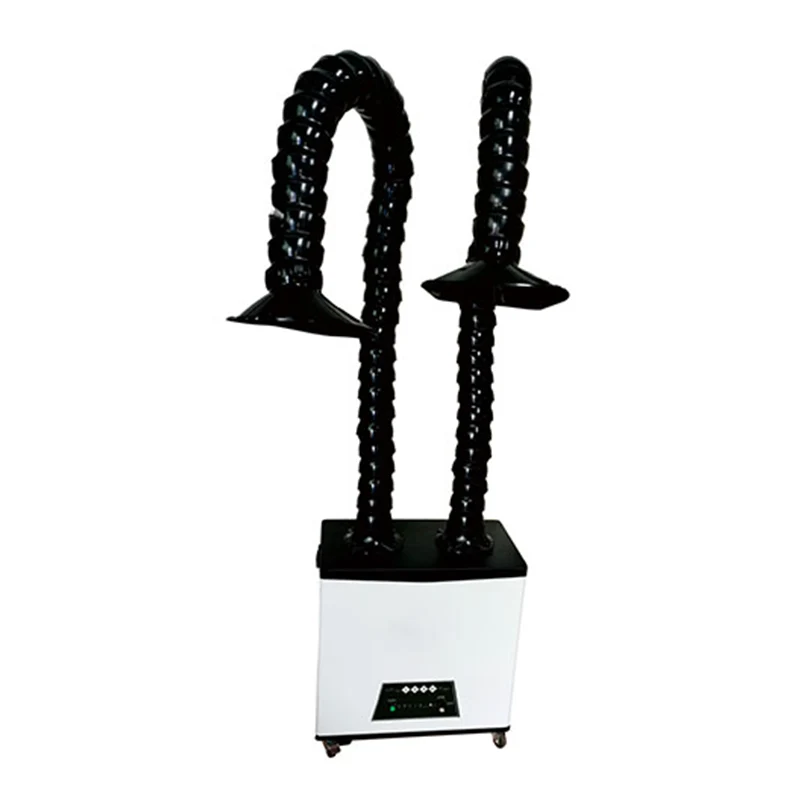

[العرض 1: نظام كامل لتنقية أبخرة اللحام بتكوينات متنقلة وثابتة]

العرض الشامل:

يعرض الجانب الأيسر جهاز تنقية أبخرة اللحام المحمول الكامل؛ يعرض الجانب الأيمن نماذج ثابتة/مثبتة على الحائط لتسليط الضوء على الاختلافات الرئيسية

الشروح الرئيسية:

وحدة متنقلة: "ذراع شفط مرن بزاوية 360 درجة (خيارات بطول 1.5-3 متر، يستهدف نقاط اللحام بدقة)"، "عجلات قابلة للقفل (لسهولة الحركة ووضع آمن على الأرضيات الصناعية الخشنة)"، "لوحة التحكم (واجهة زر/لمس مع الطاقة، وتعديل السرعة، وإنذار تشبع الفلتر)"، "درج تجميع الغبار (قابل للإزالة لسهولة التخلص من الأبخرة المجمعة)"

الوحدة الثابتة/المثبتة على الحائط: "دعامة التثبيت/لوحة الحائط (توفر المساحة الأرضية لمحطات العمل الثابتة)"، "غطاء الشفط المركزي (يغطي العديد من عمليات اللحام المتزامنة)"

معلومات تكميلية:

الأبعاد القياسية (المتنقلة: 600×500×1200 مم؛ الثابتة: 800×600×1500 مم) ومواد البناء (الفولاذ المدلفن على البارد المطلي بالمسحوق لمقاومة التآكل والتآكل)

مبدأ التشغيل الأساسي

تعمل أجهزة تنقية أبخرة اللحام على حلقة مغلقة "الالتقاط ← الترشيح ← الامتزاز ← تفريغ الهواء النظيف"عملية تستخدم تقنية التنقية الجافة التي تقضي على مخاطر التلوث الثانوية:

1. مرحلة التقاط الدخان:

تعمل مروحة الطرد المركزي عالية الأداء على توليد ضغط سلبي، حيث تقوم بسحب أبخرة اللحام والغبار والغازات إلى النظام من خلال ذراع شفط مرن أو غطاء مركزي يتم وضعه على بعد 30-50 سم من حوض اللحام. يمنع هذا الالتقاط القريب تشتت الدخان وهو أمر بالغ الأهمية لكفاءة التنقية بشكل عام. يتيح التصميم المشترك العالمي لذراع الشفط إمكانية التعديل الكامل لجميع أوضاع اللحام، بما في ذلك المساحات الضيقة والمناطق التي يصعب الوصول إليها.

2. مرحلة ما قبل الترشيح:

يمر الهواء الوارد أولاً عبر مرشح معدني مسبق (أو طبقة قطنية مثقوبة بإبرة) يعترض الجزيئات الكبيرة وحطام الخبث (≥10 ميكرومتر). وهذا يحمي المرشحات ذات الكفاءة العالية من الانسداد، ويطيل عمر الخدمة، ويقلل من تآكل المعدات الداخلية. المرشحات المسبقة قابلة للغسل وإعادة الاستخدام، مما يقلل من تكاليف الصيانة.

3. مرحلة الترشيح عالية الكفاءة:

يتدفق الهواء المعالج مسبقًا عبر وحدة الترشيح الأساسية التي تتميز بخراطيش فلتر HEPA (هواء جسيمات عالي الكفاءة) أو مرشحات مغلفة بغشاء. تحقق هذه المرشحات المتميزة كفاءة بنسبة 99.97% للجسيمات الصغيرة التي يصل حجمها إلى 0.3 ميكرومتر، مما يؤدي بشكل فعال إلى إزالة جزيئات الغبار الدقيقة الأكثر خطورة. يعمل التصميم المطوي على زيادة مساحة الترشيح إلى أقصى حد مع الحفاظ على مقاومة منخفضة لتدفق الهواء، مما يضمن أداءً موثوقًا به حتى أثناء عمليات اللحام المستمرة.

4. مرحلة امتصاص الغاز (اختياري):

بالنسبة للتطبيقات التي تتطلب إزالة الغازات والروائح الضارة، يمكن إضافة طبقة امتصاص الكربون المنشط. يمتص الكربون المنشط الحبيبي عالي الجودة الأوزون وأكاسيد النيتروجين والمركبات العضوية المتطايرة بشكل فعال، مما يضمن أن الهواء المفرغ يلبي معايير GBZ2.1-2019 "حدود التعرض المهني للعوامل الخطرة في مكان العمل".

5. تفريغ الهواء النظيف:

بعد التنقية الكاملة، يتم تفريغ الهواء النظيف إما مرة أخرى إلى ورشة العمل (لتوفير الطاقة) أو إلى الخارج من خلال قنوات اختيارية. يشتمل النظام على جهاز مراقبة تشبع الفلتر الذي ينبه المشغلين تلقائيًا عندما يكون استبدال الفلتر ضروريًا، مما يحافظ على أداء التنقية المتسق.

المكونات الرئيسية والتصميم المعياري

تتميز أجهزة تنقية دخان اللحام ببنية معيارية لسهولة التركيب والصيانة واستبدال المكونات. يتم تصنيع جميع المكونات الحيوية وفقًا للمعايير الصناعية من حيث المتانة والموثوقية:

نظام الالتقاط:تشتمل على أذرع شفط مرنة وأغطية وقنوات هواء. أذرع الشفط مصنوعة من مواد مقاومة للحرارة ومقاومة للتآكل مع إمكانية تعديل 360 درجة. تعمل الأغطية على شكل جرس على زيادة مساحة الالتقاط إلى الحد الأقصى، بينما تمنع مجاري الهواء المغلقة تسرب الدخان.

نظام الترشيح:يشتمل على المرشحات المسبقة، وخراطيش فلتر HEPA، وطبقات الكربون المنشط الاختيارية. المرشحات المسبقة المعدنية قابلة للغسل وإعادة الاستخدام؛ تستخدم خراطيش HEPA وسائط الترشيح المستوردة لتحقيق كفاءة عالية وقدرة كبيرة على احتجاز الغبار؛ تستخدم طبقات الكربون المنشط الكربون الحبيبي المتميز لامتصاص الغاز بشكل فائق.

نظام الطاقة:تتمحور حول مروحة طرد مركزي عالية الأداء مزودة بتقنية تقليل الضوضاء (تشغيل ≥65 ديسيبل). تتراوح قوة المروحة من 0.75 كيلو واط إلى 3 كيلو واط لتلبية متطلبات حجم الهواء المختلفة، مع تصميمات موفرة للطاقة تقلل من تكاليف التشغيل على المدى الطويل.

نظام التحكم:لوحة تحكم سهلة الاستخدام مع مفتاح الطاقة، وتعديل السرعة، وإنذار تشبع الفلتر، ومؤشر الخطأ. توفر النماذج المتقدمة إمكانيات المراقبة عن بعد وتعديل المعلمات. تضمن الحماية المدمجة من الحمل الزائد ودرجة الحرارة الزائدة التشغيل الآمن.

السكن وجمع الغبار:يوفر الهيكل الفولاذي المدلفن على البارد المطلي بالمسحوق مقاومة ممتازة للتآكل والتآكل والصدمات في البيئات الصناعية القاسية. يسمح درج تجميع الغبار المثبت في الأسفل بالتخلص السريع والخالي من الفوضى من الجسيمات المجمعة دون تلوث ثانوي.

سيناريوهات التطبيق

تعد أجهزة تنقية أبخرة اللحام بمثابة حلول متعددة الاستخدامات تتكيف مع بيئات اللحام المتنوعة عبر صناعات متعددة:

التصنيع الميكانيكي:

مثالية لحام مكونات الآلة، وإصلاح المعدات، وتصنيع الأجهزة. تخدم الوحدات المتنقلة محطات عمل متفرقة، بينما تدعم النماذج الثابتة خطوط الإنتاج الثابتة، مما يحمي العمال والمعدات الدقيقة من التلوث بالغبار.

صناعة السيارات:

يستخدم في لحام الجسم، وتجميع الهيكل، وتصنيع المكونات، ومحلات التصليح. تقوم مرافق إنتاج السيارات عادة بنشر أنظمة ثابتة مركزية لخطوط التجميع، في حين تفضل ورش الإصلاح الوحدات المتنقلة المدمجة لتغطية محطات العمل المرنة.

الهيكل الصلب والبناء:

ضروري لبناء مصانع الصلب ولحام الجسور وتصنيع الأجزاء المدمجة وربط الأنابيب. تتفوق الوحدات المتنقلة المزودة بخيارات الحماية من الطقس في مواقع اللحام المؤقتة الخارجية وشبه المفتوحة، مما يمنع تعرض العمال القريبين للدخان.

بناء السفن وتصنيع الحاويات:

مثالية للحام قسم السفينة، والأعمال الداخلية للمقصورة، وتجميع الحاويات. يمكن لأجهزة التنقية المتنقلة التنقل بين الهياكل المعقدة والمساحات الضيقة التي لا يمكن للأنظمة الثابتة الوصول إليها، مما يضمن إزالة الدخان بشكل فعال في البيئات الصعبة.

تطبيقات أخرى:

مناسبة أيضًا للحام الإلكترونيات، ولحام مكونات الطيران، وورش اللحام الصغيرة، وأعمال المعادن في مختبرات الأبحاث. إنها تستوعب كلا من الإنتاج المستمر بكميات كبيرة ومهام اللحام العرضية.

[العرض 2: التطبيق الواقعي في ورشة التصنيع الميكانيكية]

· عرض المشهد: يُظهر جهاز التنقية أثناء تشغيله داخل ورشة صناعية نموذجية، بما في ذلك معدات اللحام وقطع العمل والمشغلين

· التعليقات التوضيحية التشغيلية: "ذراع الشفط بزاوية 360 درجة موضوعة بدقة عند نقطة اللحام لالتقاط الدخان في الوقت الفعلي"، "مؤشر حالة الجهاز مضاء، التشغيل العادي"

· الأثر البيئي: "لا توجد أبخرة لحام مرئية بعد التنقية، بيئة ورشة عمل نظيفة ومنظمة"

المزايا الأساسية

بالمقارنة مع طرق التحكم في الدخان التقليدية، توفر أجهزة تنقية أبخرة اللحام الحديثة فوائد كبيرة مصممة خصيصًا لمتطلبات اللحام الصناعي:

كفاءة تنقية استثنائية:

المرحلة المزدوجة "الترشيح المسبق + ترشيح HEPA" يحقق النظام كفاءة في إزالة الجسيمات بنسبة 99.97%، مما يؤدي بشكل فعال إلى التخلص من جزيئات الغبار الدقيقة الأكثر ضررًا. كما يعمل امتصاص الكربون المنشط الاختياري على إزالة الغازات والروائح الضارة، مما يضمن الامتثال لمعايير الصحة البيئية والمهنية الوطنية.

تقنية الالتقاط الدقيق:

يتيح ذراع الشفط المرن بزاوية 360 درجة التقاط الدخان من مسافة قريبة مباشرة من المصدر، مما يمنع التشتت في جميع أنحاء ورشة العمل. يعمل هذا النهج المستهدف على زيادة الحماية لمشغلي اللحام وتقليل تلوث الهواء بشكل عام.

خيارات التكوين المتنوعة:

ثلاثة تصميمات أساسية (متنقلة، ثابتة، مثبتة على الحائط) تتكيف مع أي تخطيط لمساحة العمل. توفر الوحدات المتنقلة ذات العجلات القابلة للقفل مرونة لا مثيل لها للعمليات المتفرقة أو المؤقتة، بينما تخدم الأنظمة الثابتة خطوط الإنتاج الثابتة بكفاءة.

تقنية التنقية الجافة:

العملية برمتها لا تستخدم الماء أو الوسائط السائلة، مما يمنع توليد مياه الصرف الصحي ومخاطر التلوث الثانوي. يمكن التخلص من الغبار المتجمع بشكل آمن أو، في بعض الحالات، إعادة تدويره لاستعادة المعادن، بما يتماشى مع مبادئ الاقتصاد الدائري.

متطلبات الصيانة المنخفضة:

يعمل التصميم المعياري على تبسيط عملية استبدال الفلتر والصيانة الروتينية. المرشحات المسبقة قابلة للغسل وإعادة الاستخدام، بينما تتمتع خراطيش HEPA بعمر خدمة ممتد. يتطلب التشغيل اليومي فقط التفريغ الدوري لدرج جمع الغبار وفحص المرشح البصري، مما يلغي الحاجة إلى طاقم فني متخصص.

عملية هادئة:

يحافظ التصميم المتقدم للمروحة والمواد العازلة للصوت على مستويات ضوضاء التشغيل ≥65 ديسيبل، وهي أقل بكثير من أنظمة التهوية التقليدية. وهذا يخلق بيئة عمل أكثر راحة ويتوافق مع لوائح الضوضاء في مكان العمل.

عملية ذكية:

تتطلب أدوات التحكم سهلة الاستخدام الحد الأدنى من التدريب للمشغلين. يضمن التشبع التلقائي للمرشح وإنذارات الأعطال أداءً متسقًا ويمنع التوقف غير المتوقع. تعمل إمكانات المراقبة عن بعد في النماذج المتميزة على تعزيز كفاءة الصيانة.

[عرض 3: مقارنة قبل وبعد التنقية]

· التخطيط: مقارنة جنبًا إلى جنب لسيناريوهات اللحام المتطابقة

· قبل التنقية (يسار): "أبخرة لحام ثقيلة مرئية، وجزيئات غبار كبيرة معلقة في الهواء (≥150 ملجم/م³)، وجود روائح قوية، ومخاطر صحية خطيرة"

· بعد التنقية (على اليمين): "لا توجد أبخرة مرئية، تركيز الغبار أقل من أو يساوي 10 ملجم/م3 (يتوافق مع معايير الصحة المهنية الوطنية)، لا توجد روائح ملحوظة، بيئة عمل نظيفة"

· مقاييس الأداء: "كفاءة تنقية الغبار ≥99.97%، معدل إزالة الغاز الضار ≥90%" قيمة الأعمال وتأثير الصناعةيحقق الاستثمار في أجهزة تنقية أبخرة اللحام عوائد كبيرة تتجاوز الامتثال التنظيمي:

بالنسبة للمؤسسات، تقضي هذه الأنظمة على مخاطر العقوبات البيئية المكلفة وإيقاف الإنتاج بسبب عدم الامتثال. ومن خلال تحسين جودة الهواء، فإنها تقلل من غياب الموظفين بسبب أمراض الجهاز التنفسي وتعزز الإنتاجية الإجمالية. يؤدي انخفاض استهلاك الطاقة والحد الأدنى من متطلبات الصيانة إلى توفير كبير في التكاليف على المدى الطويل. بالإضافة إلى ذلك، تعمل حماية المعدات والمنتجات من التلوث بالغبار على تحسين دقة التصنيع وتقليل معدلات الخردة.

من وجهة نظر الصناعة، تمثل أجهزة تنقية أبخرة اللحام تقدمًا حاسمًا في تكنولوجيا حماية البيئة الصناعية. وقد حل اعتمادها على نطاق واسع محل أساليب التحكم في الدخان التي عفا عليها الزمن وغير الفعالة، مما يدعم الأهداف الوطنية "للكربون المزدوج" ومبادرات التصنيع الخضراء. ومن خلال تقليل انبعاثات ملوثات الهواء وحماية صحة العمال، تعمل هذه الأجهزة على دفع صناعة اللحام نحو ممارسات إنتاج أكثر استدامة ومسؤولية وكفاءة.

خاتمة

تعد أجهزة تنقية أبخرة اللحام من الأجهزة الأساسية لحماية البيئة والتي تعالج التحديات الفريدة لجودة الهواء في عمليات اللحام. من خلال تقنية الالتقاط الدقيقة، ونظام الترشيح متعدد المراحل، وخيارات التصميم المتنوعة، فإنها تقضي بشكل فعال على أبخرة اللحام والغازات الضارة من المصدر.

توفر هذه الأنظمة فوائد شاملة بما في ذلك الامتثال التنظيمي، وحماية صحة العمال، وتحسين الإنتاجية، وخفض تكاليف التشغيل. مع استمرار تعزيز اللوائح البيئية وتطور معايير السلامة في مكان العمل، ستظل أجهزة تنقية أبخرة اللحام حجر الزاوية في التصنيع الصناعي المسؤول، مما يمكّن الشركات من تحقيق التميز التشغيلي والإشراف البيئي.
