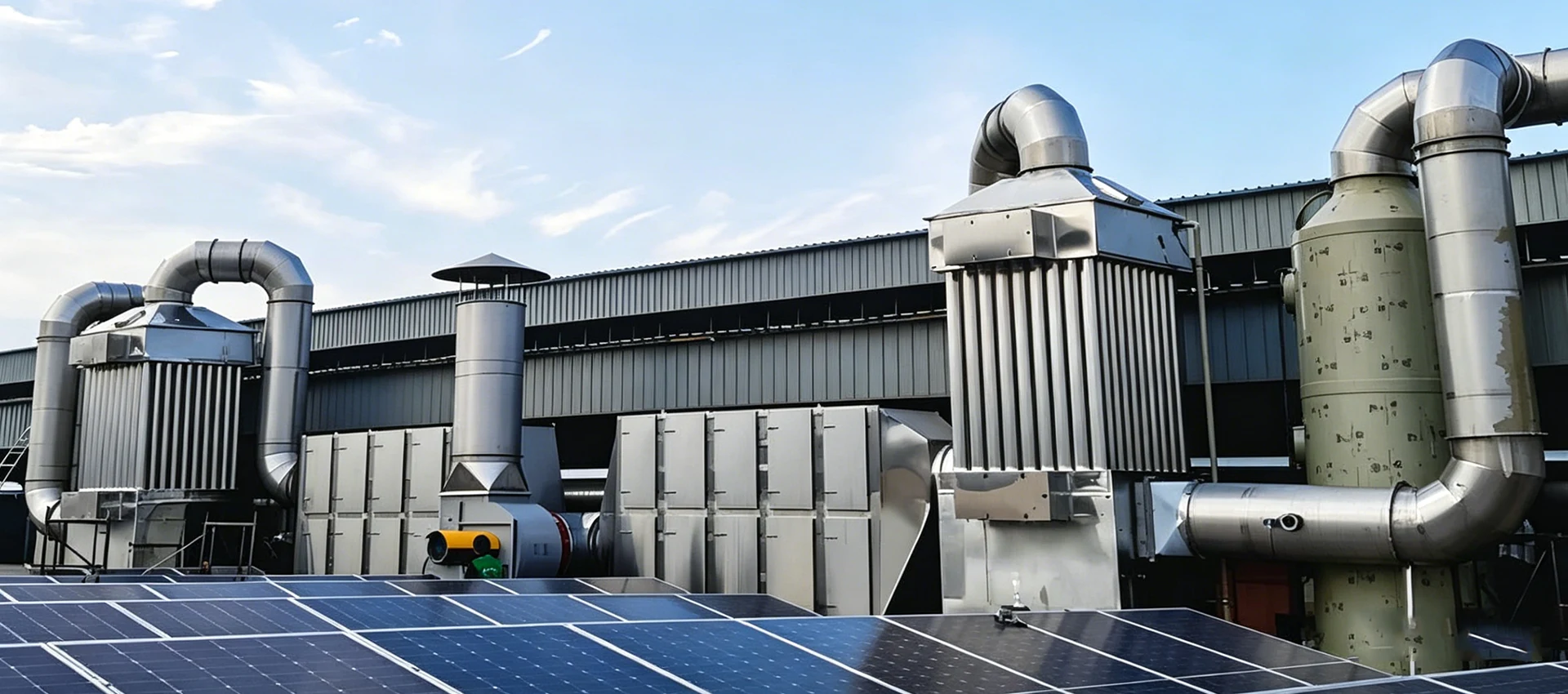

كيفية حساب التحميل الشامل للمركبات العضوية المتطايرة وكفاءة الإزالة

صيغ التحميل الشامل للمركبات العضوية المتطايرة الأساسية

1. قم بتحويل mg/m³ وm³/h إلى كجم/h

تحميل كتلة المركبات العضوية المتطايرة (كجم/ساعة) = تدفق الهواء (م³/ساعة) × تركيز المركبات العضوية المتطايرة (مجم/م³) ÷ 1,000,000

المقسوم عليه يأتي من 1,000,000 مجم لكل كجم. إذا كان كلا المدخلين يستخدمان أساسًا متوافقًا لحالة الغاز، فسيتم إلغاء الأمتار المكعبة وتكون النتيجة معدل الكتلة.

2. احسب معدل كتلة المركبات العضوية المتطايرة في المخرج

معدل كتلة المركبات العضوية المتطايرة (كجم/ساعة) = تدفق هواء المخرج (م³/ساعة) × تركيز المخرج (مجم/م³) ÷ 1,000,000

استخدم تدفق المخرج المُقاس بدلاً من نسخ تدفق المدخل تلقائيًا. يمكن أن يؤدي احتراق الهواء أو التخفيف أو التسرب أو التبخر أو التكثيف أو العملية الرطبة إلى تغيير حجم الغاز عبر النظام.

3. حساب كفاءة إزالة جهاز التحكم

كفاءة الإزالة (٪) = (معدل كتلة المدخل - معدل كتلة المخرج) ÷ معدل كتلة المدخل × 100

هذه هي النتيجة على أساس الكتلة لجهاز التحكم. يعطي حساب التركيز البسيط نفس الإجابة فقط عندما تكون معدلات التدفق الداخل والخارج وقواعد القياس متكافئة.

4. حساب كتلة المركبات العضوية المتطايرة السنوية التي تم التقاطها

المركبات العضوية المتطايرة السنوية التي تم التقاطها (كجم/سنة) = (مدخل كجم/ساعة - مخرج كجم/ساعة) × ساعات التشغيل السنوية

استخدم حالات تشغيل منفصلة عندما تحتوي العملية على منتجات أو ورديات أو دورات تنظيف أو أحمال موسمية مختلفة. قد يؤدي ضرب نتيجة اختبار قصير واحدة في العام بأكمله إلى تحريف الواجب الفعلي.

مثال عملي: من التركيز إلى واجب المركبات العضوية المتطايرة السنوية

افترض حالة التشغيل المقاسة التالية:

• تدفق الهواء الداخل: 20,000 متر مكعب/ساعة
• تركيز المركبات العضوية المتطايرة الداخلة: 300 ملجم/م3
• تدفق الهواء عند المخرج: 22,000 متر مكعب/ساعة
• تركيز المركبات العضوية المتطايرة في المخرج: 30 ملجم/م3
• وقت التشغيل: 4000 ساعة/سنة

الخطوة 1: حساب تحميل كتلة المدخل

20,000 × 300 ÷ 1,000,000 = 6.00 كجم/ساعة

الخطوة 2: حساب معدل كتلة المخرج

22000 × 30 ÷ 1000000 = 0.66 كجم/ساعة

الخطوة 3: حساب كفاءة الإزالة على أساس الكتلة

(6.00 - 0.66) ÷ 6.00 × 100 = 89%

حساب التركيز فقط سيظهر 90%. يحدث الفرق لأن تدفق المخرج أعلى. وفي بعض المشاريع تكون الفجوة أكبر بكثير، لذا فإن المقارنة على أساس الكتلة هي الأساس الهندسي الأكثر أمانًا.

الخطوة 4: تقدير المركبات العضوية المتطايرة التي تم التقاطها سنويًا

(6.00 - 0.66) × 4000 = 21360 كجم/سنة

هذا الرقم السنوي هو تقدير فحص لحالة التشغيل هذه، وليس جردًا للتصاريح في حد ذاته. يجب أن يعكس التقدير السنوي الذي يمكن الدفاع عنه جدول الإنتاج الكامل ووقت التوقف عن العمل وتغييرات الأحمال ومنهجية الانبعاثات المعتمدة.

تطابق حالة الغاز وأساس الإبلاغ

يجب أن يصف تدفق الهواء والتركيز نفس أساس الغاز. يؤدي ضرب المتر المكعب الفعلي في التركيز المحدد لكل متر مكعب عادي إلى خلط حجمين مختلفين وينتج معدل كتلة خاطئًا.

الحفاظ على الأساس الذي أبلغ عنه المختبر والتصريح المعمول به. لا تقم بتحويل النتيجة بصمت لمجرد جعل عمودين يبدوان متشابهين.

كيفية تحويل جزء في المليون إلى mg/m³

قيمة ppmv هي جزء من الحجم المولي. ويتطلب تحويله إلى تركيز كتلي الوزن الجزيئي ودرجة حرارة الغاز وضغطه. بالنسبة للغاز المثالي:

ملغم/م³ = جزء في المليون × الوزن الجزيئي (جم/مول) × الضغط المطلق (Pa) ÷ [8.314 × درجة الحرارة المطلقة (K)] × 0.001

عند 25 درجة مئوية وجو واحد، يتم تبسيط ذلك إلى تقريبًاملغم/م³ = جزء في المليون × الوزن الجزيئي ÷ 24.45. هذا الاختصار صالح فقط لتلك الشروط المذكورة. كما يتطلب أيضًا مركبًا معروفًا أو مكافئًا محددًا بوضوح للإبلاغ.

بالنسبة للعادم المختلط، لا يمكن لوزن جزيئي واحد أن يمثل بدقة كل المركبات العضوية المتطايرة. وكالة حماية البيئةالطريقة 18يتناول قياس المركبات العضوية الغازية الفردية عن طريق اللوني للغاز.الطريقة 25 أيقيس إجمالي التركيز العضوي الغازي باستخدام محلل التأين باللهب. يجب أن تتحكم الطريقة التي تتطلبها القاعدة أو التصريح المعمول به في حساب المشروع.

كفاءة الجهاز ليست كفاءة النظام الشاملة

يمكن لجهاز المعالجة التحكم فقط في المركبات العضوية المتطايرة التي تصل إليه. تُعرّف وكالة حماية البيئة (EPA) كفاءة الالتقاط بأنها النسبة المئوية للانبعاثات التي تم التقاطها وتنفيسها إلى جهاز التحكم. وبالتالي، تؤثر الأغطية والمغلفات والقنوات والمراوح على النتيجة جنبًا إلى جنب مع RTO أو طبقة الكربون أو مرحلة المعالجة الأخرى. انظرإرشادات نظام التقاط وكالة حماية البيئة (EPA)..

كفاءة النظام الإجمالية = كفاءة الالتقاط × كفاءة جهاز التحكم

تحويل النسب المئوية إلى أعداد عشرية قبل الضرب. إذا كانت كفاءة الالتقاط 90% وكفاءة الجهاز 95%، فإن كفاءة النظام الإجمالية تكون 0.90 × 0.95 = 0.855، أو 85.5%. الإبلاغ عن نتيجة الجهاز بنسبة 95% لأن أداء خط الإنتاج بأكمله من شأنه أن يبالغ في التحكم الكامل.

تحتوي طريقة EPA 204 على معايير وإجراءات مرتبطة بتقييم كفاءة الالتقاط. ويعتمد نهج الاختبار الصحيح على العلبة والمتطلبات التنظيمية المعمول بها؛ يجب أن يتم الاتفاق عليه مع موظفي الاختبار والتصاريح المؤهلين.

كيف يؤثر التحميل الشامل للمركبات العضوية المتطايرة على حجم نظام العلاج

يحدد تدفق الهواء المقطع العرضي للقناة والمروحة والمعدات. يحدد التحميل الشامل للمركبات العضوية المتطايرة كمية الملوثات التي يجب تدميرها أو احتجازها أو استعادتها. لذلك يمكن أن يحتاج مصدران لهما نفس تدفق الهواء إلى أنظمة مختلفة تمامًا.

اقرأدليل معالجة المركبات العضوية المتطايرة الصناعيةللحصول على القائمة المختصرة للتكنولوجيا الكاملة. بالنسبة للخيارين الشائعين، فإنRTO مقابل دليل الكربون المنشطيشرح كيف يغير تدفق الهواء والتحميل وجدول التشغيل تكلفة دورة الحياة.

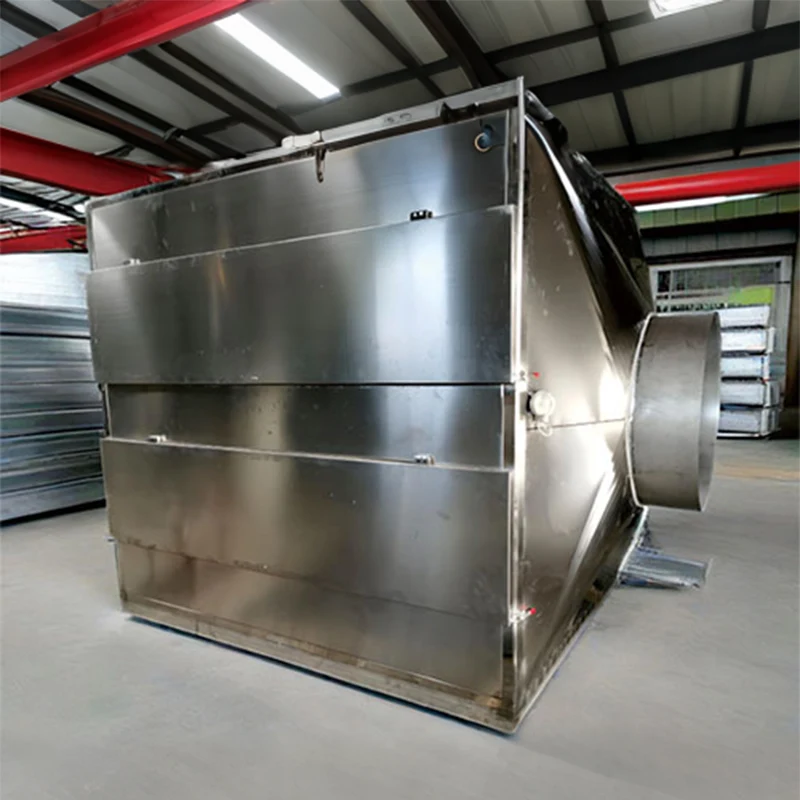

يجب أن تستمر مشاريع الكربون معاختراق الكربون المنشط ودليل الاستبدال. يمكن للمشاريع الحرارية استخدامدليل مبدأ العمل RTOلتوصيل تحميل المركبات العضوية المتطايرة مع استعادة الحرارة والمراقبة.

بناء خطة قياس تمثل الإنتاج

الحساب جيد فقط مثل القياسات التي تكمن خلفه. قم بتسجيل بدء التشغيل والإنتاج العادي والحد الأقصى من الإنتاجية وتغيير المنتج والتنظيف وإيقاف التشغيل عندما تؤثر هذه الحالات على الانبعاثات. يجب أن تلتقط محطات الدفع فترات قمم قصيرة بدلاً من الاعتماد فقط على متوسط ​​التحول.

تُستخدم الطريقة الثانية لوكالة حماية البيئة (EPA) والأساليب ذات الصلة في قياسات سرعة غاز المداخن أو القناة والتدفق الحجمي. تشير وكالة حماية البيئة إلى أن نتائج تدفق الطريقة الثانية تُستخدم مع قياسات الملوثات لتحديد معدلات انبعاث الملوثات. الوكالةمؤشر طريقة الاختبار المنشوريسرد طرق التدفق والرطوبة والأكسجين والمركبات العضوية المطبقة.

يتضمن سجل القياس المفيد ما يلي:

• موقع أخذ العينات وطريقة الاختبار
• خط الإنتاج والمنتج والإنتاجية وحالة التشغيل
• أساس تدفق الهواء ودرجة الحرارة والضغط والرطوبة والأكسجين
• تركيزات المدخل والمخرج مع ما يعادل التقارير
• وقت البدء والانتهاء لكل شوط
• ضبط نظام التحكم والإنذارات أثناء التشغيل
• أي تجاوز أو تسرب أو صيانة أو حالة غير طبيعية

قائمة مراجعة بيانات RFQ لمعالجة المركبات العضوية المتطايرة

• تدفق الهواء الطبيعي والحد الأدنى والحد الأقصى على أساس فعلي أو قياسي
• تركيز المركبات العضوية المتطايرة العادي والذروي على أساس رطب/جاف وإعداد التقارير
• قائمة المركبات والكسور التقريبية وبيانات السلامة
• تم حساب التحميل الشامل للمركبات العضوية المتطايرة العادية وذروةها بالكيلوجرام/ساعة
• درجة الحرارة والرطوبة والأكسجين والضغط والملوثات المشتركة
• ساعات التشغيل اليومية والسنوية حسب حالة الإنتاج
• تركيز المخرج المطلوب أو حد الكتلة أو كفاءة الإزالة
• التقاط معلومات الكفاءة للغطاء أو العلبة
• طريقة الاختبار المطبقة ومتوسط ​​المدة وشروط التصريح
• التوسع في الإنتاج المستقبلي وحالات الاضطراب الموثوقة

الأسئلة المتداولة

كيف أقوم بالتحويل من ملجم/م³ إلى كجم/ساعة؟

اضرب التركيز بالملجم/م3 في تدفق الهواء بالمتر المكعب/الساعة، ثم اقسمه على 1,000,000. تأكد من أن كلا القيمتين تستخدمان ظروفًا فعلية أو قياسية، رطبة أو جافة متوافقة.

هل يمكنني حساب كفاءة إزالة المركبات العضوية المتطايرة من التركيز وحده؟

فقط عندما تكون معدلات تدفق المدخل والمخرج وقواعد التقارير متكافئة. بخلاف ذلك، قم بحساب معدلات كتلة المدخل والمخرج بشكل منفصل وقارن تلك القيم.

هل m³/h وNm³/h قابلان للتبادل؟

يصف الرقم m³/h عمومًا الغاز في ظروف التشغيل الفعلية، بينما يشير Nm³/h إلى الظروف العادية المذكورة. ويجب تحديد درجة الحرارة والضغط المرجعيين الدقيقين قبل التحويل.

لماذا يكون التحكم الشامل في المركبات العضوية المتطايرة أقل من كفاءة الجهاز؟

يعالج الجهاز الانبعاثات الملتقطة فقط. يجمع الأداء الإجمالي بين كفاءة الالتقاط وكفاءة جهاز التحكم، وبالتالي فإن الخسائر في الغطاء أو العلبة تقلل النتيجة بالنسبة لمصدر الإنتاج الكامل.
