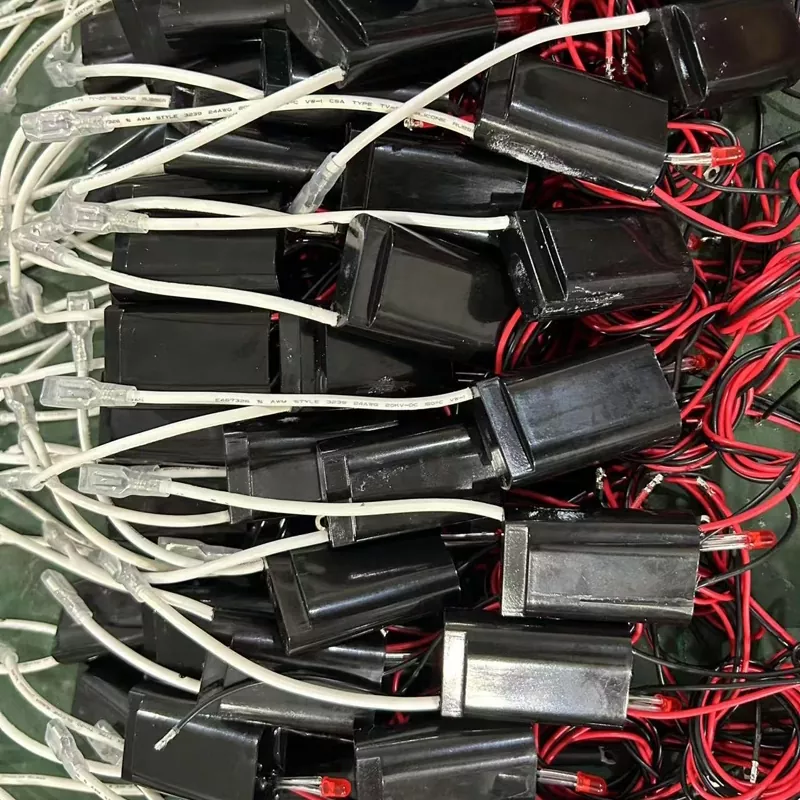

ديفايوفر المدمجةوحدة الجهد العالي DCمصمم لتحويل مدخلات التيار المستمر ذات الجهد المنخفض إلى مخرجات تيار مستمر ثابتة عالية الجهد لأجهزة تنقية الهواء، والمؤينات، وأجهزة البلازما، وأنظمة الترسيب الكهروستاتيكي، وغيرها من معدات معالجة الهواء منخفضة الطاقة. مع مدخلات 5 فولت أو 12 فولت، وخيارات إخراج 5-9 كيلو فولت، ومساحة مدمجة 51 × 32 × 19 مم، ووظائف الحماية المتكاملة، هذه الوحدة مناسبة لمصممي المعدات الذين يبحثون عن حل طاقة عالي الجهد موفر للمساحة.
لا يلزم دائمًا أن يكون مصدر الجهد العالي كبيرًا أو معقدًا أو يصعب دمجه. تتطلب أجهزة تنقية الهواء والتأين والبلازما والأجهزة الكهروستاتيكية الحديثة بشكل متزايد مكونات طاقة مدمجة يمكنها توفير جهد ثابت أثناء تركيبها داخل المعدات ذات المساحة المحدودة. مصممة بشكل جيدوحدة الجهد العالي DCيحول طاقة التيار المستمر ذات الجهد المنخفض إلى خرج عالي الجهد يتم التحكم فيه، مما يوفر الطاقة الكهربائية التي تتطلبها الأقطاب الكهربائية أو المؤينات أو المجمعات الكهروستاتيكية أو خلايا البلازما الصغيرة.
تدعم وحدة DeFa إدخال DC 5V أو DC 12V وإخراج 5kV إلى 9kV DC المعتمد على الطراز. يصل معدل استهلاك الطاقة إلى 3 وات، بينما يقتصر تيار الإخراج النموذجي على .50.5 مللي أمبير. الهيكل المغلف، والأسلاك القابلة للتكوين، وحماية الدائرة القصيرة، والحد من التيار الزائد، وحماية الحمل المفتوح يجعلها عملية لتكامل معدات OEM.
جدول المحتويات
- ما هي وحدة الجهد العالي DC؟
- كيف تعمل وحدة الجهد العالي DC؟
- المواصفات الرئيسية ومعايير التصميم
- أين يتم استخدام وحدات التيار المستمر ذات الجهد العالي؟
- ما الذي يجب على المهندسين مراعاته أثناء التكامل؟
- المزايا الرئيسية لمعدات OEM
- كيفية اختيار الوحدة المناسبة؟
- الأسئلة المتداولة
- خاتمة
ما هي وحدة الجهد العالي DC؟
وحدة الجهد العالي DC عبارة عن مكون مدمج لتحويل الطاقة يقوم بتحويل مدخلات DC المنخفضة نسبيًا إلى جهد خرج DC أعلى بكثير. بدلاً من تصميم دائرة عالية الجهد من محولات فردية، ومكونات التبديل، والمقومات، ودوائر الحماية، وهياكل العزل، يمكن لمصنعي المعدات دمج وحدة مخصصة عالية الجهد في المنتج المضيف.
تعتبر هذه البنية مفيدة بشكل خاص عندما تكون مساحة التثبيت محدودة. تبلغ أبعاد وحدة DeFa 51 × 32 × 19 ملم فقط وتزن حوالي 25 جرامًا، مما يسمح بدمجها في أجهزة تنقية الهواء المحمولة، ومؤينات سطح المكتب، ومعطرات هواء السيارات، وأجهزة التعقيم، وملحقات التدفئة والتهوية وتكييف الهواء (HVAC)، وغيرها من المعدات المدمجة.
يمكن تكوين الخرج وفقًا للنموذج المحدد، مع مستويات الجهد المتاحة من 5 كيلو فولت إلى 9 كيلو فولت. اعتمادًا على التطبيق، يمكن استخدام مخرجات الجهد العالي لتوليد الأيونات السالبة، أو الترسيب الكهروستاتيكي، أو أنظمة توليد البلازما الصغيرة.
كيف تعمل وحدة الجهد العالي DC؟
مبدأ التشغيل الأساسي هو عملية تحويل الجهد متعددة المراحل. يقوم مدخل التيار المستمر ذو الجهد المنخفض أولاً بتشغيل المذبذب أو دائرة التبديل. تعمل هذه الدائرة على تنشيط الجانب الأساسي لمحول تصعيدي. يقوم المحول بزيادة الجهد، وبعد ذلك تقوم دائرة المقوم بتحويل الإشارة الكهربائية المحولة إلى تيار مستمر عالي الجهد.
تم تصميم دائرة الخرج بخصائص الحد من التيار بحيث يمكن للوحدة توفير الجهد العالي دون الحاجة إلى طاقة خرج عالية. هذا التمييز مهم لأن العديد من تطبيقات التأين والكهرباء الساكنة تحتاج إلى مجال كهربائي عالي بدلاً من كمية كبيرة من التيار الكهربائي.
- مرحلة الإدخال:يستقبل تيار مستمر 5 فولت أو تيار مستمر 12 فولت.
- مرحلة التذبذب:يولد إشارة التبديل التي يتطلبها المحول.
- مرحلة الارتقاء:يرفع جهد الدخل المنخفض إلى الجهد العالي.
- مرحلة التصحيح:ينتج مخرج التيار المستمر عالي الجهد المطلوب.
- مرحلة الحماية:يساعد على الحد من التيار غير الطبيعي وحماية الدائرة أثناء ظروف الخطأ.
تجعل هذه البنية المدمجة وحدة مخصصة عالية الجهد أسهل في التكامل من بناء دائرة طاقة عالية الجهد كاملة من الصفر.
المواصفات الرئيسية ومعايير التصميم
قبل اختيار وحدة طاقة عالية الجهد، يجب على المهندسين تقييم توافق المدخلات، وجهد الخرج، واستهلاك الطاقة، والأبعاد المادية، والأسلاك، ونطاق درجة الحرارة، والعزل، ووظائف الحماية. يلخص الجدول التالي المواصفات الرئيسية لحل DeFa.
| المعلمة | مواصفة | الاعتبارات الهندسية |
|---|---|---|
| جهد الإدخال | تيار مستمر 5 فولت أو تيار مستمر 12 فولت ± 10% | متوافق مع العديد من الأنظمة الإلكترونية ذات الجهد المنخفض |
| الجهد الناتج | 5 كيلو فولت – 9 كيلو فولت تيار مستمر | تم اختياره وفقًا لمتطلبات القطب الكهربائي والتطبيق |
| القوة المقدرة | ما يصل إلى 3 واط | مناسبة للتطبيقات المدمجة ومنخفضة الطاقة |
| تيار الإخراج | عادة .50.5mA | محدود داخليًا لنطاق التطبيق المقصود |
| أبعاد | 51 × 32 × 19 ملم | مفيد للمعدات ذات المساحة المحدودة |
| وزن | تقريبا. 25 جرام | يساعد على تقليل وزن المعدات المضافة |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية | مناسبة لمجموعة واسعة من ظروف المعدات الداخلية |
| حماية | حماية من التيار الزائد وقصر الدائرة والحمل المفتوح | يساعد على تحسين الموثوقية على مستوى النظام |
| اتصال الإخراج | سلك توصيل عالي الجهد | يمكن تكوين طول الرصاص لتكامل المعدات |
للحصول على اختيار فني مفصل، يجب على المهندسين مطابقة الخصائص الكهربائية للوحدة مع هندسة القطب وحالة الحمل ومسافة العزل وتصميم العلبة وبيئة التشغيل للمنتج النهائي.
أين يتم استخدام وحدات التيار المستمر ذات الجهد العالي؟
إن عامل الشكل المدمج والتصميم منخفض الطاقة لوحدة الجهد العالي يجعلها مناسبة للعديد من التطبيقات الكهروستاتيكية ومعالجة الهواء.
معدات تنقية الهواء
في أنظمة تنقية الهواء الكهروستاتيكية، يخلق الجهد العالي مجالًا كهربائيًا يدعم شحن الجسيمات وجمعها. يمكن للوحدة أيضًا تشغيل مكونات توليد الأيونات السالبة المستخدمة كجزء من تصميم معالجة الهواء.
مولدات الأيونات السالبة
تتطلب المؤينات المكتبية ومعطرات الهواء المحمولة وغيرها من أجهزة توليد الأيونات المدمجة مصدرًا عالي الجهد دون إضافة مجموعة كبيرة من إمداد الطاقة. يمكن لمحول الجهد العالي الصغير DC تبسيط هذا التكامل.
أجهزة البلازما
يمكن أن تتطلب أنظمة البلازما الصغيرة مصدرًا عالي الجهد يتم التحكم فيه لتحديد الظروف الكهربائية التي تحتاجها خلية البلازما. اعتمادًا على التصميم، يمكن للوحدة أن تدعم مولدات البلازما المدمجة المستخدمة لمعالجة الروائح أو التطبيقات المتعلقة بالأسطح.
ملحقات التدفئة والتهوية وتكييف الهواء ومعالجة الهواء
يمكن أيضًا دمج وحدات الجهد العالي في وحدات ملف المروحة، والمؤينات المثبتة على القنوات، وغيرها من ملحقات معالجة الهواء المستمرة حيث تكون مساحة التثبيت المتاحة محدودة.
المعدات الطبية والمخبرية
يمكن لمعدات تنظيف الهواء والتطهير المتخصصة ذات الطاقة المنخفضة استخدام مصادر طاقة مدمجة عالية الجهد حيث تتطابق المتطلبات الكهربائية مع مواصفات الوحدة وتتضمن المعدات النهائية تدابير السلامة المناسبة.
ما الذي يجب على المهندسين مراعاته أثناء التكامل؟
تتطلب المكونات ذات الجهد العالي أكثر من مجرد التوافق الكهربائي. يجب أخذ التصميم الميكانيكي، والعزل، والأسلاك، والظروف الحرارية، والتداخل الكهرومغناطيسي، وحماية المستخدم في الاعتبار أثناء تطوير المنتج.
- إزالة الجهد العالي:الحفاظ على التباعد المناسب بين مخرجات الجهد العالي والمكونات الموصلة.
- العزل:استخدم مواد عازلة مناسبة حول طرف الجهد العالي والأسلاك.
- تصميم العلبة:لا ينبغي الوصول إلى قسم الجهد العالي أثناء التشغيل العادي.
- الإدارة الحرارية:احتفظ بالوحدة ضمن نطاق درجة حرارة التشغيل المحدد لها.
- الأسلاك:حدد الكابل المعزول عالي الجهد المناسب وحدد طول السلك المطلوب.
- إي إم سي:قد تتطلب الأنظمة الإلكترونية الحساسة الحماية أو التصفية أو توجيه الكابل بعناية.
- هندسة القطب:يؤثر تباعد القطب الكهربائي وشكله على متطلبات الجهد والسلوك الكهربائي.
يعمل البناء المغلف للوحدة على عزل مخرجات الجهد العالي عن مدخلات الجهد المنخفض. ومع ذلك، يظل مصممو المعدات النهائية مسؤولين عن تنفيذ التصميم المناسب للعزل والتغطية والتأريض والسلامة للمنتج النهائي.
ما هي المزايا الرئيسية لمعدات OEM؟
بالنسبة لمصنعي المعدات الأصلية، يمكن لوحدة الجهد العالي المدمجة أن تقلل من تعقيد التطوير مع تسهيل تعبئة المنتج الإجمالي.
- البصمة الميكانيكية المدمجة:تسمح الأبعاد 51 × 32 × 19 ملم بالتركيب في أماكن صغيرة نسبيًا.
- متطلبات طاقة الإدخال المنخفضة:يدعم الاستهلاك المقدر الذي يصل إلى 3 وات بنيات الأنظمة منخفضة الطاقة.
- خيارات الجهد المتعددة:تغطي النماذج المتوفرة متطلبات الإخراج من 5 كيلو فولت إلى 9 كيلو فولت.
- اتصالات قابلة للتكوين:يمكن تحديد طول سلك الجهد العالي وترتيبات الموصل وفقًا لتصميم المعدات.
- وظائف الحماية:تم دمج الحد من التيار الزائد، وحماية الدائرة القصيرة، وحماية الحمل المفتوح في الوحدة.
- القدرة على التكيف OEM:يمكن تقييم جهد الإدخال، وجهد الخرج، والقطبية، والإسكان، والتركيب، والأسلاك وفقًا للمتطلبات الخاصة بالمشروع.
كيف يجب عليك اختيار وحدة الجهد العالي المناسبة للتيار المستمر؟
يبدأ اختيار الوحدة الصحيحة بتحديد الحمل الكهربائي بدلاً من مجرد اختيار أعلى جهد متاح. لا يكون الجهد العالي أفضل تلقائيًا لأن تباعد الأقطاب الكهربائية وظروف الهواء والعزل واعتبارات الأوزون وأهداف التطبيق كلها تؤثر على أداء النظام.
بالنسبة لتطبيقات الأيونات السالبة، قد تكون نماذج الجهد الكهربي المنخفض مناسبة اعتمادًا على تصميم القطب الكهربائي. قد تتطلب أنظمة الترسيب الكهروستاتيكية ذات المسافات الأوسع بين القطب أو المجمع جهدًا أعلى. يجب تقييم تطبيقات البلازما وفقًا للخصائص الكهربائية لخلية التفريغ المحددة.
تتضمن قائمة الاختيار العملية ما يلي:
- تأكد مما إذا كان النظام المضيف يوفر مدخلات DC 5V أو DC 12V.
- تحديد جهد الخرج المطلوب بناءً على تباعد الأقطاب الكهربائية وتصميم التطبيق.
- تأكيد القطبية المطلوبة: إيجابية أو سلبية.
- حساب ميزانية الطاقة المتاحة للمعدات المضيفة.
- تحقق من مساحة التثبيت الفعلية.
- حدد طول كابل الجهد العالي المطلوب وترتيب الموصل.
- تقييم درجة حرارة التشغيل وظروف الضميمة.
- خذ بعين الاعتبار متطلبات التوافق الكهرومغناطيسي (EMC) في حالة تركيب الأجهزة الإلكترونية الحساسة في مكان قريب.
بالنسبة لمشاريع OEM، فإن توفير هذه التفاصيل للمورد في مرحلة عرض الأسعار يمكن أن يؤدي إلى إجراء المطابقة الفنية بشكل أسرع وتقليل تكرارات النماذج الأولية غير الضرورية.
الأسئلة المتداولة حول وحدات الجهد العالي DC
هل يمكن تعديل جهد الخرج أثناء تشغيل الوحدة؟
تستخدم الوحدة القياسية جهد خرج محدد من المصنع وفقًا للنموذج المحدد. إذا كان التطبيق يتطلب جهد خرج متغير، فيجب على المهندسين مناقشة وحدة مخصصة أو حل تحكم خارجي أثناء مرحلة التصميم.
كيف أختار بين مخرجات 5 كيلو فولت و9 كيلو فولت؟
يعتمد الجهد المطلوب بشكل أساسي على تكوين القطب الكهربائي وتطبيقه. قد تستخدم تطبيقات الأيونات السالبة عادةً 5 كيلو فولت - 7 كيلو فولت، بينما قد تتطلب الأنظمة الكهروستاتيكية ذات الفجوات الكبيرة في الأقطاب الكهربائية 8 كيلو فولت - 9 كيلو فولت. ينبغي تقييم التكوين الكامل للقطب والحمل قبل اختيار النموذج.
هل تولد وحدة الجهد العالي الأوزون؟
الوحدة نفسها عبارة عن مكون لتحويل الطاقة وليست مولدًا للأوزون. ومع ذلك، من المحتمل أن يتشكل الأوزون عند تطبيق جهد عالي على أقطاب كهربائية حادة في الهواء، خاصة عند الفولتية العالية. ولذلك ينبغي النظر في هندسة القطب الكهربائي ومستوى الجهد وتصميم النظام عندما يكون التحكم في الأوزون مهمًا.
هل يمكن استخدامه في الأجهزة المنزلية؟
تم تصميم الوحدة بتيار خرج محدود وعزل مغلف، لكن الجهاز النهائي لا يزال بحاجة إلى العزل الكهربائي المناسب والتأريض والسياج وهندسة السلامة. يجب ألا يكون الوصول إلى محطة الجهد العالي والأسلاك متاحًا للمستخدمين أثناء التشغيل العادي.
ما هي مدة الخدمة المتوقعة؟
في ظل ظروف التشغيل العادية وضمن نطاق درجة الحرارة المحدد، تتمتع الوحدة بعمر خدمة متوقع يزيد عن 20000 ساعة. يمكن أن يؤثر جهد الإدخال المفرط والتشغيل المطول عند أقصى درجة حرارة على عمر الخدمة، لذا يوصى بالإدارة الحرارية والكهربائية المناسبة.
هل العينات متاحة لاختبار النموذج الأولي؟
نعم. يمكن استخدام أوامر العينة لتقييم النموذج الأولي. عند طلب عينة، من المفيد تحديد جهد الإدخال المطلوب، وجهد الخرج، والقطبية، وطول سلك الجهد العالي بحيث يمكن تقييم التكوين المناسب.
الخلاصة: هل وحدة الجهد العالي المدمجة مناسبة لمعداتك؟
يمكن أن يكون مصدر الطاقة المدمج عالي الجهد بمثابة لبنة بناء مهمة لتنقية الهواء، والتأين، والترسيب الكهروستاتيكي، وتوليد البلازما، وملحقات التدفئة والتهوية وتكييف الهواء (HVAC)، وغيرها من التطبيقات ذات الجهد العالي منخفضة الطاقة. المفتاح ليس مجرد الحصول على جهد عالي، ولكن مطابقة جهد الخرج، وحدود التيار، والقطبية، والأبعاد الميكانيكية، والأسلاك، والعزل، وظروف التشغيل مع التصميم النهائي للمعدات.
مع إدخال 5 فولت أو 12 فولت تيار مستمر، وخيارات إخراج تيار مستمر 5-9 كيلو فولت، واستهلاك طاقة يصل إلى 3 وات، وهيكل مدمج 51 × 32 × 19 مم، وأسلاك قابلة للتكوين، ووظائف حماية متكاملة، يوفر حل DeFa لمطوري OEM نقطة بداية عملية لتكامل نظام الجهد العالي المدمج. إذا كنت تقوم بتطوير جهاز تنقية الهواء، أو المؤين، أو جهاز بلازما، أو نظام إلكتروستاتيكي، أو أي معدات أخرى تتطلب مصدرًا مدمجًا عالي الجهد، فاستكشف مواصفات وحدة الجهد العالي DC واتصل بنامع جهد الإدخال المطلوب، وجهد الخرج، والقطبية، وتكوين الحمل، ومتطلبات التثبيت للتقييم الفني.
