وحدة الجهد العالي DC

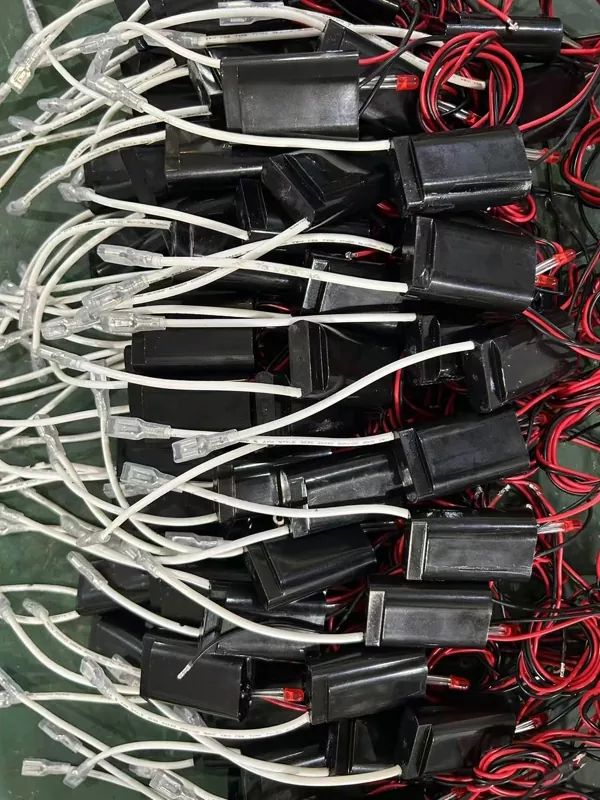

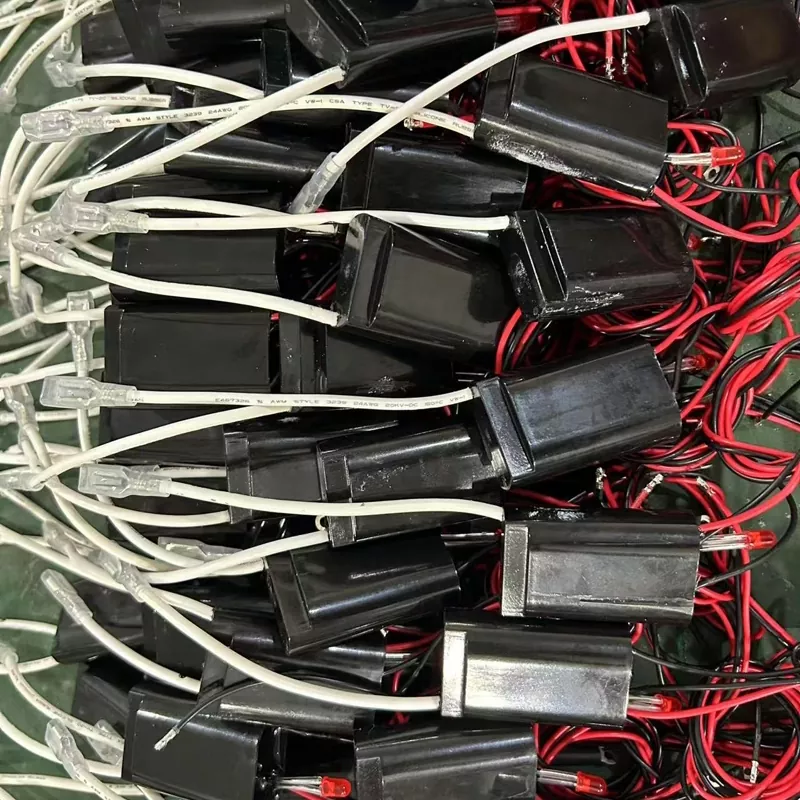

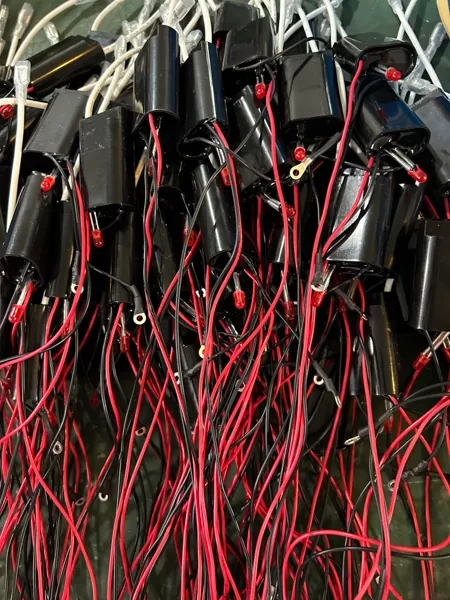

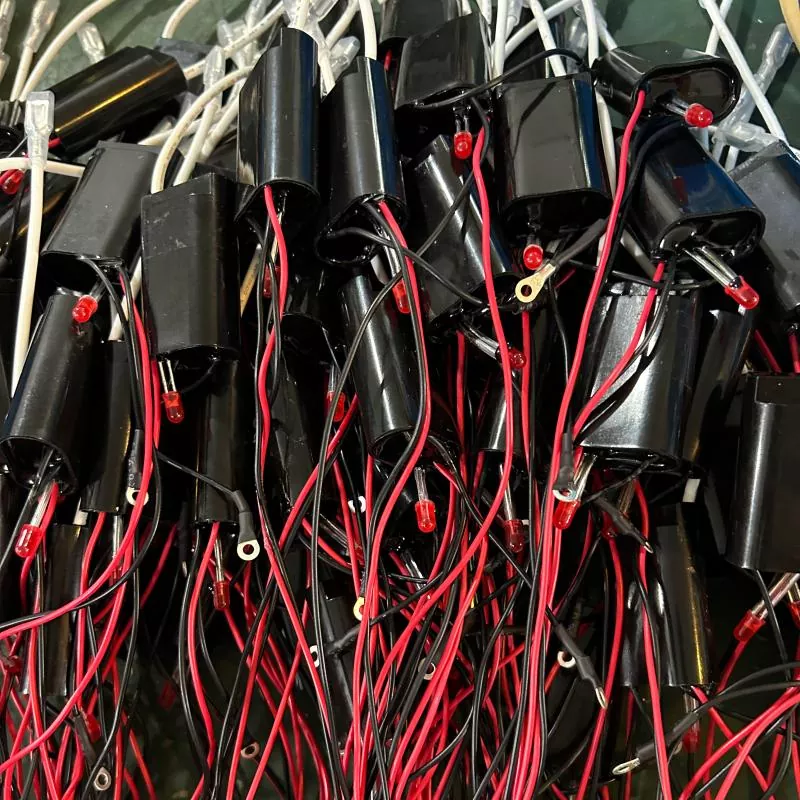

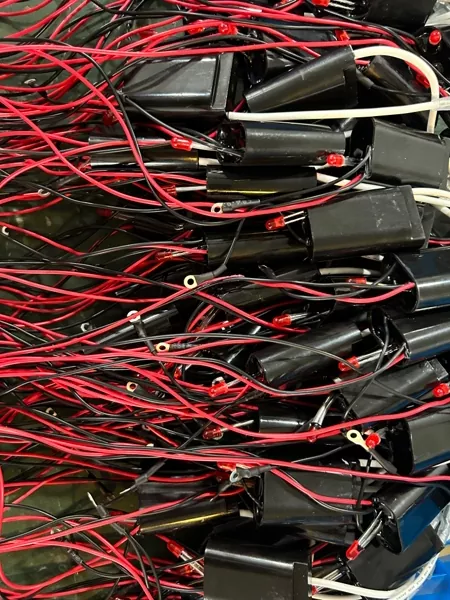

وحدة الجهد العالي DeFa DC عبارة عن مصدر طاقة مدمج مصمم لتوليد خرج ثابت عالي الجهد لهطول الأمطار الكهروستاتيكي وتوليد الأيونات السالبة وتطبيقات البلازما منخفضة الطاقة. يشار إلى الوحدة أيضًا باسم وحدة ESP أو وحدة الأيونات السالبة أو مولد الجهد العالي اعتمادًا على الاستخدام المستهدف. يتم توفيره بواسطة Shengyuan Technology تحت العلامة التجارية DeFa.

مع مساحة تبلغ 51 × 32 × 19 ملم واستهلاك طاقة مقدر يبلغ 3 وات، تم تصميم الوحدة للدمج في أجهزة تنقية الهواء والمطهرات المحمولة والأجهزة الطبية والعافية وغيرها من المعدات التي تتطلب مصدرًا صغيرًا للجهد العالي. تشمل خيارات الإدخال DC 5 V وDC 12 V، بينما يتم ضبط جهد الخرج في نطاق 5 كيلو فولت إلى 9 كيلو فولت وفقًا للنموذج المحدد.

المعلمات الكهربائية والميكانيكية

كيف تعمل الوحدة

تقوم الوحدة بتحويل جهد دخل التيار المستمر المنخفض إلى جهد خرج تيار مستمر مرتفع من خلال محول تصاعدي ودائرة مقوم. يقوم المذبذب المدمج بتشغيل الجانب الأساسي للمحول، ويتم تصحيح الخرج لإنتاج جهد عالي مستقر. تم تصميم الدائرة للحد من تيار الخرج إلى مستوى آمن، وهو أمر مهم للتطبيقات التي يتعرض فيها الجهد العالي للهواء أو يستخدم بالقرب من الاتصال البشري.

بالنسبة لتطبيقات الأيونات السالبة، يتم تكوين الوحدة لإنتاج قطبية إخراج سالبة. بالنسبة للترسيب الكهروستاتيكي، يتم تطبيق نفس الجهد العالي على قطب التفريغ ولوحة المجمع. في تطبيقات البلازما، يمكن للوحدة أن تقود خلية تفريغ حاجز عازل صغير.

اعتبارات التكامل

حجم صغير

تسمح المساحة التي تبلغ 51 × 32 × 19 ملم بالتركيب داخل أجهزة تنقية الهواء المحمولة ومعقمات سطح المكتب ومعطرات هواء السيارات والأجهزة المحمولة. يمكن إضافة فتحات التركيب أو الوسادات اللاصقة على الوجهين وفقًا لتصميم العميل.

أسلاك الإدخال والإخراج

تتوفر اتصالات الإدخال كرؤوس الدبوس أو الخيوط الملحومة. يتم توفير خرج الجهد العالي من خلال سلك معزول بالسيليكون لمنع القوس الزائد وتحمل الثني المستمر. يمكن تحديد طول سلك الجهد العالي.

السلامة والعزل

يتم تغليف الوحدة في غلاف مقاوم للهب يحمي الدائرة الداخلية من الغبار والرطوبة. يتم عزل مخرج الجهد العالي عن مدخلات الجهد المنخفض. تيار الإخراج محدود بطبيعته، مما يقلل من خطر حدوث صدمة كهربائية في ظل التشغيل العادي. ومع ذلك، ينبغي دائمًا وضع الوحدة داخل منتج نهائي مع عزل مناسب حول طرف الجهد العالي.

EMC والضوضاء

يتم تحديد تردد التبديل لتقليل الضوضاء المسموعة والتداخل الكهرومغناطيسي. إذا لزم الأمر، يمكن التوصية باستخدام مرشح RC خارجي أو كابل محمي للتطبيقات الحساسة.

التطبيقات النموذجية

• أجهزة تنقية الهواء:تعمل على تشغيل لوحات المرسب الكهروستاتيكية أو مولدات الأيونات السالبة في الوحدات السكنية والمحمولة.
• أجهزة الأيونات السالبة:يستخدم في المؤينات المكتبية ومعطرات هواء السيارات ومنتجات الصحة الشخصية.
• وحدات البلازما:تشغيل مولدات بلازما صغيرة لإزالة الروائح وتطهير الأسطح.
• الطب والصحة:مناسبة لغرف التطهير منخفضة الطاقة، وأنظمة شفط الأسنان، ووحدات تنظيف الهواء في المختبرات.
• ملحقات التدفئة والتهوية وتكييف الهواء:يتم تركيبها داخل وحدات لفائف المروحة أو المؤينات المثبتة على القنوات لمعالجة الهواء بشكل مستمر.

خيارات التخصيص

• جهد الخرج:ثابتة على جهد 5 كيلو فولت أو 6 كيلو فولت أو 7 كيلو فولت أو 8 كيلو فولت أو 9 كيلو فولت حسب الموديل. يمكن تقييم القيم المخصصة.
• جهد الإدخال:تيار مستمر 5 فولت أو تيار مستمر 12 فولت قياسي. قد تكون الفولتية الأخرى متاحة لأوامر الحجم.
• قطبية:يمكن تحديد الإخراج السلبي أو الإيجابي. يعتبر الإخراج السلبي شائعًا في تطبيقات تنقية الهواء.
• طول الرصاص ونوع الموصل:يمكن تخصيص طول الرصاص الجهد العالي وإنهائه.
• الإسكان والتركيب:يمكن توفير الوحدة بدون غلاف للتكامل المباشر لثنائي الفينيل متعدد الكلور أو مع حواف متصاعدة.

الموثوقية والاختبار

يتم اختبار كل وحدة من حيث جهد الخرج، وتيار الإدخال، وسلامة العزل قبل الشحن. تتضمن اختبارات العينات التشغيل المستمر عند التحميل الكامل لمدة 48 ساعة والتدوير الحراري بين -10 درجة مئوية و+60 درجة مئوية. بالنسبة للتطبيقات الطبية أو ذات الحجم الكبير، يمكن تقديم تقارير اختبار إضافية.

الأسئلة المتداولة

هل يمكن تعديل جهد الخرج أثناء التشغيل؟

لا، يتم تثبيت جهد الخرج في المصنع وفقًا للنموذج المختار. إذا كانت هناك حاجة إلى مخرج متغير، فستكون هناك حاجة إلى وحدة نمطية مختلفة أو دائرة تحكم خارجية. يمكننا مناقشة الحلول المخصصة لمشاريع الحجم.

كيف أعرف أي جهد الإخراج للاختيار؟

يعتمد جهد الخرج المطلوب على مسافة القطب الكهربائي والتطبيق المستهدف. بالنسبة لمولدات الأيونات السالبة، يعتبر 5 كيلو فولت إلى 7 كيلو فولت أمرًا شائعًا. بالنسبة للمرسبات الكهروستاتيكية ذات الفجوات العريضة في الصفائح، قد تكون هناك حاجة إلى 8 كيلو فولت إلى 9 كيلو فولت. يمكن لفريقنا الفني تقديم المساعدة بناءً على تكوين القطب الكهربائي الخاص بك.

هل تنتج هذه الوحدة الأوزون؟

الوحدة نفسها لا تنتج الأوزون مباشرة. قد يتولد الأوزون عندما يتم تطبيق الجهد العالي على قطب كهربائي حاد في الهواء، وخاصة عند الفولتية العالية. إذا كان التحكم في الأوزون أمرًا مثيرًا للقلق، فيمكن إبقاء جهد الخرج أقل من 6 كيلو فولت، أو يمكن استخدام تصميم قطب كهربائي مختلف.

هل الوحدة آمنة للاستخدام في الأجهزة المنزلية؟

تم تصميم الوحدة بتيار إخراج محدود وعزل مغلف. عند تركيبه داخل جهاز مؤرض بشكل صحيح، فإنه يلبي متطلبات السلامة ذات الجهد المنخفض للاستخدام المنزلي. ومع ذلك، يجب أن تكون أسلاك الإخراج ذات الجهد العالي مغلقة ولا يمكن للمستخدمين الوصول إليها.

ما هو عمر الخدمة النموذجي للوحدة؟

في ظل ظروف التشغيل العادية وضمن نطاق درجة الحرارة المحدد، تتمتع الوحدة بعمر خدمة متوقع يزيد عن 20000 ساعة. عوامل الفشل الرئيسية هي مدخلات الجهد الزائد والتشغيل المستمر عند أقصى درجة حرارة. تعمل الإدارة الحرارية المناسبة في الجهاز المضيف على تحسين طول العمر.

هل يمكنني طلب عينة للتقييم؟

نعم. أوامر عينة متاحة للنماذج والاختبار. قم بتوفير جهد الإدخال المطلوب، وجهد الخرج، والقطبية، وطول الرصاص عند تقديم الطلب.

حول تكنولوجيا شنغيوان

تعمل شركة Shengyuan Technology (العلامة التجارية DeFa) على تطوير إمدادات الطاقة ذات الجهد العالي وأنظمة توليد البلازما لأكثر من 20 عامًا. تقوم الشركة بتوريد المكونات والأنظمة الكاملة للمصنعين في أمريكا الشمالية وأوروبا وآسيا. تعتمد وحدة الجهد العالي DC الموضحة هنا على نفس التقنية الأساسية المستخدمة في معدات التنقية الصناعية الأكبر حجمًا، والتي تم تكييفها للتطبيقات المدمجة والتطبيقات التي تواجه المستهلك.
