نظام تنقية الهواء النقي للنفق

نظام تنقية الهواء النقي للأنفاق عبارة عن معدات تهوية وتنقية ذكية متخصصة مصممة للأماكن المرورية المغلقة مثل الطرق السريعة والأنفاق الحضرية والأنفاق الجبلية. إنه بمثابة نظام الدعم البيئي الأساسي للنقل الذكي.

تعتمد الأنفاق التقليدية فقط على المراوح النفاثة لنقل الهواء وتخفيف الملوثات الطبيعية، الأمر الذي لا يمكنه معالجة عوادم المركبات وتلوث الغبار بشكل أساسي. ويؤدي ذلك إلى تراكم الملوثات داخل الأنفاق وانخفاض الرؤية وتدفق العوادم مما يزعج المجتمعات المحيطة. يدمج نظام تنقية الهواء النقي في النفق الاستبدال الميكانيكي للهواء النقي، وإزالة الغبار الكهروستاتيكي عالي الجهد، وترشيح الغاز الضار، وتقنيات المراقبة والتحكم الذكية. فهو يستخرج الهواء الملوث من الأنفاق بشكل فعال، ويقوم بالتنقية العميقة للجسيمات والغازات الضارة، ويعيد الهواء النظيف إلى النفق أو يصرفه وفقًا للمعايير. من خلال تحقيق "التنقية في الموقع، وتدوير الهواء النقي، والانبعاثات المنخفضة للغاية"، فهو يحل تمامًا نقاط الضعف الصناعية المتمثلة في سوء التهوية، والتلوث الشديد، والاستهلاك العالي للطاقة، والإزعاج الكبير في الأنفاق المغلقة، مما يجعله معدات قياسية للأنفاق الذكية الخضراء الحديثة.

مبدأ التشغيل

يقوم النظام بإنشاء شبكة شاملة لقنوات الهواء باستخدام مراوح التدفق المحوري والمراوح النفاثة لجمع الهواء شديد التلوث من الأنفاق.

يمر الهواء بالتتابع عبر:

1. وحدة الترشيح الأولية: تزيل جزيئات الغبار الكبيرة والحطام

2. وحدة الترسيب الكهروستاتيكية ذات الجهد العالي: تلتقط الجسيمات الدقيقة

3. وحدة امتصاص وتحلل الغازات: تعالج الغازات الضارة

فهو يزيل بكفاءة الملوثات المرتبطة بحركة المرور بما في ذلك PM2.5، وغبار PM10، وعادم المركبات، وأكاسيد النيتروجين، وأول أكسيد الكربون، والمركبات العضوية المتطايرة. يتم إعادة إدخال الهواء النظيف المنقى إلى النفق ليحل محل الهواء الملوث بشكل مستمر. يقوم النظام بذكاء بضبط حجم الهواء ومستويات التنقية للتكيف مع الظروف المعقدة مثل تقلبات تدفق حركة المرور، والاختلافات في درجات الحرارة ليلا ونهارا، وتغيرات الطقس، مما يضمن الامتثال على مدار الساعة طوال أيام الأسبوع لبيئة حركة المرور في الأنفاق وجودة الهواء المحيط.

المزايا الأساسية

1. التنقية العميقة الشاملة للتلوث المروري المعقد

تتكون ملوثات الأنفاق من عوادم السيارات وغبار الإطارات، مما يخلق تلوثًا مختلطًا من الجسيمات والغازات الضارة التي لا يمكن للتهوية التقليدية إلا أن تخففها ولكنها لا تقضي عليها. يعتمد نظام تنقية الهواء النقي في النفق تقنية تنقية مركبة مع إزالة الغبار الكهروستاتيكي عالي الجهد ووحدات ترشيح الغاز المتخصصة. فهي تلتقط غبارًا فائق الدقة يصل حجمه إلى 0.01 ميكرومتر، مما يحقق كفاءة تنقية تزيد عن 85% لجزيئات PM2.5 وPM10. كما أنه يمتص ويتحلل على وجه التحديد أكاسيد النيتروجين وأول أكسيد الكربون وروائح العادم، مما يحسن رؤية النفق بشكل شامل، ويزيل إعاقة رؤية القيادة الناجمة عن تراكم الضباب والدخان، ويعزز بشكل كبير سلامة حركة المرور في الأنفاق، ويعالج بشكل كامل قيود التنقية غير الكاملة للتهوية التقليدية.

2. التنظيم الديناميكي الذكي مع توفير كبير في الطاقة

تعمل مراوح الأنفاق التقليدية بكامل طاقتها على مدار الساعة طوال أيام الأسبوع، مما يؤدي إلى استهلاك مرتفع للغاية للطاقة وإهدار الموارد. تم تجهيز هذا النظام بمنصة مراقبة ذكية لإنترنت الأشياء مع أجهزة استشعار عالية الدقة تجمع البيانات الأساسية في الوقت الفعلي على مدار الساعة طوال أيام الأسبوع، بما في ذلك تدفق حركة المرور في الأنفاق والرؤية وتركيزات الغاز الضارة ودرجة الحرارة والرطوبة. استنادًا إلى الخوارزميات الذكية، فإنه يضبط ديناميكيًا سرعة المروحة وحجم هواء التنقية ومستويات التشغيل. إنه يزيد الطاقة تلقائيًا للتنقية المكثفة أثناء ساعات الذروة المرورية وتجاوزات التلوث، ويدخل في وضع الاستعداد منخفض الطاقة أثناء فترات حركة المرور المنخفضة بجودة هواء جيدة. بالمقارنة مع أنظمة التهوية التقليدية ذات الحالة الثابتة، فإنها تحقق توفيرًا شاملاً للطاقة بنسبة تزيد عن 60%، مما يقلل بشكل كبير من تكاليف تشغيل الأنفاق على المدى الطويل وتلبية متطلبات البناء البلدية منخفضة الكربون.

3. عملية طويلة الأمد خالية من المواد الاستهلاكية مع تكاليف صيانة منخفضة للغاية

تستخدم وحدة التنقية الأساسية ألواح كهروستاتيكية معدنية قابلة للغسل بدون مواد استهلاكية يمكن التخلص منها مثل مرشحات HEPA، مما يتجنب تمامًا عيوب معدات الترشيح التقليدية بما في ذلك استبدال المرشح بشكل متكرر، والانسداد، ونمو العفن، والتلوث الثانوي. عندما تتراكم الغبار والأوساخ على الألواح، يمكن إعادة استخدامها بعد التنظيف التلقائي بواسطة المعدات أو الغسيل والتجفيف اليدوي. المكونات الأساسية قابلة لإعادة التدوير للاستخدام مدى الحياة دون أي تكاليف استبدال مستهلكة. تتميز المعدات ببنية قوية مقاومة للرياح ومقاومة للتقادم، وتتكيف مع الظروف القاسية المتمثلة في الغبار العالي والرطوبة العالية والتشغيل المتواصل على مدار الساعة طوال أيام الأسبوع في الأنفاق. ومع معدلات الفشل المنخفضة للغاية التي تتطلب صيانة روتينية ربع سنوية فقط، فإنه يقلل بشكل كبير من تكاليف العمالة وتشغيل المواد للأنفاق البلدية.

4. تنقية الموقع بانبعاثات منخفضة للغاية للتخلص من اضطراب العادم

تقوم تهوية الأنفاق التقليدية بتفريغ العادم والغبار عالي التركيز مباشرة إلى المناطق المحيطة بمداخل ومخارج الأنفاق، مما يتسبب بسهولة في هواء عكر وروائح نفاذة وتلوث طويل الأمد للمناطق السكنية المحيطة وطرق البلدية، مما يؤدي إلى شكاوى السكان. يعتمد نظام تنقية الهواء النقي في النفق على وضع "تنقية الدورة الداخلية + التفريغ المتوافق"، حيث يتم تنقية الهواء الملوث في النفق قبل التفريغ. يتم تقليل محتوى الملوثات في الهواء المفرغ إلى حد كبير، مما يتوافق تمامًا مع معايير حماية البيئة البلدية. إنه يحل بشكل أساسي مشاكل فائض عادم الأنفاق، واضطراب الغبار، وتلوث الهواء المحيط، مما يؤدي إلى إنشاء أنفاق خضراء وصديقة للبيئة مناسبة للبناء في المناطق الحضرية الأساسية.

5. قدرة استثنائية على التكيف مع البناء المرن والتعديل التحديثي

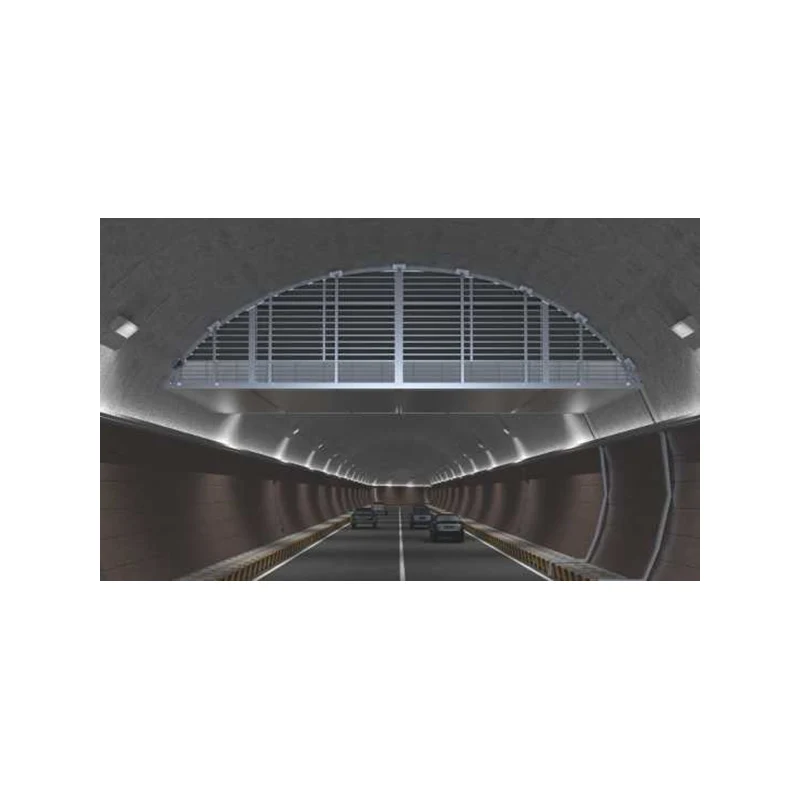

يدعم النظام طرق تركيب متعددة بما في ذلك الأنواع المضمنة في العمود، والمثبتة في سقف النفق، والأنواع المركزية في غرفة الآلة، والتي لا تتطلب تعديلات كبيرة على الهيكل الرئيسي للنفق. وهو متوافق مع كل من مشاريع الأنفاق الجديدة وتعديل الأنفاق القديمة الموجودة. يمكن تكوين مصفوفات المعدات بمرونة بناءً على طول النفق وحجم حركة المرور ومنطقة المقطع العرضي. مع وحدات مفردة ذات تدفق هواء عالي ووصلة متعددة الوحدات للتغطية الكاملة، فإنها تحقق استبدال وتنقية شاملة للهواء النقي بدون زاوية ميتة لكل من الأنفاق الحضرية القصيرة وأنفاق الطرق السريعة الجبلية الطويلة، مما يوفر توافقًا وقدرة على التكيف بشكل ممتاز. بيئة مرورية معززة وتحسين سلامة القيادة نظرًا لأن الأنفاق عبارة عن مساحات مرورية مغلقة أو شبه مغلقة، فهي عرضة لتراكم الدخان والعوادم مما يقلل من الرؤية ويسبب عدم الراحة في الصدر للسائقين والركاب، مما يؤدي بسهولة إلى حوادث مرورية. يقوم النظام بتدوير الهواء وتنقيته باستمرار، مما يحافظ على هواء النفق النقي والرؤية الممتازة المستقرة، ويزيل النقاط العمياء في رؤية القيادة، ويقلل بشكل كبير من حدوث الاصطدامات الخلفية والحوادث الأخرى، مع تحسين راحة القيادة وضمان تشغيل النفق بشكل آمن وفعال ومنتظم.

دراسات الحالة الهندسية

الحالة 1: نفق Yuntong Road Guangqu في بكين - التحديث التحديثي المنخفض للغاية للانبعاثات في المنطقة الحضرية الأساسية

يعد نفق Beijing Guangqu Road Yuntong نفقًا شريانيًا حضريًا رئيسيًا يتميز بحركة مرور كثيفة وكثيفة. في ظل وضع التهوية التقليدية، أدى تراكم العادم الشديد عند مداخل ومخارج النفق، وانخفاض الرؤية، والاضطراب الواضح في تدفق العادم إلى خلق ضغط بيئي كبير. اعتمد المشروع نظامًا موحدًا لتنقية الهواء النقي في النفق مع هيكل تنقية ثلاثي: الترشيح الأولي، والترسيب الكهروستاتيكي، وترشيح غاز ثاني أكسيد النيتروجين، مقترنًا بمراوح تدفق محورية عالية الطاقة. تتمتع كل مجموعة من المعدات بحد أقصى لحجم هواء التنقية يبلغ 180 مترًا مكعبًا في الثانية. وقد تم تجهيز النظام بآلية تشغيل ذكية موقوتة تركز على ساعات الذروة الصباحية والمسائية وفترات حركة المرور الكثيفة في منتصف النهار، مما يوفر تنقية هواء النفق بشكل ديناميكي على مدار الساعة طوال أيام الأسبوع.

بعد التنفيذ، تم تقليل نسبة PM2.5 والغبار العالق داخل النفق بشكل كبير، وتحسنت الرؤية بشكل كبير، وأصبحت رؤية القيادة واضحة. أظهر الاختبار انخفاضًا بنسبة تزيد عن 85% في ملوثات هواء عادم الأنفاق، مما يحقق تفريغًا متوافقًا تمامًا. لقد حل تمامًا مشاكل رائحة العادم وتلوث الهواء وشكاوى السكان المحيطة عند مداخل ومخارج الأنفاق. قدم وضع التشغيل والإيقاف الذكي عند الطلب توفيرًا رائعًا في الطاقة مقارنة بنظام المروحة الأصلي، مع التشغيل والصيانة المريحة، ليصبح حالة معيارية لتحويل التنقية الخضراء لأنفاق بكين الحضرية.

الحالة 2: نفق طريق كولون المركزي في هونج كونج - مشروع تنقية شامل بتدفق هواء عالي للغاية

نفق كولون المركزي في هونغ كونغ هو نفق شرياني حضري كبير ذو حمل مروري مرتفع للغاية ومتطلبات صارمة لقدرة تنقية الهواء والاستقرار والمعايير البيئية. قام المشروع بنشر 9 مجموعات من أنظمة تنقية الهواء النقي للأنفاق واسعة النطاق والتي تدمج أربع تقنيات أساسية: الترشيح الكهروستاتيكي عالي الكفاءة، وإزالة الغازات الضارة، والتنظيف التلقائي، والمراقبة الذكية. يصل إجمالي حجم هواء معالجة النظام إلى 8.1 مليون متر مكعب في الساعة، مما يتيح تنقية دورانية شاملة عالية التردد لهواء النفق.

تعتمد المعدات على نظام مراقبة ذكي لربط بيانات تدفق حركة المرور في الوقت الحقيقي مع بيانات جودة الهواء، وضبط قوة التشغيل ديناميكيًا للتخلص من الاستهلاك غير الفعال للطاقة. تلتقط الوحدة الكهروستاتيكية عالية الجهد الغبار وجزيئات العادم متناهية الصغر بكفاءة، بينما تعمل وحدة الامتصاص المخصصة على تحلل الغازات الضارة. مع وظيفة التنظيف التلقائي، فإنه يضمن التشغيل المستقر على المدى الطويل دون تدهور الأداء. بعد الانتهاء من المشروع، قامت الشركة بتحويل وضع التهوية التقليدية للتخفيف السلبي للأنفاق بشكل كامل، مما أدى إلى تحقيق التنقية النشطة والامتثال في الموقع. تظل جودة الهواء الداخلي للأنفاق ممتازة باستمرار، ويتم حل مشكلات تلوث الهواء في المنطقة المحيطة بالكامل، مما يجعله مشروعًا قياسيًا عالميًا لتنقية الهواء النقي للأنفاق على نطاق واسع للغاية.

الحالة 3: نفق نانجينغ كاوتشانغمن - المشروع التجريبي للنفق الأخضر الذكي لشبكة الجيل الخامس

باعتباره نفقًا توضيحيًا حضريًا رئيسيًا يركز على التشغيل الذكي والصديق للبيئة، عالج نفق Nanjing Caochangmen نقاط الضعف الناتجة عن تراكم التلوث المغلق والاستهلاك العالي للطاقة من خلال نشر معدات تنقية الهواء النقي للنفق من النوع المصفوفي على دفعات. يتميز النظام بوحدة تنقية المجال الكهربائي عالية الجهد المصنوعة من الأنابيب النانوية الكربونية المبتكرة جنبًا إلى جنب مع تقنية التحكم الذكي لإنترنت الأشياء 5G، والتي تعمل على تصفية ملوثات حركة المرور المختلفة بدقة بما في ذلك PM2.5 وPM10 وأكاسيد النيتروجين والمركبات العضوية المتطايرة، مع كفاءة تنقية شاملة مستقرة تزيد عن 80%.

تتمتع المعدات بقدرة تشغيل تكيفية ذكية، بدء/إيقاف وضبط المستويات تلقائيًا بناءً على رطوبة النفق وتركيز الملوثات. يتم إيقاف تشغيله تلقائيًا لتوفير الطاقة في البيئات منخفضة التلوث والرطوبة العالية، مما يقلل بشكل كبير من استهلاك الطاقة غير الفعال. وبعد التحويل، لا توجد رائحة عادم أو تراكم دخان في النفق، وتبقى الرؤية مثالية في جميع الأوقات، مع انخفاض كبير في معدلات الحوادث المرورية. بالإضافة إلى ذلك، فإن المعدات لا تتطلب صيانة متكررة، فقط صيانة بسيطة ومنتظمة للتشغيل على المدى الطويل. وقد تم اختياره بنجاح كواحد من أفضل عشر حالات ابتكارية في مجال النقل الأخضر في مقاطعة جيانغسو، مما يوفر نموذجًا ناضجًا لتحويل الأنفاق الذكية الحضرية.

الحالة 4: نفق الطريق الدائري السادس شرق بكين - ترقية التهوية والتنقية للنفق القديم

يعد نفق الطريق الدائري السادس شرق بكين أحد أنفاق المرور الحضرية الرئيسية التي ظلت في الخدمة لفترة طويلة. معدات التهوية التقليدية الأصلية تحقق فقط الحمل الحراري للهواء دون تنقية العادم والغبار، مما يؤدي إلى مشاكل طويلة الأمد للهواء الداخلي العكر، وتراكم الغبار الشديد، والتلوث المفرط بالتفريغ. قامت هذه الترقية بتثبيت نظام تنقية الهواء النقي في النفق بشكل شامل باستخدام التثبيت المدمج في العمود مع نظام تنقية ثلاثي الطبقات: الترشيح الأولي، وإزالة الغبار الكهروستاتيكي العميق، وترشيح الغاز.

بعد الترقية، يقوم النظام بتصفية أكثر من 80% من الجسيمات والملوثات الضارة مثل أكاسيد النيتروجين بشكل ثابت. تم تحسين كفاءة دوران الهواء النقي للأنفاق بشكل كبير، مما أدى إلى حل مشاكل عدم كفاية حجم الهواء، ونقص التنقية، وارتفاع استهلاك الطاقة في نظام التهوية الأصلي. تعمل المعدات بثبات مع ضوضاء منخفضة، وتتكيف مع ظروف حركة المرور في الأنفاق على مدار الساعة طوال أيام الأسبوع. ولم يقتصر الأمر على تحسين بيئة المرور الداخلية وتحسين سلامة القيادة فحسب، بل أدى أيضًا إلى تحسين جودة الهواء بشكل شامل حول مداخل ومخارج النفق، مما حقق تأثيرات تجديد ملحوظة للنفق القديم من خلال التطبيق العملي وحماية البيئة.

خاتمة

يتغلب نظام تنقية الهواء النقي في النفق على العيوب المتأصلة في تهوية الأنفاق التقليدية: "التهوية فقط دون تنقية، والاستهلاك العالي للطاقة، والتلوث العالي". بفضل مزاياها الأساسية الستة المتمثلة في التنقية العميقة المركبة، والتنظيم الذكي لتوفير الطاقة، والصيانة المنخفضة بدون استهلاك، والانبعاثات البيئية المنخفضة للغاية، والقدرة على التكيف مع السيناريوهات الواسعة، والسلامة المرورية المحسنة، فقد أصبحت المعدات الداعمة الأساسية للتحول الذكي والأخضر للأنفاق الحديثة.

تؤكد العديد من حالات هندسة الأنفاق المحلية الرئيسية بشكل كامل أن هذا النظام يعمل بشكل فعال على حل نقاط الألم الأساسية بما في ذلك تراكم عادم الأنفاق، وتلوث الغبار، وعدم كفاية الرؤية، واضطراب العادم، والاستهلاك المفرط للطاقة. فهو لا يضمن حركة مرور آمنة وفعالة في الأنفاق ويحسن تجربة القيادة فحسب، بل يلبي أيضًا متطلبات حماية البيئة البلدية والحفاظ على الطاقة منخفضة الكربون. قابل للتكيف مع جميع سيناريوهات بناء الأنفاق الجديدة وتحديث الأنفاق القديمة، وهو حاليًا الحل الأمثل لمعالجة الهواء في أنفاق المرور مع قيمة تطبيق هندسي عالية للغاية واحتمالات تعميم.
