نظام تنقية ذكي لإمدادات الطاقة ونظام التحكم

تعد مجموعة نظام إمداد الطاقة والتحكم في DeFa Intelligent Purification عبارة عن وحدة تحكم متكاملة وإمدادات طاقة منصة أطلقتها شركة Shengyuan Technology لمشاريع معالجة غاز النفايات الصناعية. إنه يدمج بشكل كبير أ مولد عالي التردد وعالي الجهد، وحدة تحكم ذكية Siemens PLC، منطق حماية السلامة متعدد الطبقات، قدرات التحكم عن بعد في إنترنت الأشياء، وواجهات الإدارة للمعدات المساعدة. يوفر النظام موثوقة، إمدادات طاقة ذكية وآمنة وإدارة تشغيلية للتنقية الكهروستاتيكية والبلازما والهجينة المعدات. لقد تم تصميمه لتبسيط عملية التركيب والصيانة، وتقليل الاعتماد على العمل اليدوي، والتخلص من الأخطاء المخاطر التشغيلية عند المصدر من خلال آليات السلامة الاستباقية.

البنية الأساسية والوحدات الوظيفية

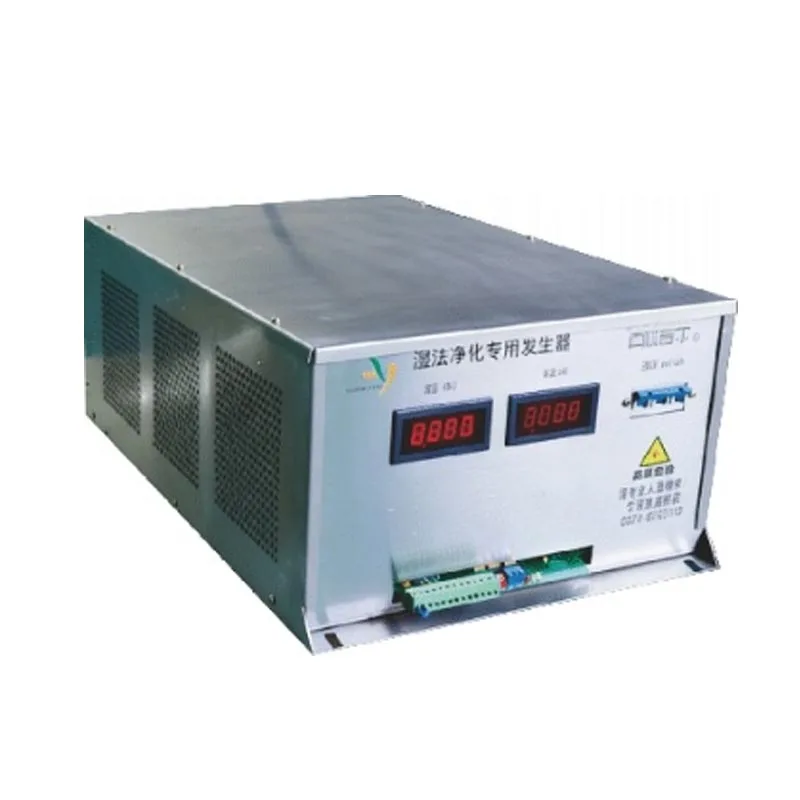

1. مولد متكامل عالي التردد وعالي الجهد

يتميز بتصميم مدمج وعملي بالكامل ومتكامل عالي التردد. بالمقارنة مع قوة تردد الخط التقليدية الإمدادات، فإن الإخراج عالي التردد يزيد بشكل كبير من عدد عمليات التصريف الفعالة لكل دورة، مما يعزز كفاءة التنقية بنسبة تزيد عن 10%. يتم ضبط كافة معلمات التشغيل وإدارتها بواسطة برنامج PLC، مما يتيح ذلك بدء التشغيل "التوصيل والتشغيل": تلغي المعلمات المعينة مسبقًا في المصنع الحاجة إلى الضبط المتكرر في الموقع بواسطة متخصصين المهندسين. أثناء التشغيل، يقوم النظام تلقائيًا بضبط خصائص الإخراج بناءً على الظروف في الوقت الفعلي، منع عمليات الإغلاق المتكررة الناجمة عن التقلبات التشغيلية وضمان أداء مستمر ومستقر للمعدات.

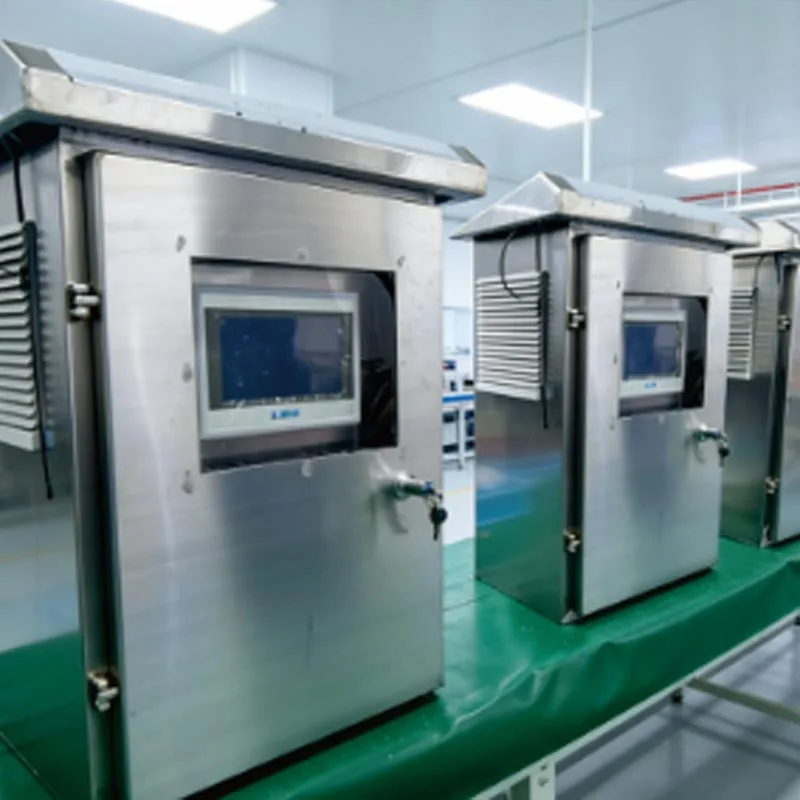

2. نظام التحكم الذكي Siemens PLC

تتمحور مجموعة نظام إمداد الطاقة والتحكم الذكي في التنقية حول جهاز PLC من شركة Siemens، وتتضمن التحكم خوارزميات محسنة بواسطة Shengyuan Technology استنادًا إلى عقدين من البيانات الهندسية. جميع وظائف النظام — بدءًا من تم دمج مخرجات الجهد العالي، وتنظيم سرعة المروحة، وتسلسلات التنظيف لأقفال السلامة المتداخلة في نظام موحد منطق التحكم. يوفر النظام وضعي تشغيل مزدوج (تلقائي ويدوي): في الوضع التلقائي، التحكم المرن تسمح التكنولوجيا للمولد بالتكيف مع ظروف غاز المداخن المعقدة والمتقلبة؛ في الوضع اليدوي، الصيانة يمكن للموظفين إجراء تعديلات دقيقة بناءً على متطلبات الموقع. تسجل سجلات النظام تلقائيًا كل معلمة التغيير والحدث التشغيلي، مما يسهل إمكانية التتبع والتشخيص.

3. نظام الحماية من الحرائق النشط ثلاثي المستويات

السلامة هي المبدأ التوجيهي لتصميم مجموعة التحكم DeFa؛ يقوم النظام بإشعال حريق من ثلاث طبقات آلية الوقاية والحماية تعمل من الخارج في:

الحماية من المستوى 1 - اكتشاف المخاطر الأمامية: عندما تكتشف أجهزة استشعار اكتشاف الشرر المثبتة في قناة المدخل الشرر أو جزيئات ذات درجة حرارة عالية في غاز المداخن، يقوم PLC على الفور بإيقاف تشغيل النظام ويمكن أن يشعل النار الرشاشات أو صمامات الإغلاق، وإيقاف الخطر قبل وصوله إلى المعدات.

حماية المستوى 2 - حماية منطق البرنامج: استخدام عتبات محددة مسبقًا للتيار ودرجة الحرارة والضغط في حالة التقلبات، يراقب النظام باستمرار التفريغ غير الطبيعي أو اتجاهات ارتفاع درجة الحرارة الموضعية. إذا أ عند تشغيل العتبة، يقوم النظام تلقائيًا بتقليل طاقة الخرج أو قطع الجهد العالي لمنع الإمكانات مخاطر التصعيد إلى النيران المكشوفة.

حماية من المستوى 3 - مراقبة السلامة الذاتية للمولد: يقوم المولد عالي الجهد بإجراء فحوصات ذاتية في الوقت الحقيقي الانحناء والدوائر القصيرة والأحمال الزائدة أثناء بدء التشغيل والتشغيل. إذا انحرفت أي معلمة تشغيل عن النطاق الآمن، يقوم المولد بقطع الإخراج على الفور والإبلاغ عن خطأ؛ يمكن استئناف العملية مرة واحدة فقط تعود الظروف إلى طبيعتها ويؤكد النظام الحالة.

تضمن إجراءات الحماية المتعددة التحكم في المعدات قبل أن يبدأ الحريق، مما يجعلها خاصة مناسب لمعالجة غازات العادم الصناعية التي تحتوي على مكونات قابلة للاحتراق.

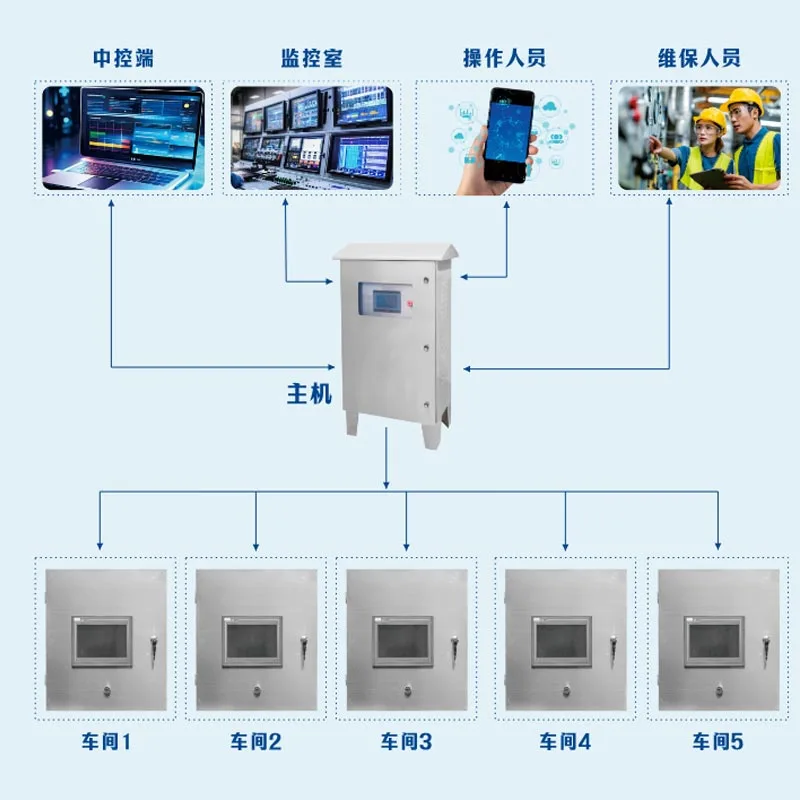

4. إنترنت الأشياء ونظام التحكم متعدد النقاط

تأتي مجموعة نظام الإمداد بالطاقة والتحكم في التنقية الذكية بشكل قياسي مع اتصال إنترنت الأشياء واجهة تدعم أساليب الإدارة عن بعد المختلفة:

• التحكم في التطبيقات عن بعد: يمكن للمستخدمين مراقبة حالة المعدات وتلقي إنذارات الأخطاء وإجراء التشغيل/إيقاف التشغيل أو تعديلات المعلمات في أي وقت وفي أي مكان عبر تطبيق الهاتف المحمول، مما يقلل بشكل كبير من تكاليف الفحص الروتيني.

• الإدارة المركزية (HMI/غرفة التحكم المركزية): تتميز بواجهات الألياف الضوئية أو Ethernet لضمان السلاسة التكامل مع وحدات تحكم المجال DC بالمصنع أو غرف التحكم المركزية، مما يتيح المراقبة المركزية وتسجيل البيانات لعدة أجهزة وحدات التنقية.

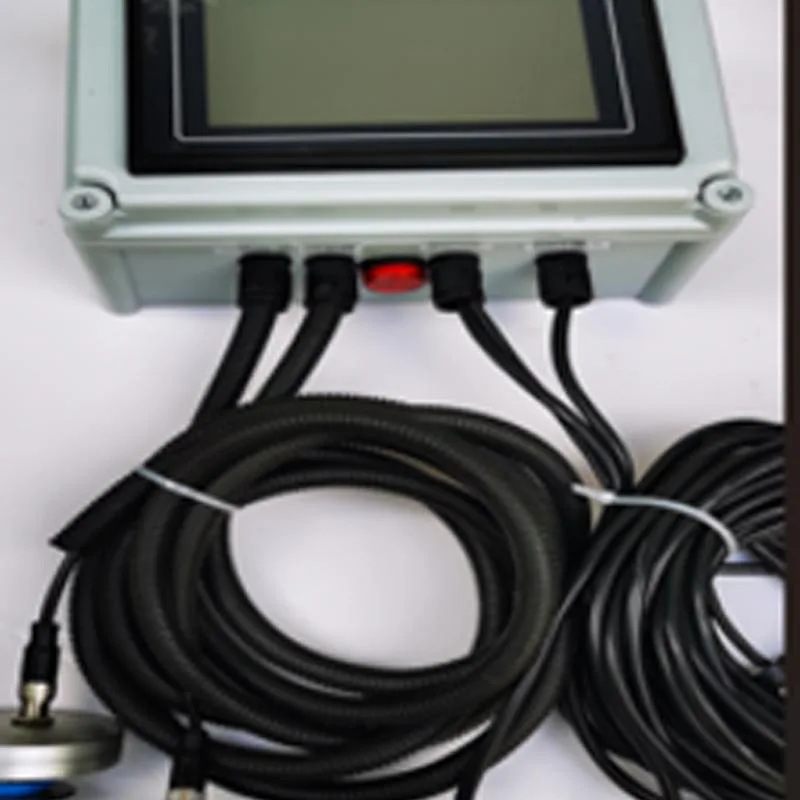

• التحكم متعدد النقاط/الشاشة المنقسمة: بالنسبة للمواقع واسعة النطاق، يمكن تركيب شاشات تحكم إضافية. هذه التواصل مع خزانة التحكم الرئيسية عبر الإيثرنت أو الألياف الضوئية، مما يسمح بالتحكم المحلي في أماكن مختلفة المواقع مع مزامنة المعلومات في الوقت الحقيقي عبر الشاشات.

• التشغيل/الإيقاف المتزامن عن بعد: يدعم تشابك الإشارة مع المعدات المرتبطة (مثل خط الإنتاج المراوح) لمزامنة نظام التنقية مع عملية الإنتاج، وبالتالي تجنب هدر الطاقة أثناء الخمول العملية.

5. التحكم في المعدات المساعدة والتشغيل والصيانة بلمسة واحدة

يدمج النظام واجهات التحكم للمعدات المساعدة، مثل المراوح، ومضخات التنظيف، والرذاذ الأبراج - مما يلغي الحاجة إلى خزائن تحكم إضافية:

• التحكم في المروحة: يوفر مخرجات لبدء/إيقاف المروحة وتنظيم السرعة. يمكن تعديل سرعة المروحة عن طريق شاشة تعمل باللمس أو عن بعد، ويتم دمج منطق التشغيل/الإيقاف في نظام قفل الأمان.

• وظيفة التنظيف التلقائي: تدعم مضخة التنظيف إعدادات التنظيف والمدة المجدولة. في الظروف المعرضة للتلوث (على سبيل المثال، الغبار العالي أو رذاذ الزيت)، وهذا يقلل بشكل فعال من تكرار التنظيف اليدوي يحافظ على كفاءة تنقية مستقرة.

• النواتج المرتبطة (على سبيل المثال، أبراج الرش): تتضمن مخرجات اتصال جافة محجوزة للربط مع المعدات الخارجية مثل أبراج الرش والصمامات، مما يتيح التنسيق المنطقي عبر نظام المعالجة بأكمله.

• التحكم في النظام بلمسة واحدة: يقوم المستخدمون ببساطة بالضغط على زر تشغيل واحد، ويقوم النظام بتنشيط المولد، والمروحة، وحدات التنظيف، وغيرها من المعدات في التسلسل المحدد مسبقا؛ يتم تنفيذ إيقاف التشغيل بالمثل بلمسة واحدة، مع تجنب ذلك إجراءات معقدة متعددة الخطوات وخطر الأخطاء التشغيلية. ويمكن أيضا أن تكون مهام التنظيف والصيانة يتم تنفيذها تلقائيًا عبر إدخال أمر واحد.

نظرة عامة على الواجهات الوظيفية للنظام

سيناريوهات التطبيق النموذجية

● أنظمة تنقية المركبات العضوية المتطايرة الصناعية (الكتروستاتيكي/البلازما)
● مشاريع تنقية أبخرة المطابخ التجارية
● مشاريع التحكم في الرائحة
● معالجة تيارات العادم المعقدة التي تحتوي على رذاذ الزيت، والرذاذ الحمضي، والجسيمات
● دعم وتحديث وتحديث معدات حماية البيئة المتوسطة والكبيرة الحجم

التعليمات

هل يستطيع هذا النظام تشغيل معدات التنقية الكهروستاتيكية أو البلازما مباشرة؟

نعم. يتميز النظام بمولد مدمج عالي التردد وعالي الجهد مصمم خصيصًا للتطبيقات مثل هطول الأمطار الكهروستاتيكية وتفريغ الحاجز العازل؛ يمكن مطابقة معلمات الإخراج بمرونة عبر برمجة نماذج مختلفة من مجالات التنقية الكهربائية أو مفاعلات البلازما. نحن نقدم أيضًا تكييف المعلمات الخدمات لتلبية متطلبات التحميل المحددة.

هل صحيح أن مولد الجهد العالي لا يحتاج إلى تشغيل في الموقع؟

نعم. يأتي المولد محملاً مسبقًا بمعلمات أساسية محسنة بناءً على الخبرة الهندسية الواسعة؛ يعمل النظام تلقائيًا بمجرد توصيل الحمل ومصدر الطاقة بشكل صحيح في الموقع. انها ديناميكية يتم ضبطه بناءً على التقلبات في درجة حرارة غاز المداخن والرطوبة والتركيز، مما يلغي الحاجة إلى تعديلات المعلمات اليدوية المتكررة التي تتطلبها المعدات التقليدية. الوضع اليدوي - والضبط الدقيق اللاحق - هو ضروري فقط لظروف التشغيل غير العادية للغاية أو التعديلات المحددة التي يبدأها المستخدم.

ما مدى موثوقية نظام الحماية من الحرائق ثلاثي المستويات؟

تشكل آلية الحماية ثلاثية المستويات حلقة مغلقة، تتراوح بين الكشف عن المخاطر الخارجية والاتجاه الداخلي التحليل إلى الاختبارات الذاتية على مستوى المكونات. تستخدم حماية المستوى 1 أجهزة استشعار مادية لاكتشاف الشرر مباشرة؛ المستوى 2 ويعتمد على عتبات السلامة التي تتم مراقبتها عن طريق المسح PLC عالي السرعة؛ والمستوى 3 يتكون من الحماية على مستوى الأجهزة داخل مصدر الطاقة ذات الجهد العالي نفسه. تم التحقق من صحة هذه البنية متعددة الطبقات عبر مئات من المشاريع الصناعية، مما يخفف بشكل فعال المخاطر المرتبطة بمعالجة غاز النفايات المحتوي على مواد قابلة للاحتراق مكونات.

كيف يتم ضمان أمن جهاز التحكم عن بعد؟

يستخدم النظام بروتوكولات اتصال من الدرجة الصناعية مع نقل البيانات المشفرة والإدارة المتدرجة امتيازات التشغيل عن بعد. تعمل الوظائف الحيوية، مثل التوقف في حالات الطوارئ وأقفال الأمان بشكل مستقل عن رابط الاتصال، مما يضمن بقاء منطق السلامة المحلي فعالاً حتى لو كان بعيدًا انقطع الاتصال. نوصي باستخدام الوظائف عن بعد للمراقبة وعمليات التشغيل/الإيقاف الروتينية، مع إعطاء الأولوية للمنطق المحلي لجميع الإجراءات الهامة للسلامة.

هل يمكن أن تتفاعل مع نظام التحكم المركزي الموجود لدينا؟

نعم. يوفر النظام واجهات إيثرنت وألياف ضوئية قياسية ويدعم البروتوكولات الصناعية مثل Modbus TCP، مما يسهل التكامل مع DCS أو SCADA أو منصات التحكم المركزية التابعة لجهات خارجية. يمكن لفريقنا الفني تقييم وتطوير الحلول المخصصة إذا كانت بروتوكولات محددة مطلوبة.

ماذا يحدث إذا تعطل النظام في حالة عدم وجود موظفين محترفين في الموقع؟

يتضمن النظام وظيفة التشخيص الذاتي المضمنة؛ تعرض شاشة العرض بوضوح رموز الأخطاء و الأوصاف، بينما يقوم التطبيق البعيد بدفع إشعارات التنبيه في نفس الوقت. تقنية Shengyuan Technology يستخدم فريق الدعم إمكانات الوصول عن بعد لتحليل سجلات النظام والمعلمات في الوقت الفعلي مباشرةً، وتوجيهها الموظفين في الموقع من خلال استكشاف الأخطاء وإصلاحها؛ وبالتالي، يمكن حل معظم المشكلات دون الحاجة إلى تواجد في الموقع زيارة من قبل متخصص.

الخلفية التقنية للشركة المصنعة

تمتلك Shengyuan Technology (العلامة التجارية DeFa) أكثر من عقدين من الخبرة الفنية في مجال المعالجة البيئية والهواء تنقية، متخصصة في البحث والتطوير وتصنيع إمدادات الطاقة عالية الجهد، وتطبيقات البلازما، و أنظمة التحكم الذكية. تشمل كفاءاتنا الأساسية مجالات مثل الوحدات الكهروستاتيكية عالية الطاقة، وتقليل المركبات العضوية المتطايرة، و التحكم في الرائحة، مع منتجات تخدم الأسواق في جميع أنحاء أمريكا الشمالية وأوروبا الغربية وجنوب شرق آسيا. بنيت على خوارزميات هندسية تعتمد على البيانات ومصممة مع التركيز على الاستقرار والسلامة، وأنظمة التحكم DeFa مخصصة لتوفير حلول موثوقة للتحكم الأساسي وإمدادات الطاقة لمتكاملي المعدات البيئية في جميع أنحاء العالم.
