مصدر طاقة عالي التردد والجهد العالي

توفر DeFa Environmental Equipment مصدر طاقة عالي التردد وعالي الجهد يتميز بكفاءة استخدام الطاقة بنسبة تزيد عن 95%، ووظائف الحماية الشاملة، وقدرات المراقبة عن بعد، مما يساعد على تقليل تكاليف الطاقة وتقليل وقت التوقف عن العمل. تُستخدم منتجاتها على نطاق واسع في قطاعات مثل توليد الطاقة، والأسمنت، والصلب، والمواد الكيميائية لتطبيقات تشمل الترسيب الكهروستاتيكي (ESP)، ومعالجة المركبات العضوية المتطايرة القائمة على البلازما، وجمع الغبار.

إرسال استفسار

وصف المنتج

تقوم شركة DeFa Environmental Equipment بتصنيع مصادر طاقة عالية الجهد وعالية التردد لتطبيقات الكهرباء الساكنة الصناعية والبلازما. يعمل مصدر الطاقة عالي التردد والجهد العالي هذا على تحويل مدخلات التيار المتردد ثلاثية الطور إلى خرج تيار مستمر منظم بجهد يتراوح من 1 كيلو فولت إلى 120 كيلو فولت، مع معدلات طاقة تتراوح من 1 كيلو واط إلى 200 كيلو واط في هيكل واحد، وتتوفر طاقة أعلى من خلال التكوينات المتوازية.

إن الاختلاف التقني الرئيسي عن محولات التردد الخطي التقليدية 50/60 هرتز هو تردد التبديل. نحن نعمل بين 20 كيلو هرتز و50 كيلو هرتز، باستخدام طوبولوجيا الرنين LLC مع التحكم في DSP. وهذا يسمح لنا باستخدام محولات ذات قلب من الفريت أصغر بكثير بدلاً من وحدات ذات قلب حديدي كبيرة، وتحقيق كفاءة تحويل تزيد عن 95% عبر معظم نطاق الحمل. من الناحية العملية، هذا يعني انخفاض استهلاك الطاقة بنسبة 20% إلى 30% لنفس طاقة الخرج مقارنة بتصميمات المحولات القديمة.

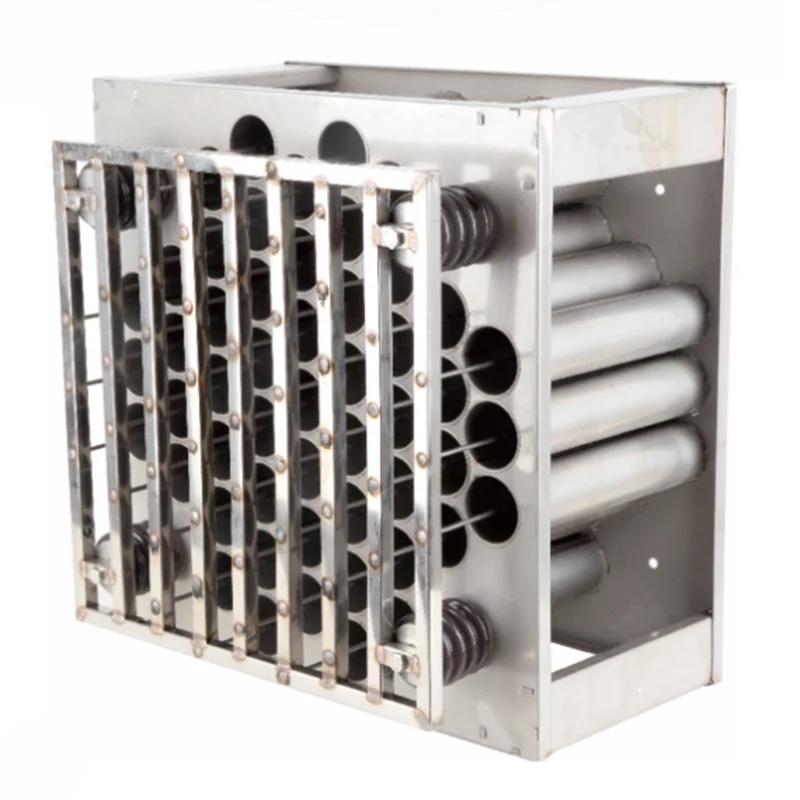

High Voltage Electrostatic Field

وظائف ومزايا الوصف

1	تنقية فعالة للغاية	يعمل على تحلل جزيئات أبخرة الزيت والروائح في نفس الوقت للحصول على معالجة أكثر شمولاً.
2	مقاومة منخفضة للرياح واستهلاك منخفض للطاقة	لا يزيد من حمل المروحة، مما يتيح تشغيلًا أكثر كفاءة في استخدام الطاقة على المدى الطويل.
3	لا توجد أجزاء مستهلكة	لا يلزم استبدال الأجزاء بشكل متكرر، مما يؤدي إلى انخفاض تكاليف ما بعد التشغيل والصيانة.
4	هيكل وحدات	سهلة الفك والتركيب والتنظيف، مما يجعل الصيانة اليومية بسيطة وفعالة.
5	مجموعة واسعة من التطبيقات	مناسبة لسيناريوهات مختلفة مثل دخان زيت الطعام وغاز النفايات الصناعية.

مبادئ التشغيل

يقوم مصدر الطاقة عالي التردد والجهد العالي بتصحيح إدخال التيار المتردد إلى التيار المستمر، ثم يقوم بتحويله عند التردد العالي من خلال مرحلة العاكس. يتم تعزيز التيار المتردد عالي التردد بواسطة محول فريت مدمج، ثم يتم تصحيحه وتصفيته لإنتاج مخرج التيار المستمر النهائي.

يقوم DSP باستمرار بضبط تردد التبديل للحفاظ على التشغيل الأمثل في ظل ظروف الحمل والخط المختلفة. يستجيب تنظيم الحلقة المغلقة هذا للتغيرات في الميكروثانية. يمكن للمستخدمين الاختيار من بين ثلاثة أوضاع تحكم: الجهد الثابت، التيار الثابت، أو الطاقة الثابتة. بالنسبة للمرسبات الكهروستاتيكية، يعتبر التيار الثابت أمرًا نموذجيًا لأنه يحافظ على الهالة المستقرة حتى عندما يتقلب حمل الغبار. تعمل مفاعلات البلازما عادةً بجهد ثابت للحفاظ على استقرار ظروف التفريغ.

أداء الإخراج

تموج الإخراج أقل من 1% من الذروة إلى الذروة عند التحميل الكامل. في المرسب الكهروستاتيكي، يعني التموج المنخفض تيارًا أكثر اتساقًا من الهالة وكفاءة تجميع أفضل دون إثارة مفرطة. بالنسبة لمعالجة المركبات العضوية المتطايرة في البلازما، فإنه يؤدي إلى تفريغ مستقر ومعدلات أكسدة أكثر قابلية للتنبؤ بها.

دقة تنظيم الجهد ضمن ±0.5% من نقطة الضبط، والتنظيم الحالي ضمن ±1%. يساعد وقت الاستجابة السريع - أقل من 100 ميكروثانية عادةً - على منع الشرارة في تطبيقات ESP، مما يقلل من تآكل القطب الكهربائي ويطيل فترات الصيانة.

أنظمة الحماية

لقد قمنا ببناء حماية شاملة لكل من مصدر الطاقة والحمل المتصل. تشمل الوظائف القياسية الجهد الزائد، والتيار الزائد، وقصر الدائرة، وفقدان مرحلة الإدخال، وإيقاف درجة الحرارة الزائدة.

كشف القوس يستحق إشارة خاصة. في المرسبات الكهروستاتيكية، يكون الشرر متكررًا وطبيعيًا إلى حد ما. لكن الأقواس المستمرة يمكن أن تلحق الضرر بأقطاب التفريغ. تكتشف وحدتنا الارتفاع الحالي من القوس وتقلل على الفور من طاقة الخرج. إذا استمر القوس بعد فترة زمنية محددة - قابلة للتعديل من قبل المستخدم - فإن الوحدة تتعطل تمامًا. وهذا يمنع تأليب ويطيل عمر القطب.

يتم تسجيل جميع أحداث الحماية باستخدام الطوابع الزمنية وتخزينها في ذاكرة غير متطايرة. يمكن للمشغلين استرداد سجل الأخطاء من خلال واجهة الاتصال.

المراقبة والتحكم

RS-485 مع Modbus RTU هو المعيار. يتوفر Ethernet مع Modbus TCP كخيار. من خلال هذه الواجهات، يمكنك توصيل الوحدة بنظام DCS أو نظام SCADA في المصنع.

من موقع بعيد، يمكن للمشغلين قراءة جهد الخرج، وتيار الخرج، وحالة الخطأ، ودرجة الحرارة الداخلية، واستهلاك الطاقة. يمكنك أيضًا ضبط نقاط ضبط الجهد والتيار، وتغيير أوضاع التحكم، وإعادة ضبط الأخطاء عن بُعد. وهذا يقلل من الحاجة إلى الزيارات الميدانية، خاصة للمنشآت في الأماكن الضيقة أو المناطق عالية الخطورة.

للتحكم التناظري، نوفر مدخلات من 4 إلى 20 مللي أمبير لنقطة الضبط ومخرجات لإشارات الحالة، بشكل قياسي.

التصميم المادي

التصميم عالي التردد يقلل بشكل كبير من الحجم والوزن. تشغل وحدة بقدرة 100 كيلوواط حوالي عُشر حجم محول مكافئ 50/60 هرتز. وهذا يجعل التعديلات التحديثية عملية عند استبدال الوحدات القديمة في الغرف الكهربائية المزدحمة. يتم تقليل الوزن بالمثل، لذلك لا يتطلب التثبيت معدات رفع ثقيلة.

يتم التبريد بالهواء القسري للنماذج التي تصل قدرتها إلى 50 كيلووات، ويتم تبريده بالماء للحصول على معدلات طاقة أعلى أو للمنشآت التي تتجاوز درجات الحرارة المحيطة 40 درجة مئوية. تصنيف العلبة القياسي هو IP20 للاستخدام الداخلي؛ IP54 متاح للبيئات الخارجية أو المتربة.

التطبيقات

يتم نشر مصادر الطاقة هذه في العديد من التطبيقات البيئية الصناعية:

المرسبات الكهروستاتيكية لتجميع غبار غاز المداخن في محطات توليد الطاقة، وأفران الأسمنت، ومصانع تلبيد الفولاذ، والمحارق. يعمل مخرج التيار المباشر المستقر على تحسين كفاءة التجميع ويقلل من انبعاثات المداخن.

أنظمة معالجة المركبات العضوية المتطايرة بالبلازما لتحلل المركبات العضوية المتطايرة في تيارات العادم من المصانع الكيماوية وخطوط الطلاء ومرافق الطباعة وتصنيع الأدوية.

معالجة أبخرة الزيوت الصناعية والضباب لعمليات التصنيع وتجهيز الأغذية وآلات المنسوجات.

أنظمة التحكم في الرائحة لمحطات معالجة مياه الصرف الصحي، ومرافق التسميد، وعمليات التقديم، حيث يتم استخدام تفريغ البلازما أو الإكليل لتكسير H₂S، والأمونيا، والمركبات ذات الرائحة الأخرى.

وحدات تنقية الهواء للمباني التجارية وغرف الأبحاث والمرافق الطبية.

الموثوقية والاختبار

نقوم بتصنيع مصادر الطاقة ذات الجهد العالي منذ عام 2006. وتتجاوز قاعدتنا المركبة 2000 وحدة في جميع أنحاء الصين وجنوب شرق آسيا والشرق الأوسط وأمريكا الجنوبية وأوروبا. ويعمل العديد منها في مصانع الأسمنت والصلب حيث تتجاوز درجات الحرارة المحيطة بانتظام 45 درجة مئوية وتكون أحمال الغبار ثقيلة.

وتعطينا البيانات الميدانية من هذه التركيبات متوسطًا زمنيًا بين حالات الفشل يزيد قليلاً عن 80000 ساعة. يعتمد هذا الرقم على سجلات التشغيل الفعلية، وليس على الحسابات النظرية.

تخضع كل وحدة لاختبار حرق لمدة 48 ساعة عند الحمل المقدر الكامل قبل الشحن. نقوم أيضًا بإجراء اختبار تحمل الجهد العالي بمعدل 1.5 مرة من الخرج المقنن لمدة دقيقة واحدة. يتم التحقق من كل وظيفة حماية بشكل فردي أثناء الاختبار النهائي.

يتم الحصول على المكونات المهمة - وحدات IGBT، ومحولات الجهد العالي، والمكثفات، ولوحات التحكم - من موردين من الدرجة الأولى. نقوم بفحص كل دفعة عند وصولها ونحتفظ بسجلات التتبع لجميع الأجزاء الرئيسية.

خيارات التخصيص

نحن نقدم تكوينات مخصصة للمتطلبات غير القياسية للجهد أو التيار أو المتطلبات الميكانيكية. تتضمن الأمثلة وحدات لكيميائيات بلازما محددة، وأجهزة تنقية الغاز البحرية ذات مقاومة رذاذ الملح، والمنشآت على ارتفاعات عالية والتي تتطلب تعديلات تخفيض السرعة.

يمكن لفريقنا الهندسي المساعدة في مطابقة الواجهة، وتكييف منطق التحكم، والتصفية التوافقية. كما نقدم أيضًا دعم التشغيل في الموقع للمشاريع الأكبر حجمًا، على الرغم من أن معظم الوحدات تم تكوينها مسبقًا للعمل خارج الصندوق باستخدام أنظمة ESP أو أنظمة البلازما القياسية.

التوثيق والدعم

تأتي كل وحدة مع دليل كامل يغطي التركيب والأسلاك والتشغيل واستكشاف الأخطاء وإصلاحها والصيانة. نحن نقدم الدعم الفني عبر البريد الإلكتروني والهاتف، مع الرد خلال 24 ساعة على الاستفسارات القياسية. بالنسبة للمشكلات العاجلة، يمكننا ترتيب التشخيص عن بعد عبر واجهة الاتصال.

يتم الاحتفاظ بقطع الغيار في المخزون للطرز الحالية، ونحتفظ بالوثائق الخاصة بالوحدات التي تم شحنها خلال السنوات العشر الماضية لدعم المعدات القديمة.
